Slovensko (SI)
1212

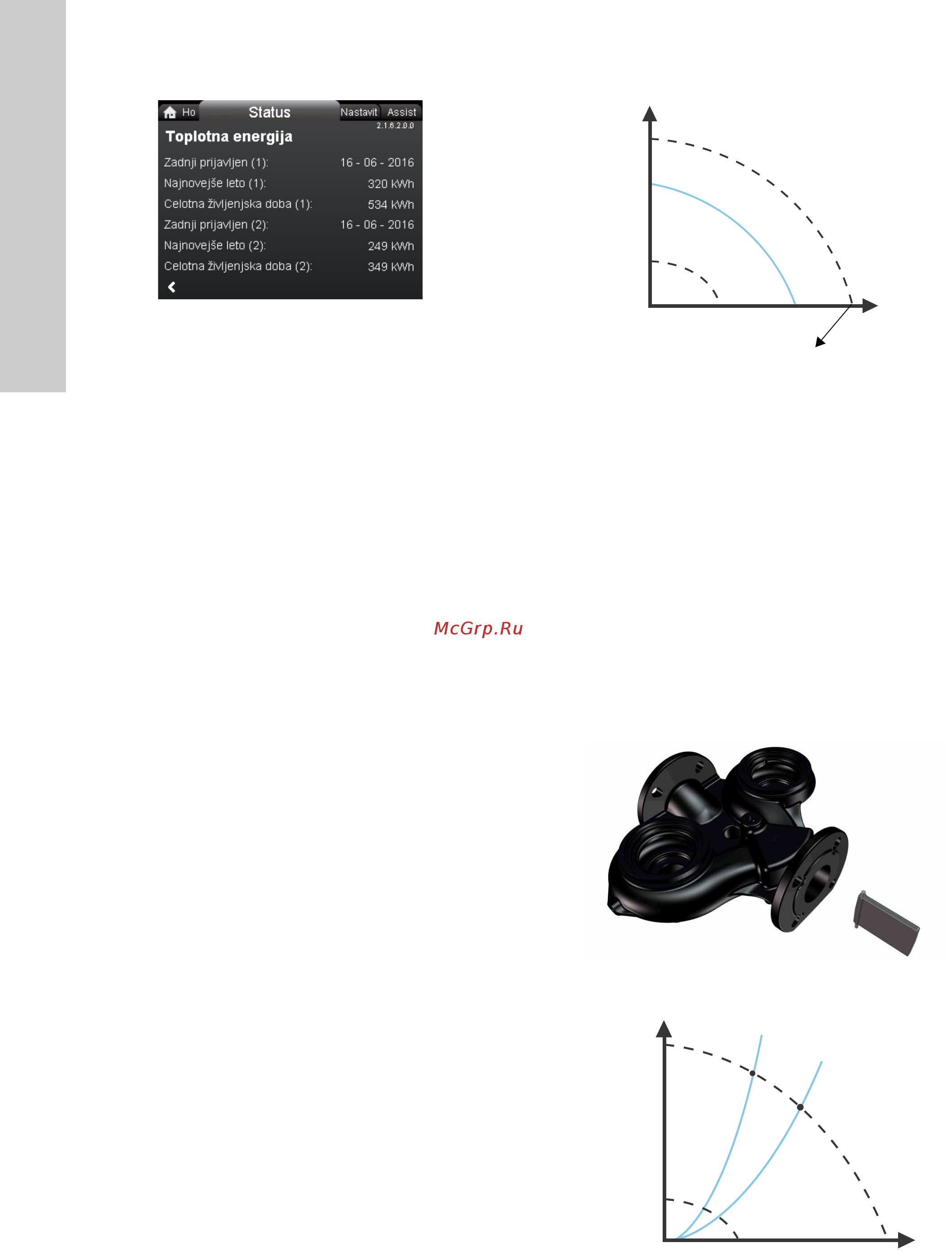

"Toplotna energija"
Krmarjenje
"Home" > "Status" > "Meril.topl.energije" > "Toplotna energija"
"Toplotna energija"
V istem sistemu lahko izmerite tako ogrevanje kot tudi hlajenje.
Če se sistem uporablja tako za ogrevanje kot tudi hlajenje, sta na
zaslonu samodejno prikazana dva števca.
Časovni žig z datumom prikazuje zadnjo uporabo določenega
števca.
Vrednost "latest year (2)" predstavlja zadnjih 52 zaporednih
tednov, ko je bila črpalka napajana z elektriko. Uporabnik lahko
vrednost ročno ponastavi.
8.9 Zunanji vpliv na nastavitveno točko
Zunanji vpliv na nastavitveno točko se običajno uporablja za
krmiljenje hitrosti glede na nastavitveno točko s pomočjo signala
0-10 V.
Upoštevajte navodila iz vodnika, da dokončate nastavitev vhoda
senzorja. Začnite s prikazom enote in končajte s prikazom
povzetka.
1. Preverite vnesene vrednosti.
2. Pritisnite tipko [OK], da potrdite in omogočite nastavitve.
3. Vrnite se v meni "Nastavitve" in poiščite "Funkcija zunanje
nastav.točke".
4. Izberite funkcijo "Linearno z MIN". Glejte poglavje "Funkcija
zunanje nastav.točke".
8.10 Natančnost ocene pretoka
Notranji senzor ocenjuje razliko v tlaku med vhodom in izhodom
črpalke. Meritev ni neposredna meritev diferencialnega tlaka,
vendar pa lahko s poznavanjem hidravlične zasnove črpalke
ocenite diferencialni tlak v celi črpalki. Hitrost in moč dajeta
neposredno oceno dejanske delovne točke, na kateri deluje
črpalka.
Izračunani pretok ima natančnost, navedeno kot +/- xx % Q
max
.
Nižji kot je pretok skozi črpalko, manj natančen bo odčitek. Glejte
tudi poglavje 8.8.6 "Meril.topl.energije".
Primer:
Slika 58 Q
max
1. MAGNA3 65-60 ima Q
max
v višini 40 m
3
/h.
Običajno 5 % natančnost pomeni 2 m
3
/h nenatančnosti Q
max
+/- 2 m
3
/h.
2. Ta nenatančnost je veljavna za celotno območje QH. Če
črpalka kaže 10 m
3
/h, je meritev s 10 +/- 2 m
3
/h.
3. Hitrost pretoka je lahko od 8-12 m
3
/h.
Z uporabo mešanice vode in mešanice etilenglikola se
natančnost zmanjša.
Če je pretok nižji od 10 % Q
max
, je na zaslonu prikazan nizek
pretok.
8.11 Pogonski deli v dvojnih črpalkah
Ohišje dvojne črpalke ima loputasti ventil na izpustni strani.
Loputasti ventil zapre izhod ohišja nedelujoče črpalke, da
prepreči, da bi črpana tekočina stekla nazaj na dotočno stran.
Glejte sliko 59. Zaradi loputastega ventila je razlika v hidravliki
med obema pogonskima deloma črpalke. Glejte sliko 60.
Slika 59 Ohišje dvojne črpalke z loputastim ventilom
Slika 60 Hidravlična razlika med obema pogonskima deloma
črpalke
2.1.6.2.0.0 Toplotna energija
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Maks.
Min.
Qmax
H
Q
Desni pogonski del
Levi pogonski del
