1518
8.6.4 "컨트롤러 설정"
이득값과 적분 시간값의 변경은 모든 제어 모드에 영향을 줍니다.
제어 모드를 다른 제어 모드로 변경할 경우, 이득값과 적분 시간값
을 초기 설정으로 변경하십시오.
다른 모든 제어 모드의 초기 설정:
이득 K
p
= 1.
적분 시간 T
i
= 8.
아래 표에서는 권장되는 컨트롤러 설정을 보여 줍니다.
내장된 차온 센서를 센서들 가운데 하나로 사용할 경우, 펌프를 소
비 장치에 최대한 가깝게 설치해야 합니다.
1)
난방 시스템에서는 펌프 성능이 높아질 때 센서 온도가 높아집
니다 .
2)
냉방 시스템에서는 펌프 성능이 높아질 때 센서 온도가 낮아집
니다 .
3)
내장형 온도 센서 .
L1: 펌프와 소비 장치 사이의 거리 (m).
L2: 소비 장치와 센서 사이의 거리 [m].
PI 컨트롤러 설정 지침
대부분의 경우 컨트롤러 상수인 이득과 적분 시간의 초기 설정은
최적의 펌프 작동을 보장합니다. 그러나 컨트롤러를 조정해야 하
는 경우도 있습니다.

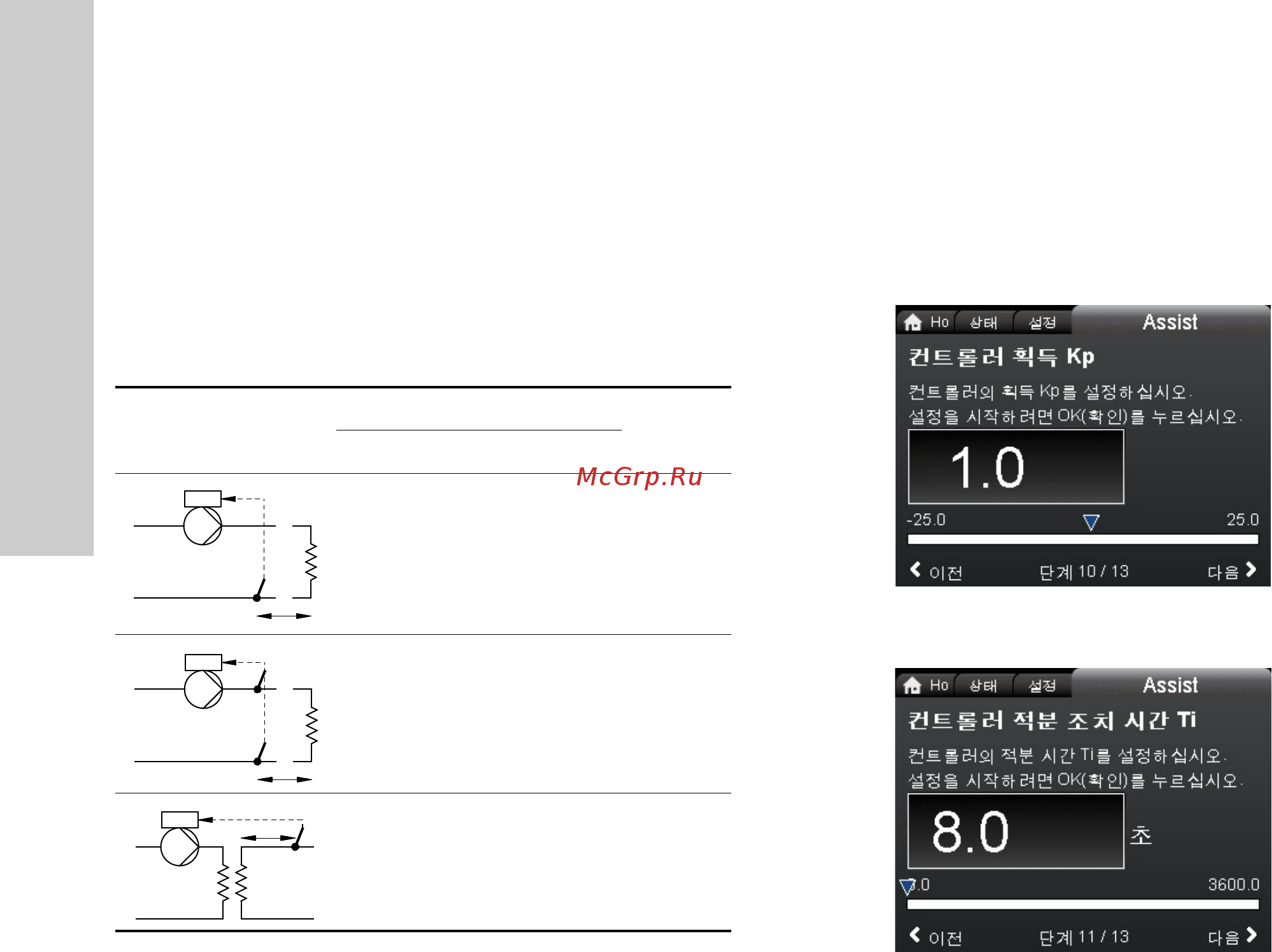

그림 44 및 45에 설정값이 표시되어 있습니다. 설정에 대한 추가
정보는 섹션
8.8.1 "보조 펌프 설정"
의 "Assist" 메뉴를 참조하십
시오.
그림 44 "컨트롤러 획득 Kp"
그림 45 "컨트롤러 적분 조치 시간 Ti"
다음과 같이 진행하십시오.
1. 모터가 불안정해질 때까지 이득을 증가시킵니다. 측정값의 변
동 여부를 통해 불안정성을 확인할 수 있습니다. 또한 모터 속
도의 변화를 통해 불안정성을 청각적으로 확인할 수 있습니다.
온도 컨트롤과 같은 일부 시스템은 느리게 반응하기 때문에 몇
분 뒤 모터가 불안정해질 수 있습니다.
2. 이득을 모터의 불안정을 초래한 값의 절반으로 설정합니다.
3. 모터가 불안정해질 때까지 적분 시간을 줄입니다.
4. 적분 시간의 값을 모터의 불안정을 초래한 값의 두 배로 설정합
니다.
경험칙
컨트롤러가 너무 느리게 반응하면 이득을 증가시키십시오.
컨트롤러가 불안정한 경우에는 이득을 줄이거나 적분 시간를 증가
시켜 시스템 속도를 줄이십시오.
모델 A:
Grundfos GO를 사용하여 컨트롤러 상수인 이득과 적분 시간을 변
경하십시오. 양수값만 설정할 수 있습니다.
모델 B 및 C:
디스플레이 또는 Grundfos GO를 사용하여 제어 설정을 변경하십
시오. 양수값과 음수값을 설정할 수 있습니다.
시스템/용도
K
p
T
i
난방 시스템
1)
냉방 시스템
2)
0.5 - 0.5
10 + 5
(L
1
+ L
2
)
- 0.5
10 + 5
(L
1
+ L
2
)
0.5 - 0.5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
