Українська (UA)
1340

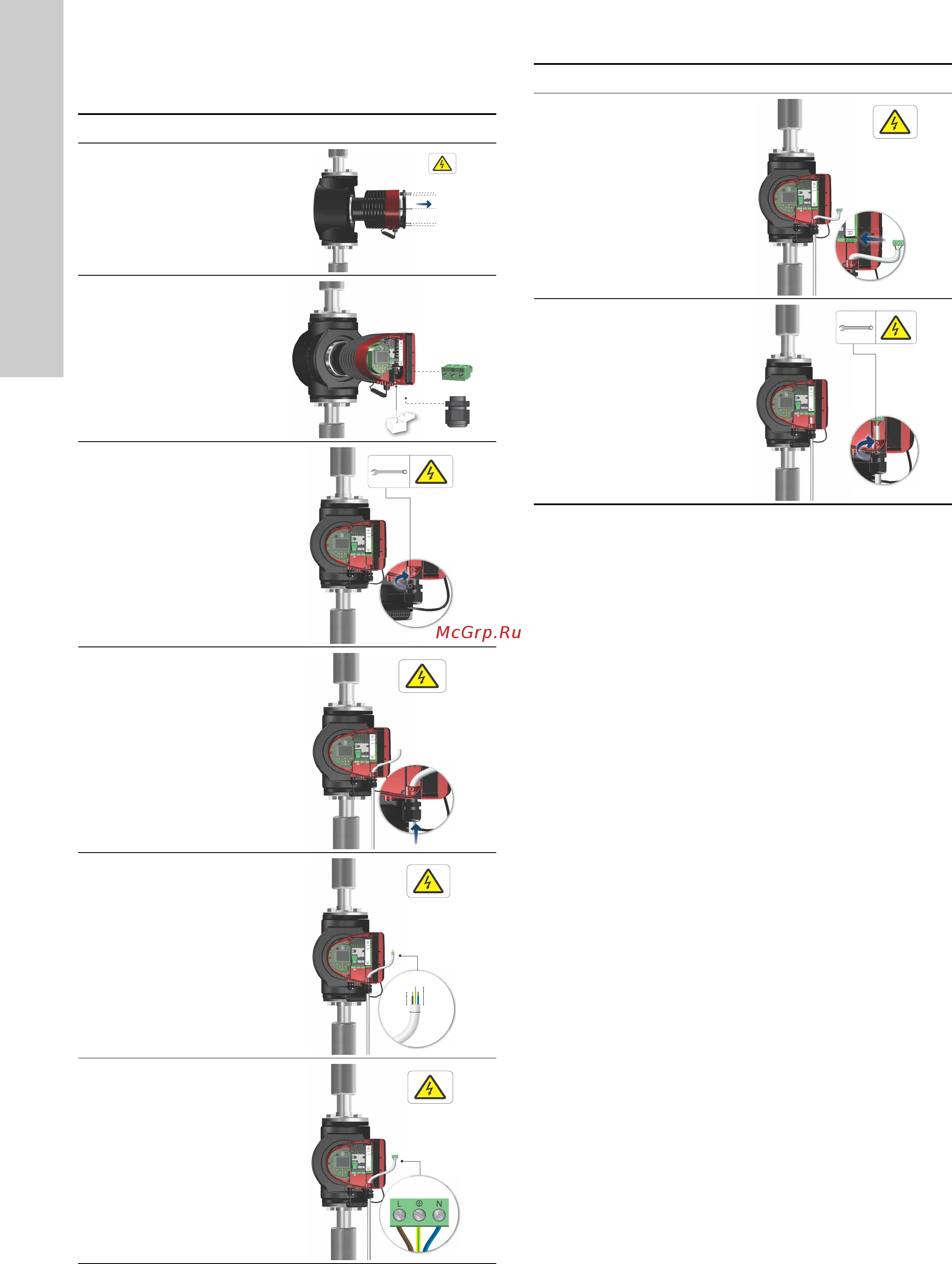

3.9 Під'єднання джерела живлення
Виконання з клемними з'єднаннями
Етап Дія Ілюстрація
1
Зніміть передню
кришку з блоку
керування.
Не знімайте гвинти
з кришки.
TM05 2875 3416
2
Покладіть
мережний
штепсель та
ущільнення кабелю
до невеликої
картонної коробки,
яка входить до
комплекту поставки
насоса.
TM05 2876 3416
3
Під'єднайте
ущільнення кабелю
до блоку
керування.
TM05 2877 3416
4
Протягніть кабель
живлення через
ущільнення
кабелю.
TM05 2878 3416
5
Зніміть ізоляцію з
жил кабелю, як
показано на
ілюстрації.
TM05 2879 3416
6
Під'єднайте жили
кабелю до
мережного
штепселя.
TM05 2880 3416
7 mm
20 mm
Min. Ø 7 mm
Max. Ø 14 mm
7
Вставте вилку
живлення в штекер
в блоці керування
насоса.
TM05 2881 3416
8
Затягніть
ущільнення
кабелю.
Встановіть
передню кришку.
TM05 2882 3416
Етап Дія Ілюстрація
