"Art arda çalışma"
Şekil 55 "Art arda çalışma"
Art arda çalışma işlevi, pompaları ıp kapatarak pompa
performansının tüketime göre otomatik ayarlanmasını sağlar.
Böylece sistem, mümkün olan en yüksek düzeyde enerji
tasarrufunda bulunur, sabit basınç sağlar ve çalışan pompa
sayısını sınırlandırır.
İkiz pompa sabit basınç kontrol modunda çalışırken, ikinci pompa
performansın % 90'ı nda başlar. Sistem talebini artık
gerçekleştirmesi gerekmediğinde ikinci pompa otomatik olarak
durur. Her iki pompa da çalışıyorsa, aynı hızda çalışı r.
Pompa sistemi:
Kontrol modunu, "Sabit basınç" veya "Sabit eğri" olarak
ayarlayın.
"Çoklu pompa işlevi yok"
Şekil 56
"Çoklu pompa işlevi yok"
Pompalar, tekli pompa olarak çalışır.
8.8.4 Çoklu pompa sistemlerindeki harici bağlantılar
Aşağıdaki harici bağlantıların sadece ana pompaya takılması
gerekir:
analog giriş
dijital giriş
iletişim arayüzü modülü, CIM.
İkincil pompayı izlemek isterseniz, ikincil pompaya da iletişim
arayüzü modülü takın.
Hem ana pompada hem ikincil pompada aşağıdakileri ayarlayın:
Röleler
Model B'den. Hem ana pompada hem ikincil pompada
yapılandırın.
•Çalışma modu, kontrol modu ve ayar noktası
Bu modlar sistem parametreleridir ve iki pompa arasında
ortaktır.
•Isı enerjisi monitörü
Isı enerjisi monitörü sistem düzeyinde çalışır. Bu nedenle her
iki pompa, tekli pompa için değil sistem için ısı enerjisini
görüntüler.
8.8.5 "Kurulum, analog giriş"
Bu menü size analog girişlerde, örneğin
ısı enerjisi monitörüne
sıcaklık sensörü girişinde yol gösterir.
Gezinme
"Home" > "Assist" > "Kurulum, analog giriş"

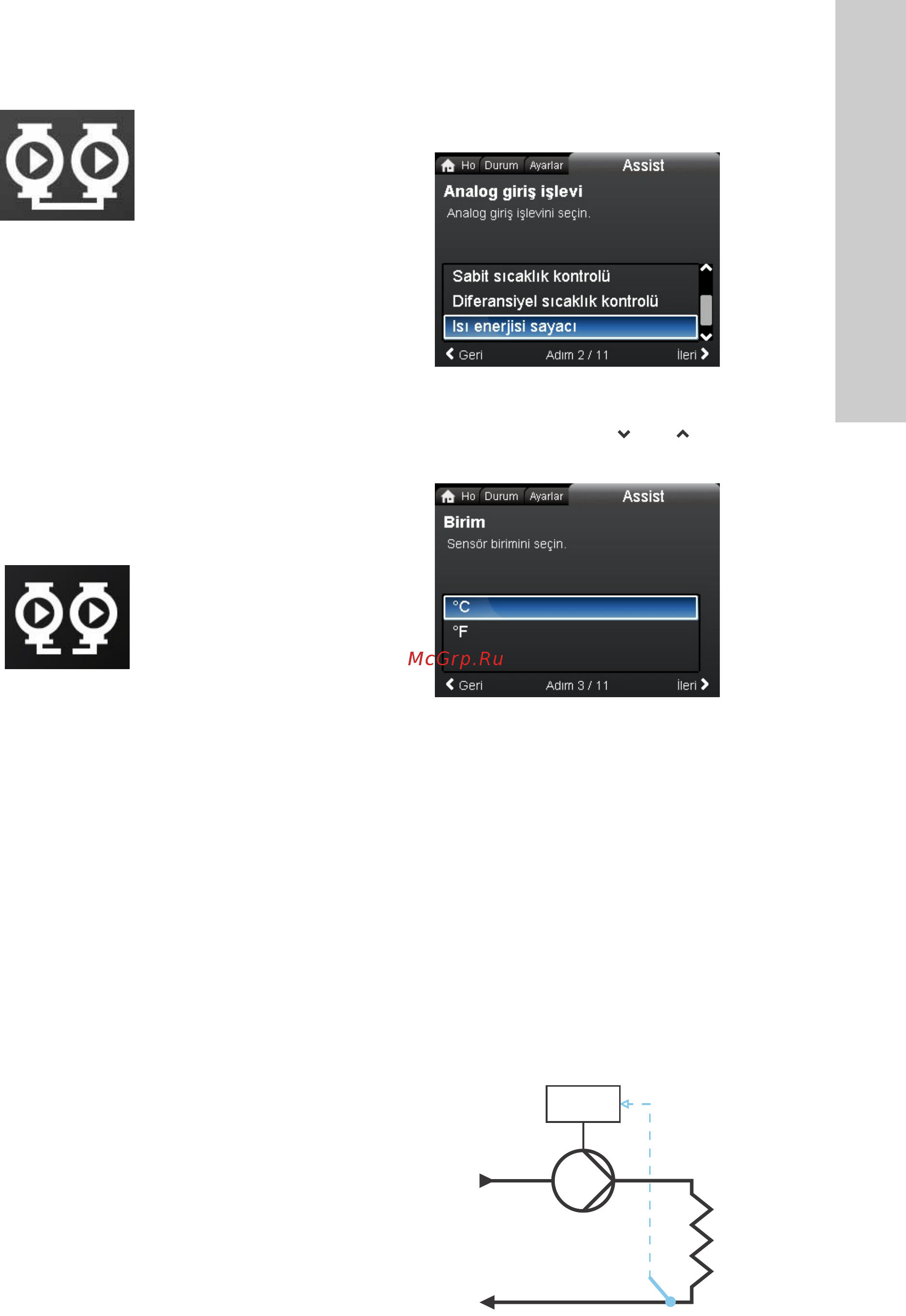

1. Sensör girişini etkinleştirmek için veya tuşlarıyla "Isı
enerjisi sayacı" seçeneğini seçin ve [OK] düğmesine basın.
2. Sensör girişi ayarlarını tamamlamak için adım adım kılavuzu
uygulayın. Birim ekranı ile başlayın ve özet ekranı ile
tamamlayın.
3. Girilen değerleri kontrol edin.
4. Ayarları onaylayıp etkinleştirmek için [OK] düğmesine basın.
8.8.6 "Isı enerjisi sayacı"
Isı enerjisi monitörü, bir sistemdeki ısı enerjisi tüketimini
hesaplayan bir takip fonksiyonudur. Hesaplama için gereken
dahili debi tahmini, maksimum debinin ± % 10'u hata payına
sahiptir. Ayrıca hesaplama için gereken sıcaklık ölçümlerinde,
sensör türüne ba
ğlı olarak biraz hata olabilir. Bu nedenle ısı
enerjisi değerini faturalandırma amacıyla kullanamazsınız. Ancak
sistem dengesizliklerinin neden olduğu aşırı enerji maliyetlerini
önlemek amacıyla bu değer optimizasyon için mükemmeldir.
Pompanın nereye kurulduğuna bağlı olarak ısı enerjisi sayacı,
akış borusuna veya dönüş borusuna ek bir sıcaklı k sensörü
takılmasını gerektirir.
Şekil 57 Entegre ısı enerjisi monitörlü MAGNA3
TM06 7498 3516TM06 7503 3516
Isı enerjisi sayacı
undef-147TM05 5367 3612
t
kWh
F
t
R
