Українська (UA)
1363

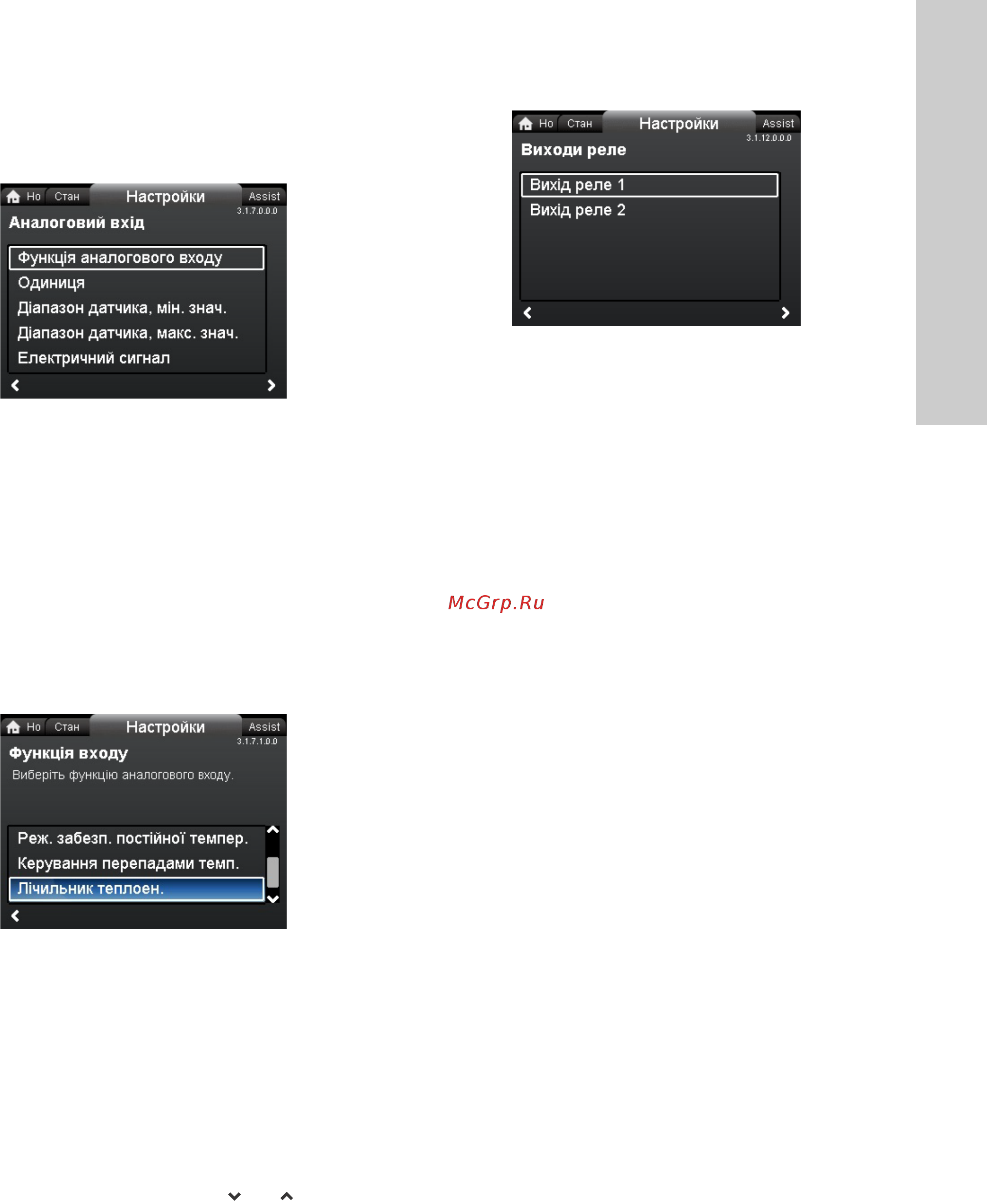

8.6.7 "Аналоговий вхід"
У цьому меню можна налаштувати аналоговий вхід, такий як
датчик температури, для активації функції контролю теплової
енергії. Див. рис. 57.
Навігація
"Home" > "Настройки" > "Аналоговий вхід"
"Аналоговий вхід"
•"Функція аналогового входу"
•"Одиниця"
•"Діапазон датчика, мін. знач."
•"Діапазон датчика, макс. знач."
•"Електричний сигнал".
"Функція аналогового входу"
Оберіть функцію
входу, наприклад, контроль теплової енергії,
як показано у прикладі нижче.
Навігація
"Home" > "Настройки" > "Аналоговий вхід" > "Функція
аналогового входу"
•"Не активна"
•"Керування перепадами тиску"
•"Реж. забезп. постійної темпер."
•"Керування перепадами тиску"
•"Лічильник теплоен."
•"Вплив зовн. заданого значення"
Налаштування:
1. Оберіть режим функції за допомогою або .
2. Для активації режиму функції
натисніть кнопку [OK].
Після вибору функції входу задайте параметри датчика
шляхом заповнення відповідних значень в полях одиниць,
діапазону датчика тощо.
Аналоговий вхід також можна задати з меню "Assist", де
майстер налаштувань проведе вас за кожним кроком
конфігурації. Див. 8.8.5 "Настройка, аналоговий вхід".
8.6.8 "Виходи реле"
Навігація
"Home" > "Настройки" > "Виходи реле"
"Виходи реле"
•"Вихід реле 1"
•"Вихід реле 2".
Релейним виходам можна задати наступні налаштування:
•"Не активна"
•"Готово"
•"Сигналізація"
•"Операція".
Насос оснащений двома реле аварійної сигналізації для
безпотенційного аварійного сигналу, сигналу готовності і
сигналу роботи. Додаткову інформацію див. у розділі
7.4.1 Релейні виходи.
Налаштування функцій реле аварійної
сигналізації,
аварійного сигналу (заводське налаштування), сигналу
готовності і сигналу роботи здійснюється з панелі керування
насосом.
Вихід електрично відокремлений від іншої частини
регулятора.
Сигнальне реле працює таким чином.
•"Не активна"
Сигнальне реле відключено.
•"Готово"
Сигнальне реле є активним, коли насос експлуатується
або перемкнутий в положення зупинки, але готовий до
роботи.
•"Сигналізація"
Сигнальне реле активується разом з червоним
індикатором на насосі.
•"Операція"
Сигнальне реле активується разом з зеленим індикатором
на насосі.
3.1.7.0.0.0 Analog input3.1.7.1.0.0 Функція входу
3.1.12.0.0.0 Виходи реле
