10
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
CAUTION:
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
Fig.1
• Always switch off the tool before installation or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
Fig.2
To prevent the switch trigger from being accidentally
pulled, a lock-off button is provided.
To start the tool, depress the lock-off button and pull the
switch trigger. Release the switch trigger to stop.
Checking the chain brake
NOTE:
• If the chain saw fails to start, the chain brake must
be released. Pull the front hand guard backwards
firmly until you feel it engage.
Hold the chain saw with both hands when switching it on.
Hold the top handle with your right hand, the front handle
with your left. The bar and the chain must not be in
contact with any object.
First press the lock-off button, then the switch trigger.
The saw chain starts immediately.
Fig.3
Press the front hand guard forwards using the back of
your hand. The saw chain must come to an immediate
standstill.
CAUTION:
• Should the saw chain not stop immediately when
this test is performed, the saw may not be used
under any circumstances. Consult a MAKITA
specialist repair shop.
Checking the run-down brake
Switch on the chain saw.
Release the switch trigger completely. The saw chain
must come to a standstill within one second.
CAUTION:
• Should the saw chain not come to a stop within
one second when this test is performed, the saw
must not be used. Consult a MAKITA specialist
repair shop.
Adjusting the chain lubrication
Fig.4
You can adjust the oil pump feed rate with the adjusting
screw. The amount of oil can be adjusted using the
universal wrench.

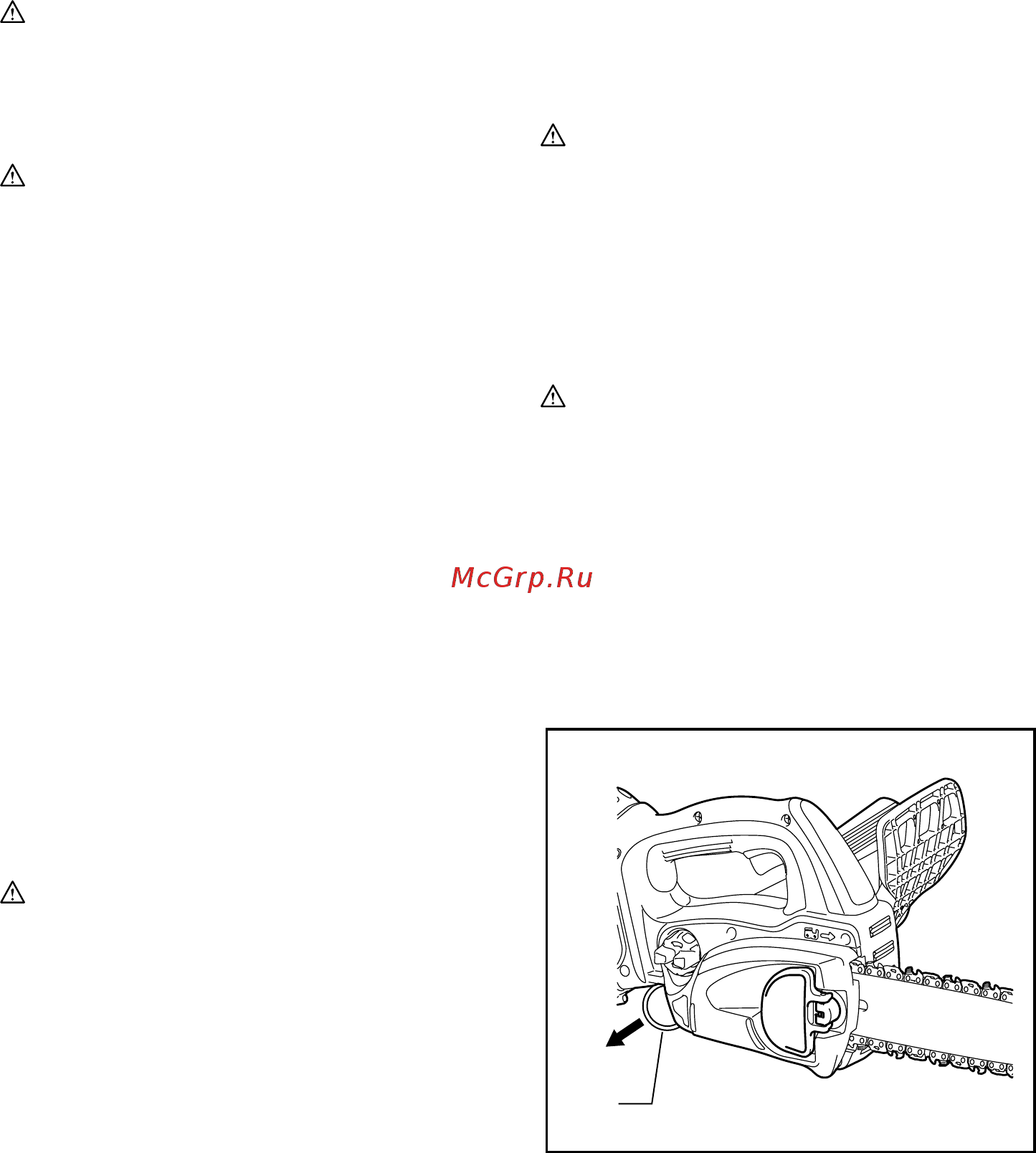

Carabiner (rope attachment point)
1
011458
Carabiner (Rope attachment point) is for use of tool
hanging. Before using carabiner, pull it out and tie it with
a rope.
Battery protection system
The tool is equipped with the protection system, which
automatically cuts off the output power for its long
service life.
1. Carabiner (rope attachment point)
