Levitä alakahva molemmille puolille ja kun se on tässä
levitetyssä asennossa, käännä kahvaa taaksepäin ja
aseta se kotelossa olevaan uraan.
2. Kiinnitä alakahva paikalleen kiristämällä kaksi
kiinnitysruuvia.
Kuva8
Kuva9
3. Nosta yläkahva ja kohdista ylä- ja alakahvan
ruuvinreiät toisiinsa. Kiinnitä ne sitten toisiinsa
mukana toimitetuilla ruuveilla ja muttereilla.
HUOMAUTUS:
• Pidä tukevasti kiinni yläkahvasta, jotta se ei pääse
putoamaan kädestäsi.
Kuva10
Kuva11
HUOMAUTUS:
• Asenna yläkahva siten, että yläkahva ja virtajohdot
ovat kuvassa esitetyssä paikassa.
Kuva12
HUOMAUTUS:
• Yläkahvassa on kummallakin puolella kaksi reikää.
Kahvan korkeutta voi säätää käyttämällä ruuveja ja
muttereita eri rei'issä.
Leikkuriterän irrotus ja kiinnitys
VAROITUS:
• Irrota lukitusavain ja akku aina ennen terän
irrottamista ja kiinnittämistä. Jos lukitusavainta ja
akkua ei irroteta, seurauksena voi olla vakavia
vammoja.
• Terä pyörii vielä muutaman sekunnin ajan
kytkinvivun vapauttamisen jälkeen. Varmista, että
terä on täysin pysähtynyt.
• Käytä aina suojakäsineitä, kun käsittelet terää.
2
1
3
012304
1. Käännä ruohonleikkuri kyljelleen siten, että
leikkauskorkeuden säätövipu on ylöspäin.
2. Lukitse terä paikalleen työntämällä ruuvitaltta tai
vastaava sopivaan ruohonleikkurin alapinnassa
olevaan reikään.
3. Kierrä pultti auki vastapäivään mutteriavaimella.
1
2
3
4
5
012601
4.
Irrota järjestyksessä pultti, ulkolaippa ja sisälaippa.
Terä kiinnitetään päinvastaisessa järjestyksessä.
VAROITUS:
• Asenna sisälaippa, terä ja ulkolaippa huolellisesti,
sillä ne on asennettava oikein päin.
• Kiinnitä sitten terä paikalleen kiristämällä mutteri
myötäpäivään kiertämällä.
• Asenna terä siten, että terän pyörimissuuntanuolin
varustettu puoli on ulospäin.
• Varmista, että terä on tiukasti paikallaan.

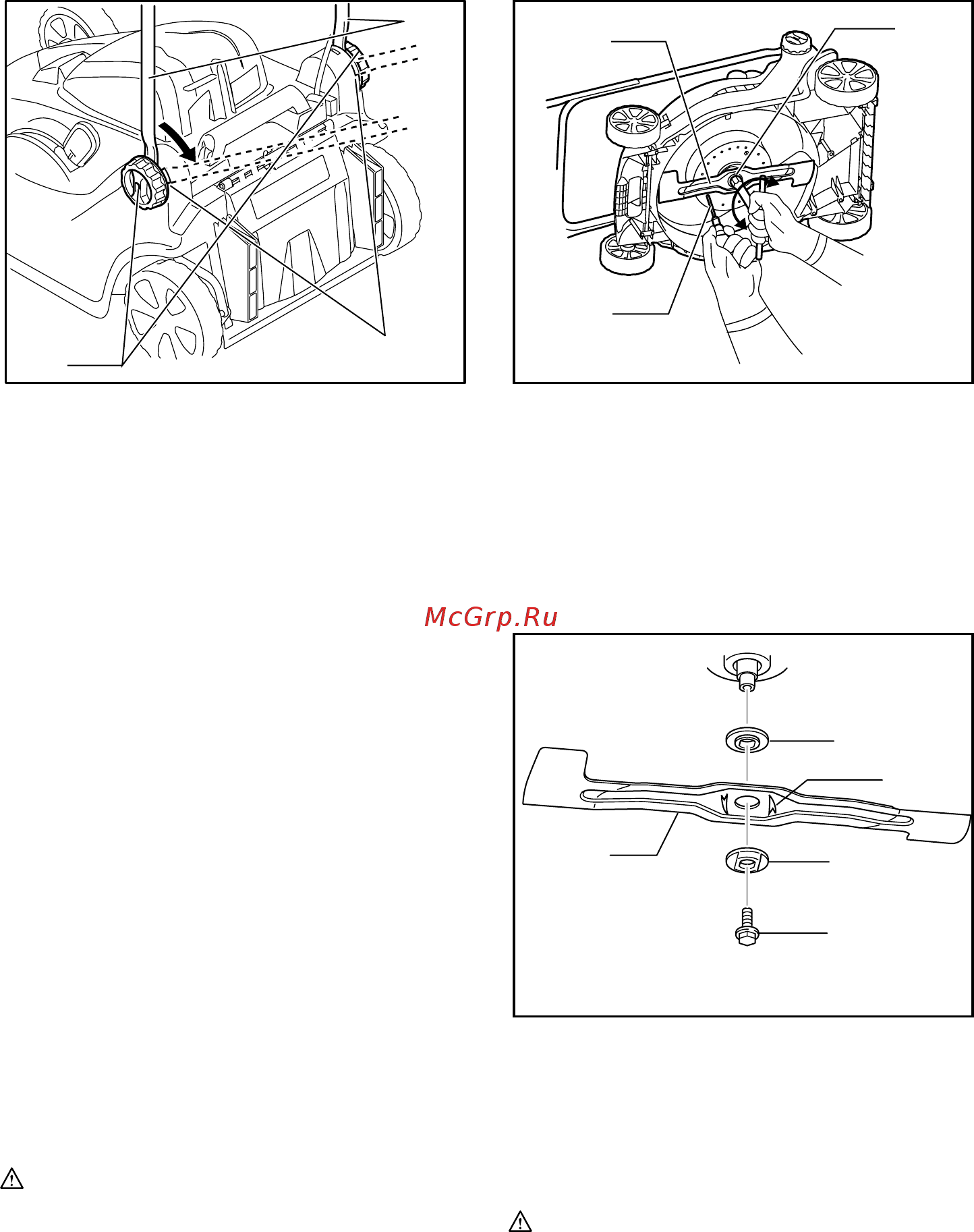

1. Alakahva
2. Kotelossa oleva ura
3. Kiristysruuvi
1. Ruuvitaltta
2. Terä
3. Pultti
1. Sisälaippa
2. Nuoli
3. Ulkolaippa
4. Pultti
5. Terä
