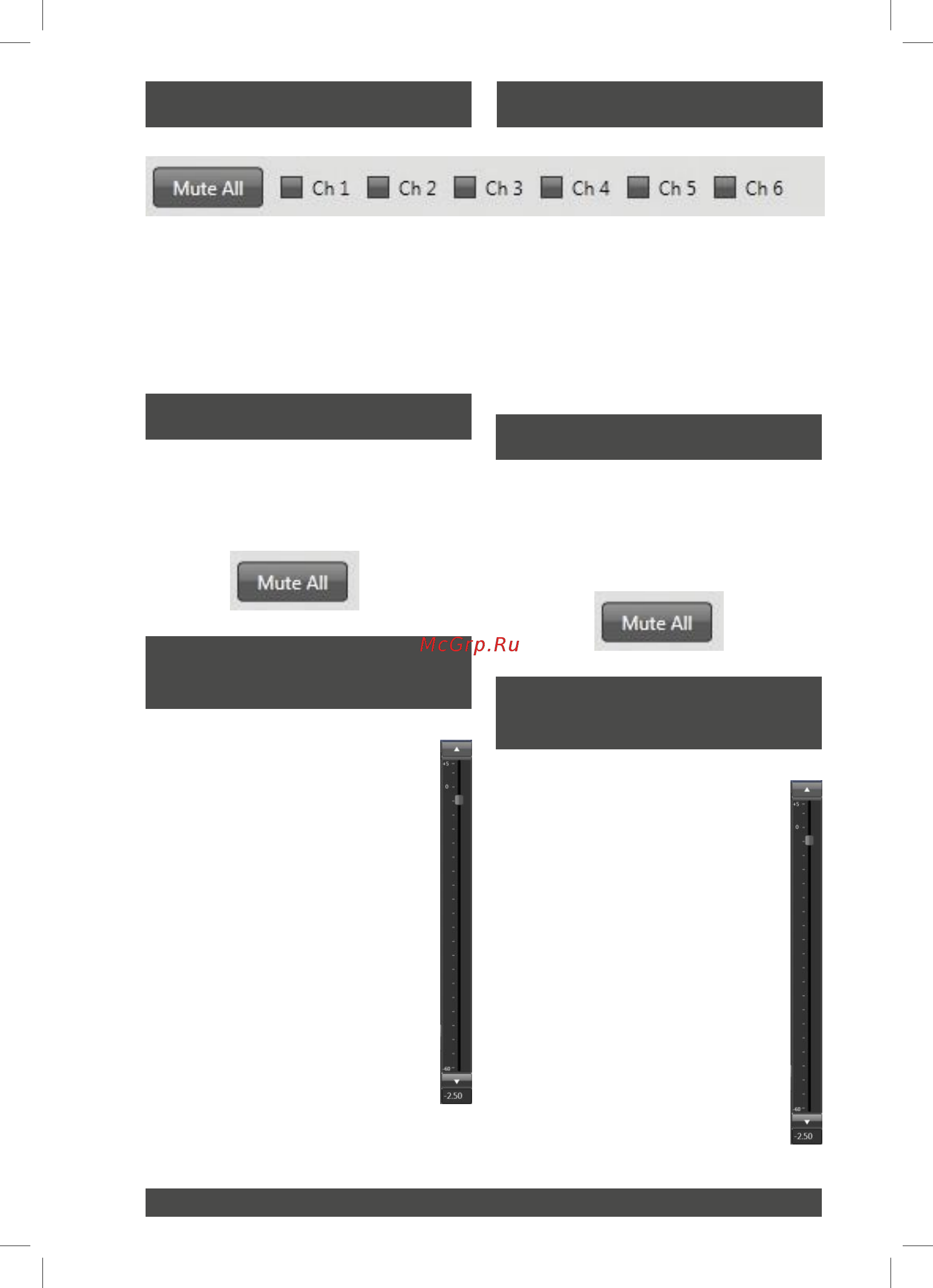

Die Anwendung erlaubt es Ihnen jeden Kanal
individuell stumm zu schalten. Dies auch zu
jeder Zeit während des Einstellvorgangs. Kli-
cken Sie dazu einfach die zu dem gewünsch-
ten Kanal gehörende Checkbox an.
Wenn Sie diese Checkbox anklicken wer-
den alle Kanäle gleichzeitig stummgestaltet
(Mute).
Durch bewegen dieses Schiebers
wird die interne Master Lautstärke
noch oben oder unten verändert.
Klicken Sie dazu mit dem Maus-
zeiger auf den Schieber und halten
Sie die rechte Maustaste gedrückt.
Schieben Sie jetzt die Maus in die
gewünschte Richtung. Sie können
aber auch direkt mit dem Mauszei-
ger auf das "level" Feld klicken und
dann mit den Pfeiltatsten "Auf" und
"Ab" der Tastaur die Master-Laut-
stärke einstellen. Der Pegel wird
nach jedem Klick um 0,5 dB verän-
dert.
С помощью данной панели можно
отключать звук отдельных каналов в любой
момент процесса настройки. Для этого
нужно просто установить «галочку» в
клетке, расположенной рядом с нужным
каналом. В канале, отмеченном
«галочкой», звук будет отключен.
Однократное нажатие на данную кнопку
позволяет отключать или включать звук
всех каналов одновременно в любой
момент процесса настройки.
Путем изменения положения ползунка
регулятора можно менять общую
громкость воспроизведения (понижать
или увеличивать) с помощью усилителя
Stage DSP. Для пользования данным
регулятором необходимо подвести
указатель мыши к ползунку и
установить требуемый уровень
громкости воспроизведения. Другой
способ регулировки заключается в
одномоментном нажатии на регулятор с
последующим использованием кнопок
со стрелками вверх и вниз.
Однократное нажатие на одну из этих
кнопок приводит к изменению громкости
звучания на 0,5 дБ.
Панель отключения звука каналов
Stummschaltung
Stummschaltung Komplett
Master Volume
Adjustment Control
Отключение звука всех каналов
Регулятор общей
громкости
воспроизведения
