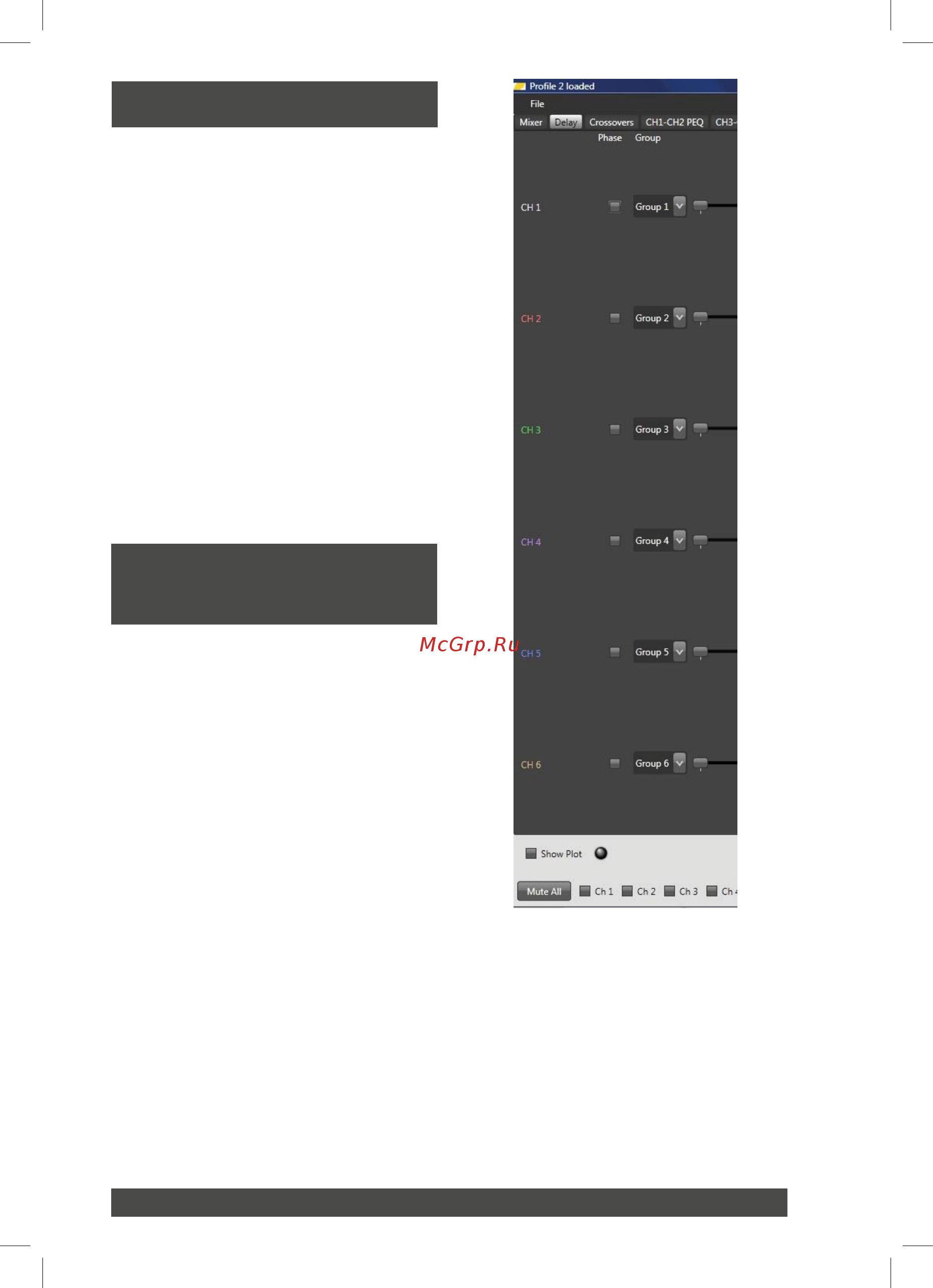

Jeder Kanal ist mit einem Kanal Label verse-
hen. Der dazugehörige Schieberegler ermög-
licht Ihnen den entsprechenden Laufzeit Wert
einzustellen. Sie können dies ebenfalls durch
Direkteingabe im Anzeigefenster tun.
Die Stage DSP Verstärker ermöglichen Ihnen
ebenfalls die Laufzeiten in Kanälen zu grup-
pieren Wählen Sie dazu die Gruppen in der
entsprechenden Drop-down Box aus. Bei
glei- cher Auswahl von z.B. Kanal 1 & 2 in
Group 1 werden beim Verschieben des
Laufzeitwer- tes beide Kanäle mit dem selben
veränderten Wert verschoben. Sie haben
aber dennoch die Möglichkeit
unterschiedliche Laufzeit Wer- te dem Kanal
1 als auch 2 zuzuweisen.
Каждый канал, регулируемый по задержке
сигнала, хорошо идентифицируется по
четко различимому обозначению. ТОЛЬКО
ползунковый регулятор, расположенный
напротив выделенного канала, может
использоваться для регулировки задержки
сигнала для данного канала. Функция
одновременной регулировки нескольких
каналов (известная также как функция
параллельной регулировки или привязки)
недоступна для пользовательского
интерфейса усилителей ETON Stage DSP.
В усилителях Stage DSP предусмотрена
возможность назначения величины
задержки сигнала для группы каналов.
Выберите требуемую группу канала с
помощью выпадающего меню,
появляющегося после нажатия на кнопку
со стрелкой вниз. При выборе группы 1
для каналов 1 и 2 значение задержки
будет применяться к обоим каналам
одновременно. При этом пользователь
имеет возможность назначать отдельные
значения задержки для каналов 1 и 2.
Laufzeitkorrektureinstellung
Обозначение канала,
регулируемого по задержке
сигнала
