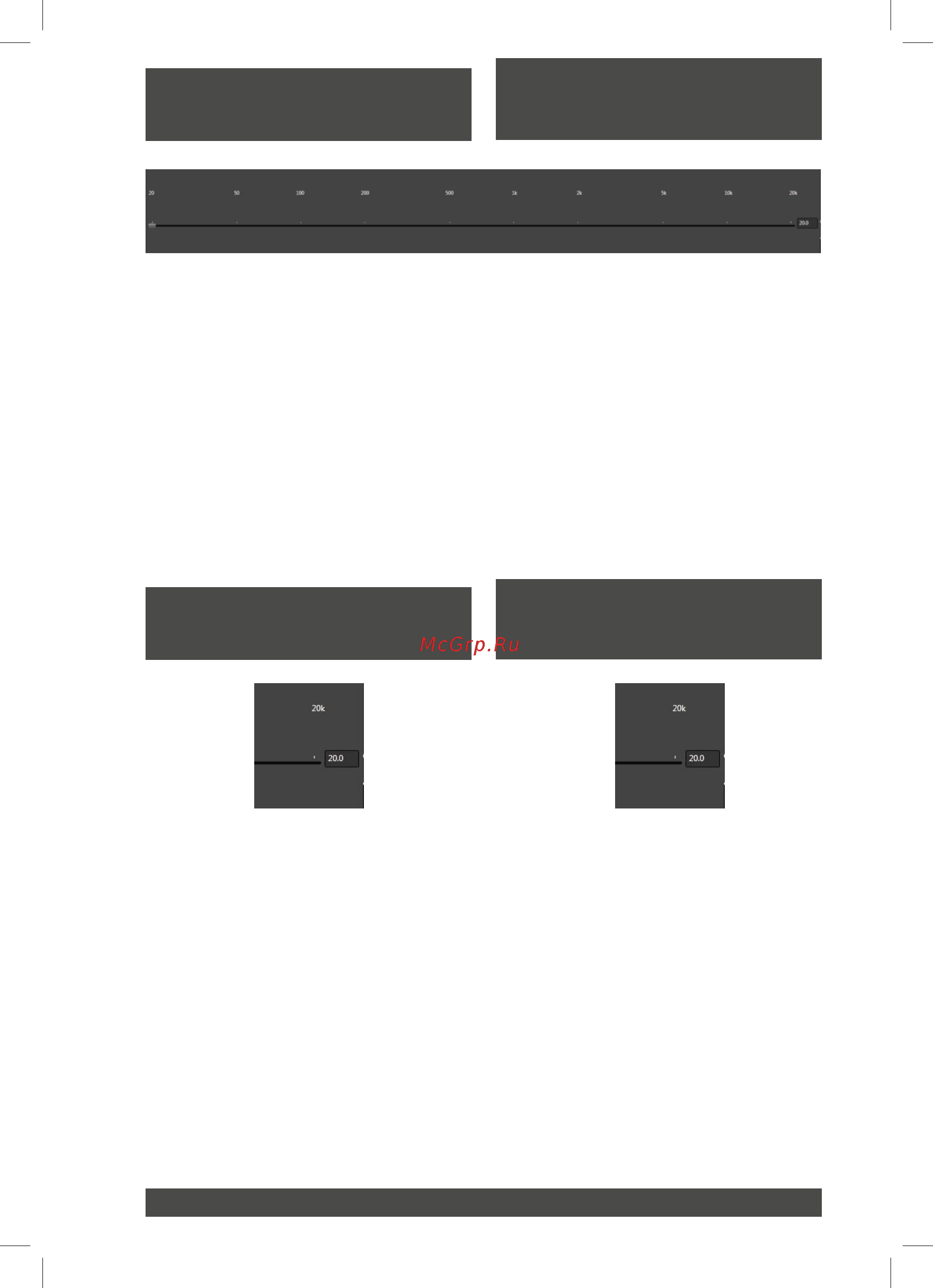

46
Dieser Schieber ermöglicht Ihnen die Ein-
stellung des gewünschten Frequenzwertes
bei dem der Hochpass-Filter einsetzen soll.
Beachten Sie dass Sie ein Filter auswählen
müssen, damit die Schieberegler aktiv sein
können.
Sie können den Schieber durch Ziehen des
Mauszeiger verändern oder bei direktem An-
klicken auf die gewünschte Frequenz auf
dem Frequenzstrahl. Der eingestellte Wert
wird Ihnen numerisch in der rechten
Anzeigebox dargestellt.
Данный ползунковый регулятор позволяет
выбирать частоту среза фильтра высоких частот
кроссовера. Для того, чтобы получить доступ к
выбору частоты кроссовера, в окне «Crossover
Type Selection Window» должен быть
предварительно выбран один из кроссоверов
высокой частоты.
Для регулировки частоты необходимо щелкнуть
указателем мыши по ползунку регулятора и,
удерживая клавишу мыши в нажатом
положении, переместить ползунок на нужную
частоту. Также можно щелкнуть указателем по
цифровому индикатору и переместить в
требуемое положение, контролируя частоту по
показаниям «Crossover Frequency Display Box».
Sie können den Wert auch manuell direkt in
die Anzeigebox eingeben.
Данный индикатор служит для
отображения текущей частоты для
соответствующего канала, установленной
с помощью регулятора кроссовера.
Регулировку частоты, кроме ползункового
регулятора, можно выполнять с помощью
данного индикатора. Для этого
необходимо щелкнуть указателем мыши
по данному индикатору и вручную ввести
требуемую частоту для настраиваемого
канала.
Индикатор выбранной частоты
фильтра высоких частот
кроссовера
High Pass Crossover
Frequenz Anzeige
Ползунковый регулятор
частоты фильтра высоких
частот кроссовера
Hochpass Frequenz
Schieber
