57

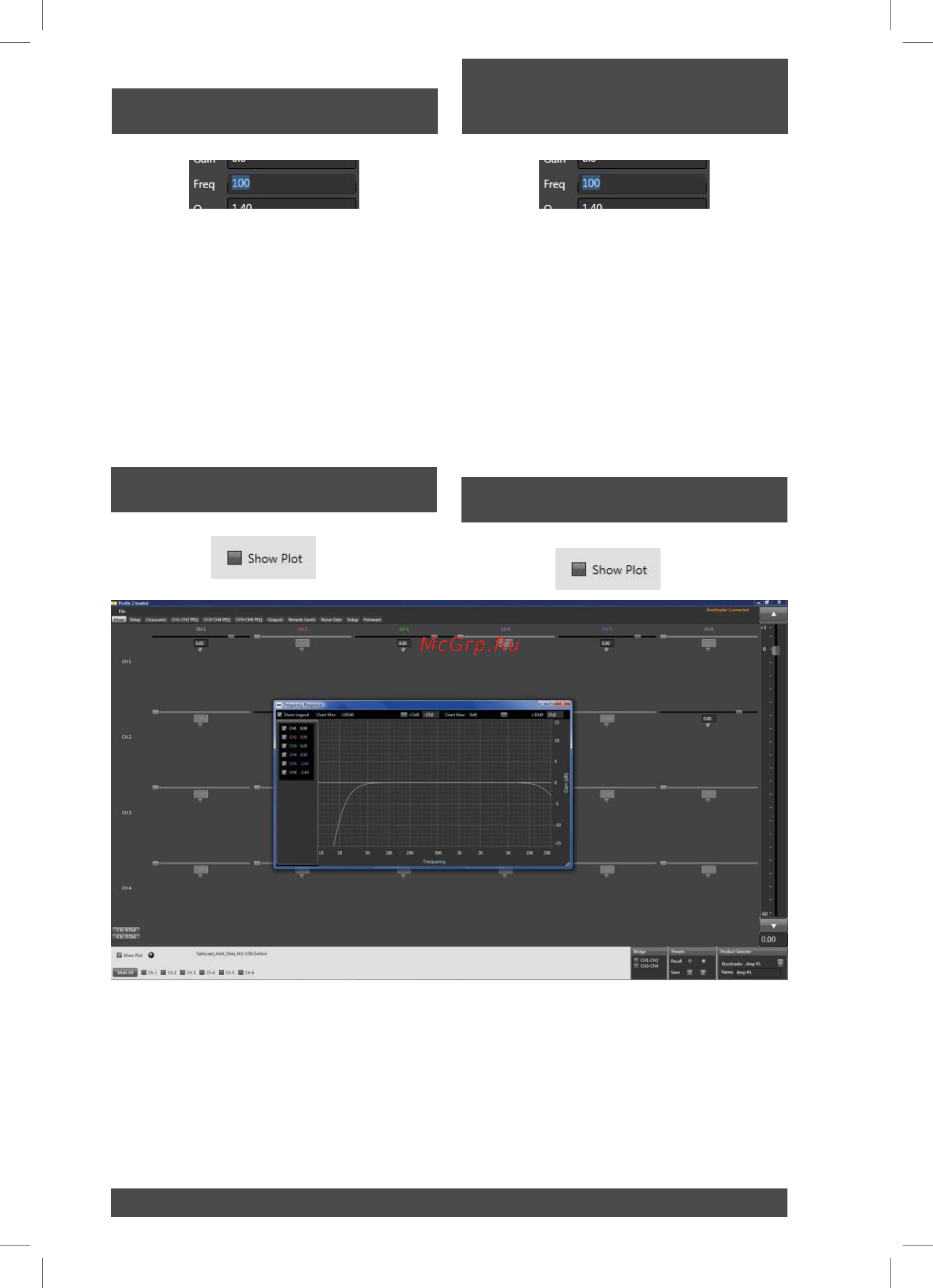

Sie haben hier die Möglichkeit die zu beein-
flussende Frequenz einzustellen. Sie kön-
nen dies manuell numerisch eingeben. (Es
wird nicht empfohlen die selben Frequenzen
mehrmals pro Band des selben Kanals ein-
zugeben. Dies könnte zu unerwünschten Be-
schädigungen führen).
Durch Anklicken der Check Box Show Plot
öff- net sich ein Fenster, das Ihnen Equalizer
Ein- stellungen graphisch pro ausgewähltem
Ka- nal anzeigt. Die Kanalauswahl können
Sie im Plot Fenster auf der linken Seite
vornehmen.
С помощью данного цифрового индикатора
отображается частота, которая активна для
данной полосы пропускания каналов 5 и 6.
Пользователь может изменить положение
центральной частоты для каждой полосы
пропускания путем ручного ввода требуемой
частоты для каждой полосы пропускания в
отдельности. (Не рекомендуется устанавливать
одну и ту же частоту для нескольких полос
пропускания одного канала. Это может привести
к нежелательным результатам, сопряженным с
повреждением оборудования).
После установки флажка в клетке «Show Plot» на
дисплее появится новое графическое окно.
Настройки эквалайзера для каждого канала
отображаются в виде кривых зависимости
частоты от усиления. С помощью графического
окна пользователь имеет возможность
назначать отдельные каналы, информацию по
которым он хочет отобразить в виде диаграммы.
Индикатор частоты для
отдельной полосы пропускания
частот
Individual Frequenz Display
Show Plot
Кнопка «Show Plot»
