Eton STAGE DSP STAGE 4 DSP [54/88] Individual band gain
![Eton STAGE DSP STAGE 4 DSP [54/88] Individual band gain](/views2/1369600/page54/bg36.png)
54
Sie können hier das „Q“ für die entsprechend
eingegebene Frequenz bestimmen. Die „Q“
Einstellungen (bei korrekter Anwendung)
kön- nen helfen, sehr enge Frequenzbänder
oder auch sehr weite von der eingestellten
Fre- quenz zu korrigieren. Bitte achten Sie
sehr darauf, dass sich die Frequenzen nur
minimal überlappen bei sehr weit
eingestellten „Q“. Dies kann zu
unerwünschten Verstärkungen oder
Störgeräuschen führen.
Für jeden Kanal stehen Ihnen 6 individuell
einstellbare EQ Frequenzen zur Verfügung.
Diese können mit dem Gain Schieber in ei-
nem Bereich von +/-15 dB in der Verstärkung
eingestellt werden. Durch Antippen der Pfeil-
tasten Ihrer Tastatur wird jeweils um 0.1 dB
angehoben oder abgesenkt. Sie können den
Schieber auch mit dem Mauszeiger
bewegen.
Каждый канал усилителя Stage DSP имеет
6 индивидуальных полос дискретной
настройки усиления с шагом 0,1 дБ в
диапазоне до +/- 15 дБ. Пользователь
также может воспользоваться
ползунковым регулятором, щелкнув на
него и меняя значения с помощью клавиш
со стрелками. Также пользователь может
перетащить ползунок в требуемое
положение.
С помощью функции добротности (Q)
пользователь может установить специфическую
альтернативную частоту «Q» для каждой полосы
отдельного канала. Установка правильно
подобранного значения Q может помочь
изолировать очень узкую полосу частот,
подлежащую коррекции (например, путем
установки значения 7,0 для Q), или, наоборот,
может помочь в коррекции очень широкой
полосы частот вокруг центра частоты (например,
значение 0,01 для Q). Обращайте особое
внимание на снижение перекрытий частот между
точками настройки широких полос Q, поскольку
это может привести к значительному
нежелательному усилению отдельных частот,
что затруднит устранение шума и/или
искажений.

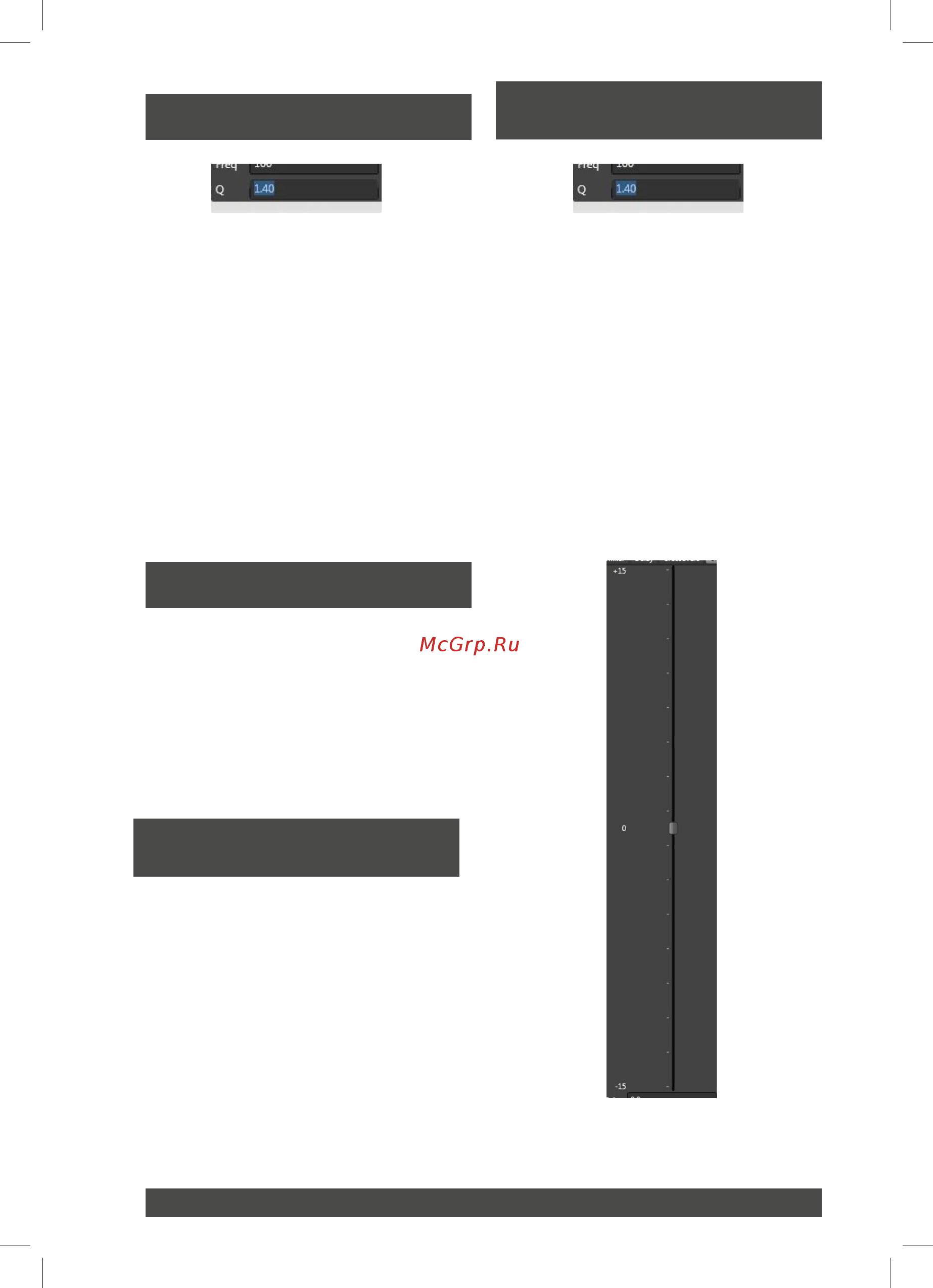

Индикатор добротности (Q)
отдельной полосы
Individual Band „Q“ Display
Individual Band Gain
Регулятор усиления отдельной
полосы
