6
rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.

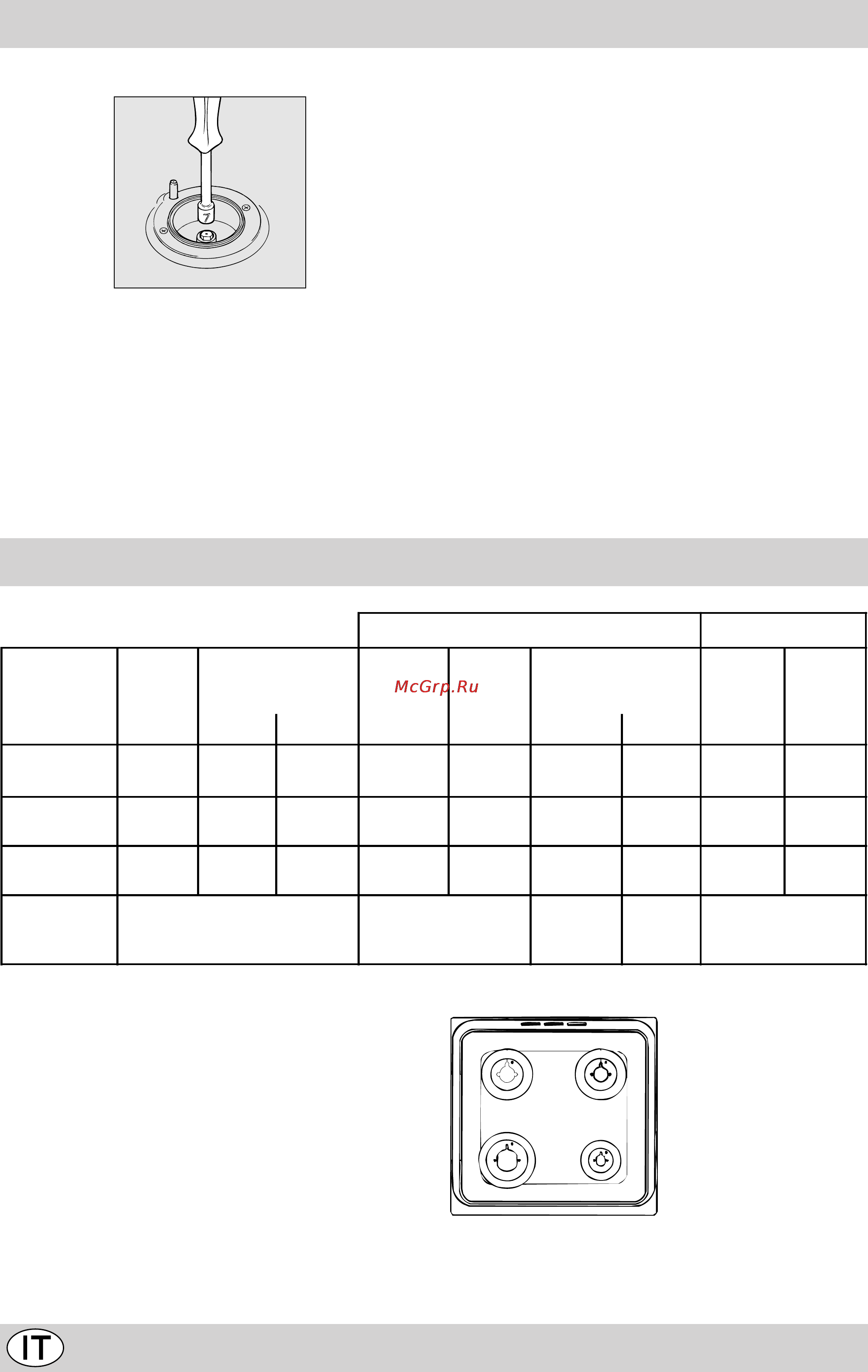

c) Regolazione minimi dei bruciatori del piano:
portare il rubinetto sulla posizione di minimo;
togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo.
verificare poi che ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
d) Regolazione aria primaria dei bruciatori del piano:
I bruciatori non necessitano di alcuna regolazione del-
l’aria primaria.
Attenzione
Al termine dell’operazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuovo gas di uti-
lizzo, reperibile presso i nostri Centri Assistenza Tecnica.
Nota
Qualora la pressione del gas utilizzato sia diversa (o va-
riabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di pres-
sione (secondo UNI-CIG 7430 “regolatori per gas
canalizzati”).
Caratteristiche dei bruciatori ed ugelli
Tabella 1 Gas Liquido Gas Naturale
Bruciatore Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By-Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Nomin. Ridot. (mm) (mm) *** ** (mm)
Rapido
(Grande)(R)
100 3.00 0.7 41 86 218 214 116 286
Semi Rapido
(Medio)(S)
75 1.90 0.4 30 70 138 136 106 181
Ausiliario
(Piccolo)(A)
55 1.00 0.4 30 50 73 71 79 95
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
20
17
25
* At 15°C and 1013 mbar- dry gas
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m
3
S
S
R
A
K6 G52S/R
