14

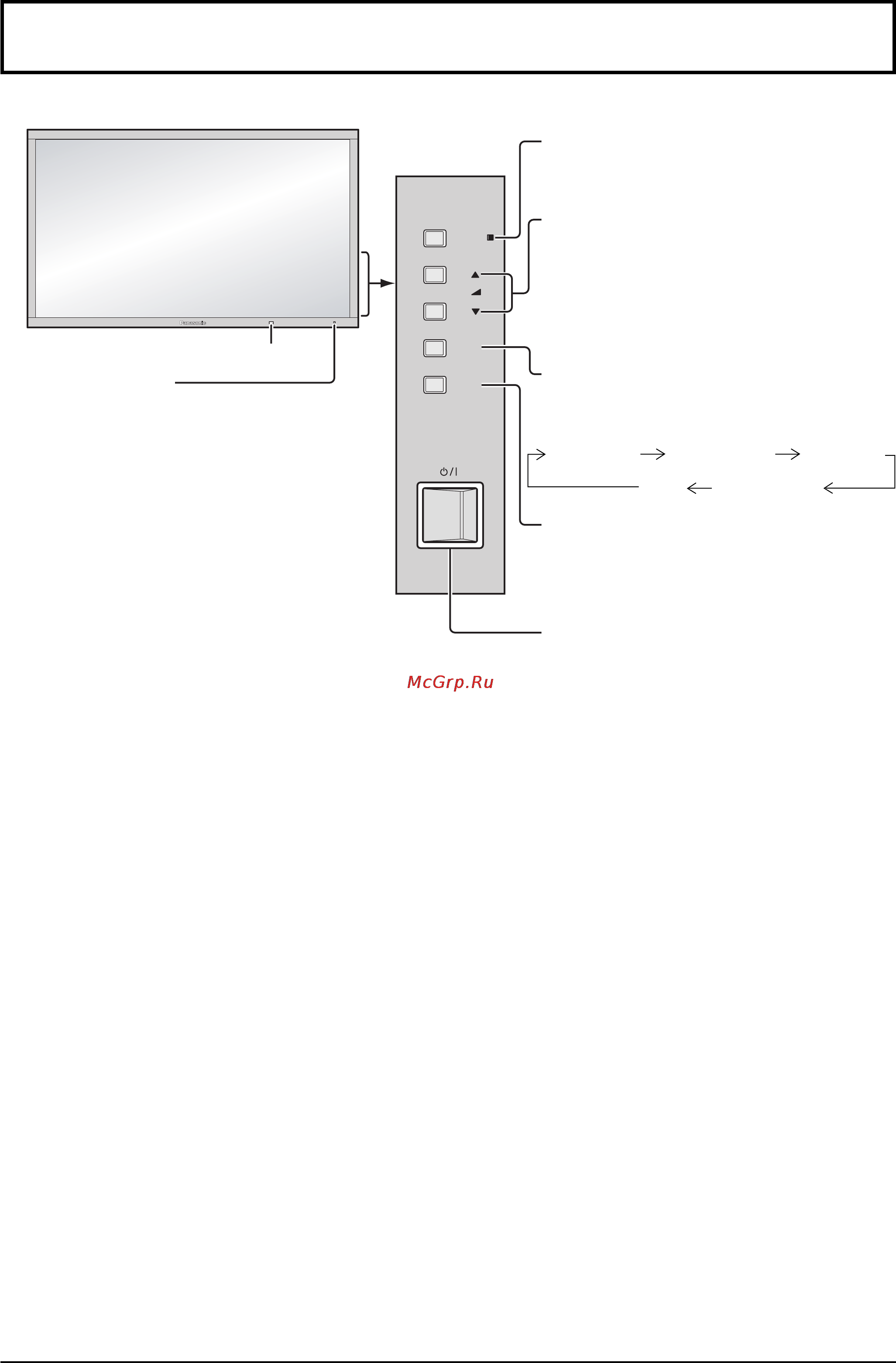

Основные регуляторы
INPUT
MENU
VOL
ENTER/
+ /
-
/
Основной аппарат
Поверхность
правой стороны
Датчик дистанционного управления
Главный выключатель
питания вкл/выкл
Индикатор питания
Индикатор питания высветится.
•
Питание выключено ... не
подсвечен (пока
кабель питания
подключен к розетке,
устройство потребляет
незначительное
количество энергии).
• Режим ожидания ..... Красный
• Питание включено .. Зеленый
• DPMS ....................... Оранжевый (При
наличии сигнала с ПК
и во время работы на
ПК экранной заставки).
Регулировка громкости
Громкость Больше “+” Меньше “–” Когда
отображается экран меню.
“+”: нажмите для перемещения курсора вверх
“–”: нажмите для перемещения курсора вниз
(см. стр. 16)
Кнопка ввода/формата
(см. стр. 16, 19)
Экран MENU ВКЛ/ВЫКЛ
Нажимом кнопки MENU переключается
экран меню. (см. стр. 16)
Кнопка INPUT
(Выбор INPUT1, INPUT2, INPUT3 и PC)
(см. стр. 18)
Изображение Установка
Звук
Поз./размер
Нормальный
просмотр
