18

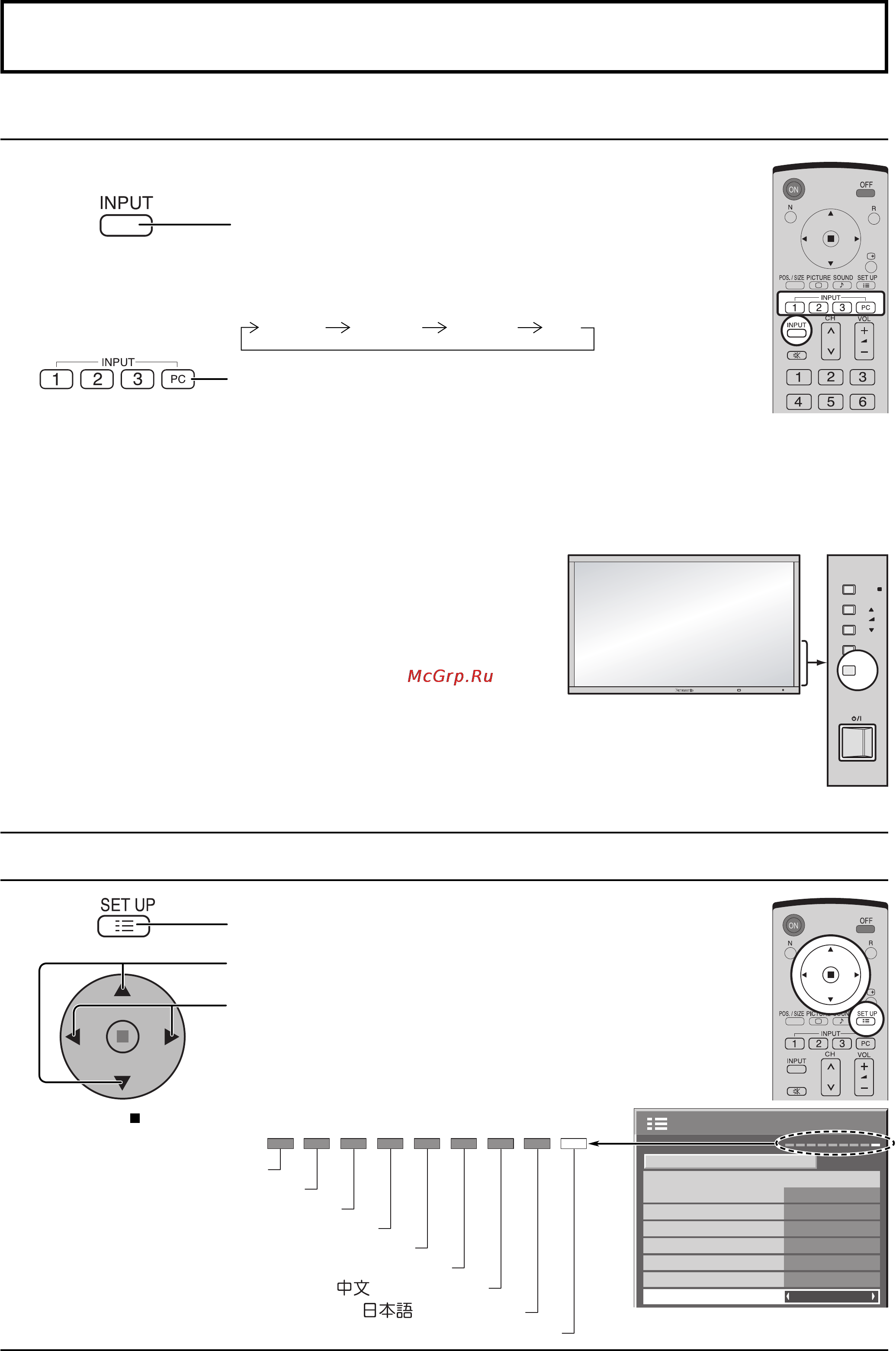

Первоначальный выбор
.......(Японский)
Русский
.......(Китайский)
Итальянский
Французский
Немецкий
А
нглийский
(Великобритания)
Испанский
Английский (США)
1/2
PC
ВЫКЛ
Эн/cб в режиме ожидания
ВЫКЛ
Управление питанием
ВЫКЛ
Авто выключение
ВЫКЛ
Язык экранного меню Русский
Выбор входа: компонент/RGB
RGB
Имя входа
Сигнал
Энергосбережение
Установка
INPUT1 INPUT2 PCINPUT3
Выбор языка OSD (On-Screen Display – экранной индикации)
Нажать для отображения меню “Установка”.
Нажать для выбора “Языка экранного меню”.
Нажать для выбора предпочтительного языка.
Примечания:
• Выбор также можно выполнить с помощью нажатия кнопки INPUT
на аппарате.
•
Входной разъем нельзя выбрать, если соединительный щиток не установлен
в разъем.
• Выберите подходящие сигналы с аппаратуры, которая подключена
к входным разъемам компонент/RGB. (см. стр. 40)
• В режиме отображения 2 экранов нельзя выбрать один и тот же
режим входного сигнала и для основного, и для вспомогательного изображения.
•
Остаточное изображение (запаздывающее изображение) может появиться на панели плазменного дисплея, если
неподвижное изображение сохраняется на панели в течение длительного периода времени. Функция, которая
делает экран немного темнее, активизируется, чтобы предотвратить появление остаточного изображения (см.
стр. 51), однако эта функция не является идеальным решением проблемы остаточного изображения.
Выбор входного сигнала
Выберите входные сигналы, которые будут подаваться при помощи установки
приобретаемого отдельно соединительного щитка.
Нажмите, чтобы выбрать входной сигнал, который будет
воспроизводиться с оборудования, подсоединенного к
плазменному дисплею.
Входные сигналы будут изменяться как указано ниже:
Нажимайте кнопки INPUT выбора входного режима “1”, “2”, “3” или
“PC” для переключения входных режимов ПК.
Данная кнопка используется для прямого переключения в режим
входного сигнала с ПК.
Эти кнопки позволяют отображать только сигнал, поступающий через установленные
слоты. При нажатии на кнопку неустановленного слота на дисплей автоматически
выводится текущий входной сигнал.
Когда прикреплен блок сдвоенных видео разъемов, в зависимости от выбранного
входного сигнала отображается A или B. (Например: INPUT1A, INPUT1B)
Возможные языки
MENU
VOL
ENTER/
+ /
-
/
INPUT
