39
ВЫКЛ
Верт. положение
Скрывать видео на стыке
ВЫКЛ
1
ВЫКЛ
Синхр. яркости
Режим просмотра
Положение
16 : 9
Верт. Положение
ВЫКЛ
Верт. положение
Скрывать видео на стыке
ВЫКЛ
1
ВЫКЛ
Синхр. яркости
Режим просмотра
Положение
16 : 9
Верт. Положение

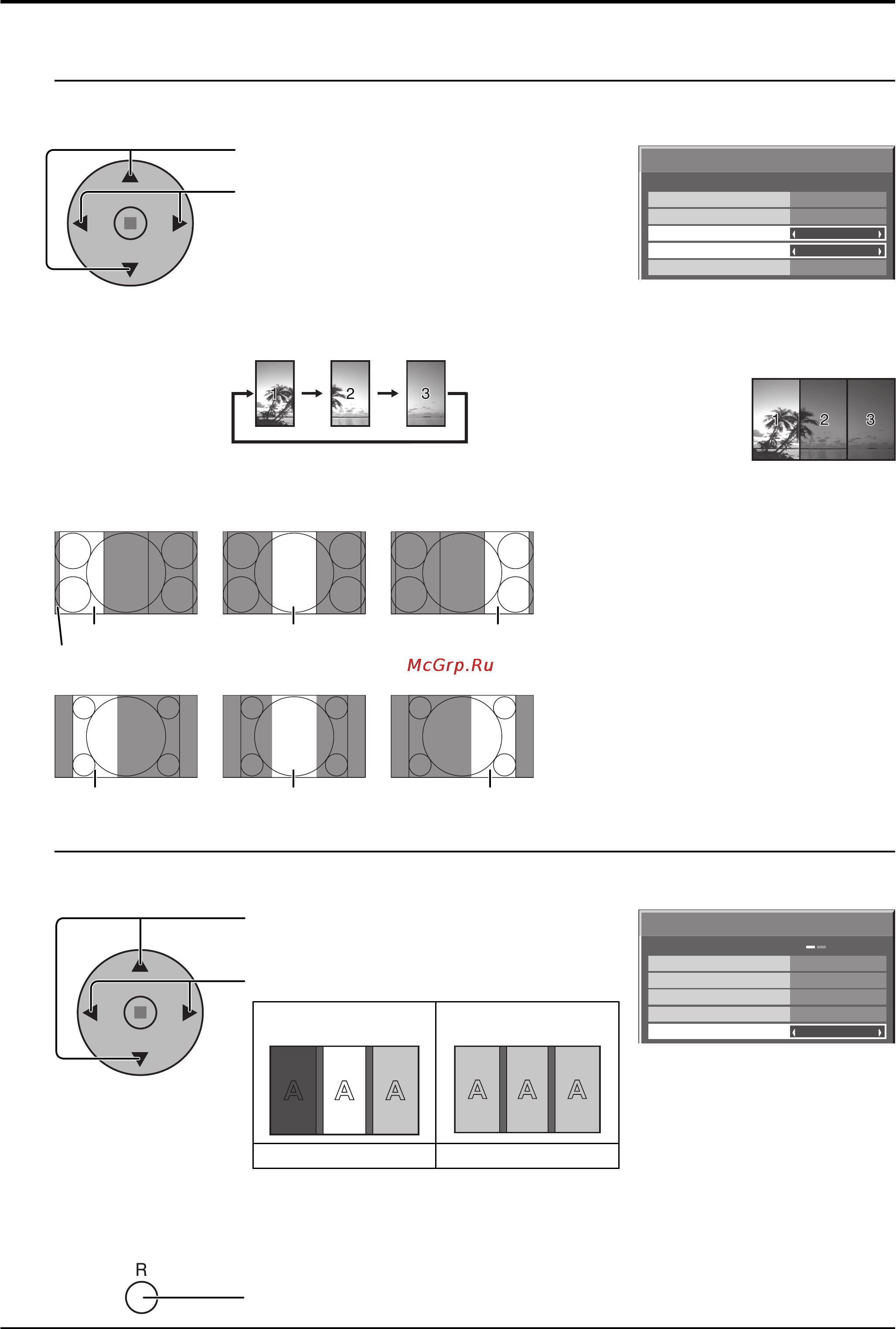

Установки Вертикального положения
Двойным нажимом кнопки закрывается экран “Установка”.
7
Нажимом кнопок выбирается
“Синхр. яркости”.
Нажимом кнопок выбирается “ВЫКЛ”, “ВКЛ”.
Подрегулируйте, чтобы уравнять яркость 3 дисплеев при использовании установки Верт. Положение.
Яркость зависит от
установок каждого дисплея.
Уравнивает яркости
всех дисплеев.
ВЫКЛ ВКЛ
Примечание:
Когда пункт “Синхр. Яркости” установлен в положение “ВКЛ”, следующие меню будут недоступны и эти установки
будут зафиксированы на начальные значения.
Изображение: Цвет, Цветовой оттенок
6
Синхр. яркости
Режим просмотра / Положение
Нажимом кнопок выбирается “Режим просмотра”
или “Положение”.
Нажмите для выбора каждой функции.
Примечания:
•
Когда входным сигналом является сигнал 16:9, пункт
Режим просмотра зафиксирован на значение “16:9”.
•
Когда пункт “Режим просмотра” установлен в положение
“16:9”, формат экрана устанавливается в положение “16:9”.
5
Режим просмотра
:
Установите режим разделения изображения для функции Вертикальное положение.
Положение: Установите положение отображаемого изображения для функции Вертикальное положение.
Когда пункт “Верт. Положение” установлен в
положение “ВКЛ”:
Отображает
выбранного положения.
Когда пункт “Верт. Положение” установлен в
положение “ВЫКЛ”:
Область выбранного Положения
отображается с нормальной
яркостью, а оставшаяся область
затеняется.
Установка пункта Положение
Режим просмотра и Положение
Доступны следующие установки для разделения изображения и пункта Положения в меню Режим просмотра.
Положение 1 Положение 2 Положение 3
Положение 1 Положение 2 Положение 3
Режим просмотр : 4:3
Подходит для отображения изображений
16:9. Изображения 4:3 растягиваются
поперек. Левый и правый края
изображения отрезаются на 48 точек.
Режим просмотр : 16:9
Изображения 4:3 отображаются
без изменения формата. Хотя
изображения для каждого пункта
Положение перекрываются, Вы можете
подрегулировать пункт “Поз./размер” для
нормального отображения изображений.
(см. стр. 20)
Неотображаемая область (48 точек)
