23

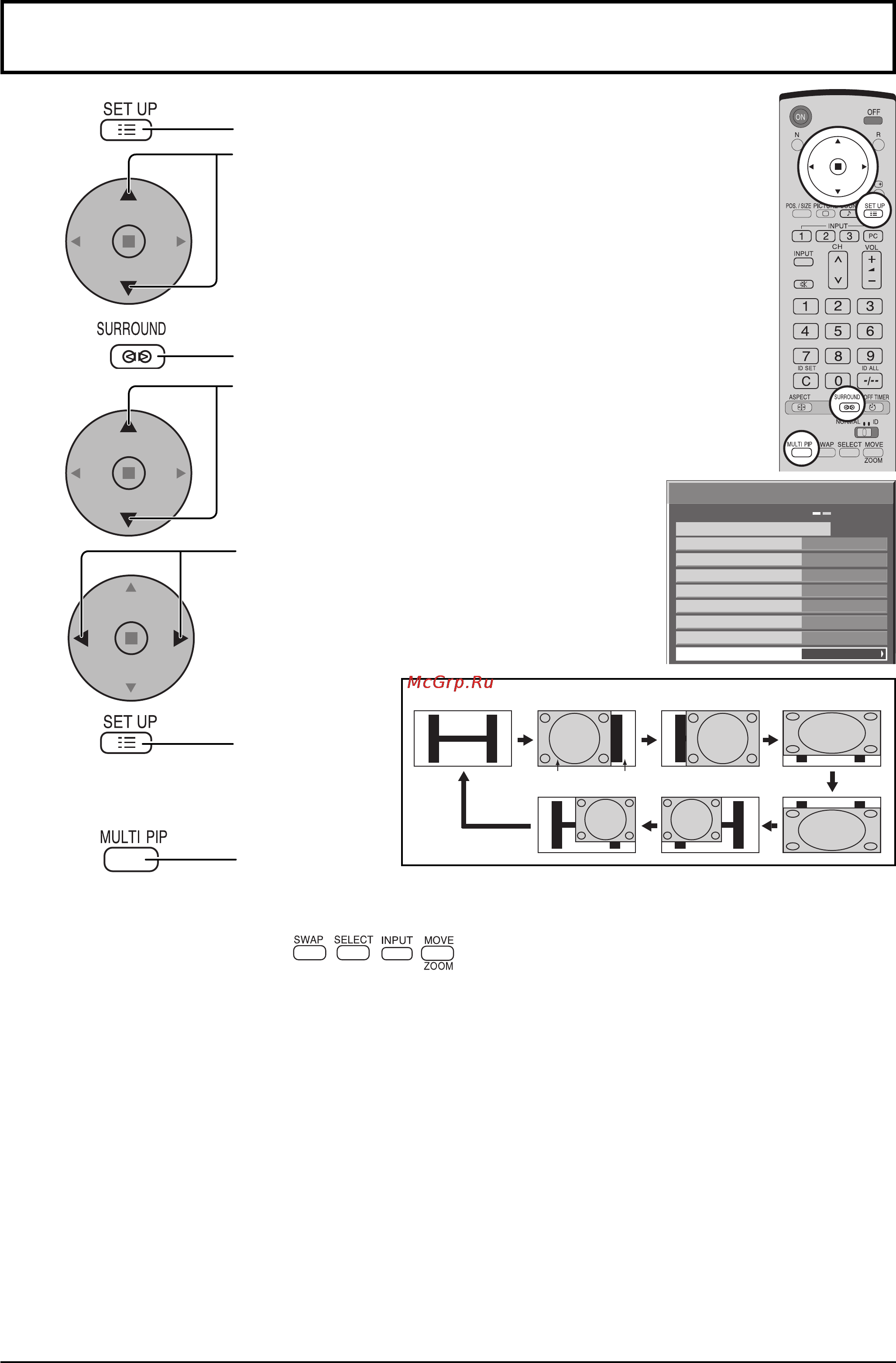

Advanced PIP (Расширенный PIP)
1
2
3
5
Нажмите для вывода на дисплей меню “Установка”.
Нажатием выберите “Язык экранного меню”.
Нажмите и удерживайте, пока не отобразится меню Options.
Нажатием выберите “Advanced PIP”.
4
6
Примечания:
• Если пункт “INPUT lock” в меню Options установлен в положение, отличающееся от положения “Off”, функция
MULTI PIP не доступна.
• Выводится звук из изображения, выбранного в Звук (PIP) (См. стр. 26).
• На дисплее с 2 экранами не может быть выбран одинаковый режим ввода для основного изображения и
вспомогательного изображения.
• Основное изображение и вспомогательное изображение обрабатываются разными контурами, что приводит
к небольшому отличию в четкости изображения. Также может наблюдаться различие в качестве изображения
вспомогательного изображения в зависимости от типа сигнала, высвечиваемого на основном изображении,
и в зависимости от режима дисплея 2 изображений.
• В связи с малым размером вспомогательного изображения его детальное отображение невозможно.
• Поскольку экранные компьютерные изображения отображаются в упрощенном виде, возможна недостаточно
отчетливая детализация этих изображений на дисплее.
• Невозможно одновременное отображение следующих пар аналоговых сигналов: компонентный – компонентный,
компонентный – ПК (RGB), ПК (RGB) – компонентный, ПК (RGB) – ПК (RGB).
• Для DVI-, SDI-, HDMI-совместимых сигналов следуйте инструкции по эксплуатации конкретного блока.
Нажимайте повторно.
При каждом нажатии этой кнопки основное изображение и вспомогательное
изображения будут отображаться, как указано выше.
Примечание:
Чтобы использовать кнопки , , , для экранных операций, следуйте действиям процедур
на предыдущей странице.
7
(Когда включен режим Advanced PIP)
Нажмите для
выхода из меню
Options.
Нажатием выберите опцию в меню.
Off: устанавливается нормальный двухэкранный
режим отображения (см. стр. 22).
On: устанавливается расширенный режим PIP.
Один экран Advanced PIP
123
654
Вспомогательное
Основное
Options
On
Weekly Command Timer
Onscreen display
Off
Initial INPUT
Initial VOL level
1/3
Off
Off
0
0
Maximum VOL level
Off
INPUT lock
Off
Button lock
Off
Remocon User level
Off
Advanced PIP
