Panasonic TH-103PF10RL [38/56] Установки вертикального положения
![Panasonic TH-103PF10RL [38/56] Установки вертикального положения](/views2/1037134/page38/bg26.png)
38
2/2 Установка
Хранитель экрана
Установка мультиэкрана
Верт. положение
Установка таймера
Уст-ка текущего времени
ВЫКЛ
Верт. положение
Скрывать видео на стыке
ВЫКЛ
1
ВЫКЛ
Синхр. яркости
Режим просмотра
Положение
16 : 9
Верт. Положение
ВЫКЛ
Верт. положение
Скрывать видео на стыке
ВЫКЛ
1
ВЫКЛ
Синхр. яркости
Режим просмотра
Положение
16 : 9
Верт. Положение

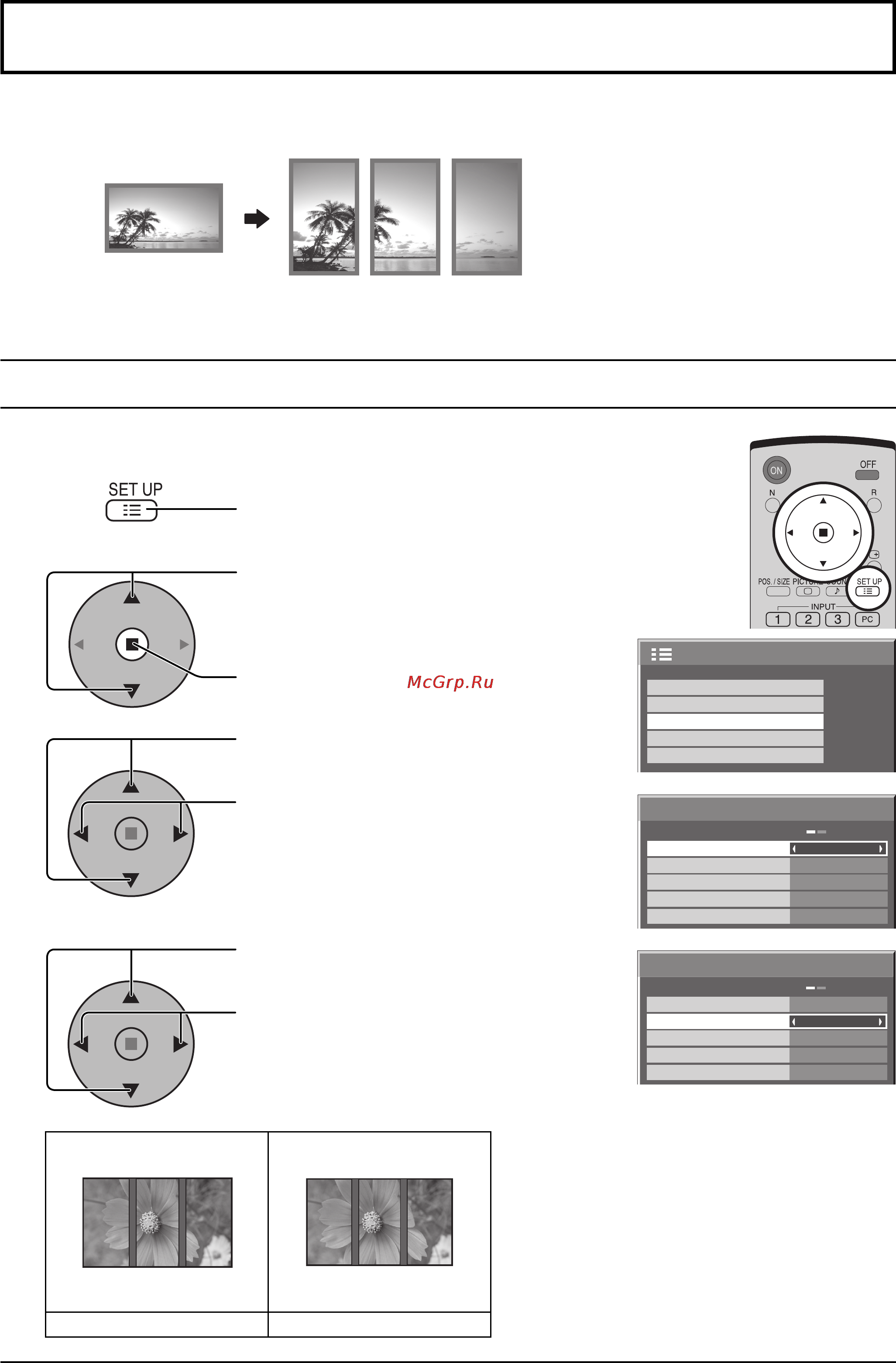

Входное изображение разделяется на 3 части и одна из них отображается на плазменном дисплее, который
установлен вертикально. Изображение будет увеличено в 3 раза и повернуто на 90 градусов.
Нажмите для отображения экрана меню
“Установка”.
Нажимом кнопок выбирается “Верт.
положение”.
Нажимом кнопки отображается экран меню
“Верт. положение”.
Нажимом кнопок выбирается “Верт.
положение”.
Нажимом кнопок
выбирается “ВКЛ” или
“ВЫКЛ”.
Примечание:
Если Вы установите пункт “Верт. Положение”
в положение “ВКЛ”, режим “Установка
мультиэкрана” будет недоступен.
Нажимом кнопок выбирается “Скрывать видео
на стыке”.
Нажимом кнопок выбирается “ВЫКЛ”, “ВКЛ”.
Как установить режим Вертикальное положение
1
2
3
4
Чтобы скрыть соединения
между дисплеями.
Лример
Лример
Лример
Лример
Подходит для отображения
фильмов.
Чтобы показать соединения
между дисплеями.
Л
рЛример
Л
рЛример
р
им
еЛримерр
им
еЛример
е
р
Лримере
р
Лример
Подходит для отображения
неподвижных изображений.
ВКЛ ВЫКЛ
Примечание:
При использовании функции Верт. Положение с установленными вертикально дисплеями, пункт “V.Installation”
в меню Опции должен быть установлен в положение “On” (см. стр. 47).
(Пример)
Установки Вертикального положения
