Руководство пользователя – Вызывные панели (D-серия)
17
4 Разъемы и интерфейсы
4.1 Разъемы и интерфейсы DS-KD8102-V/ DS-
KD8002-VM

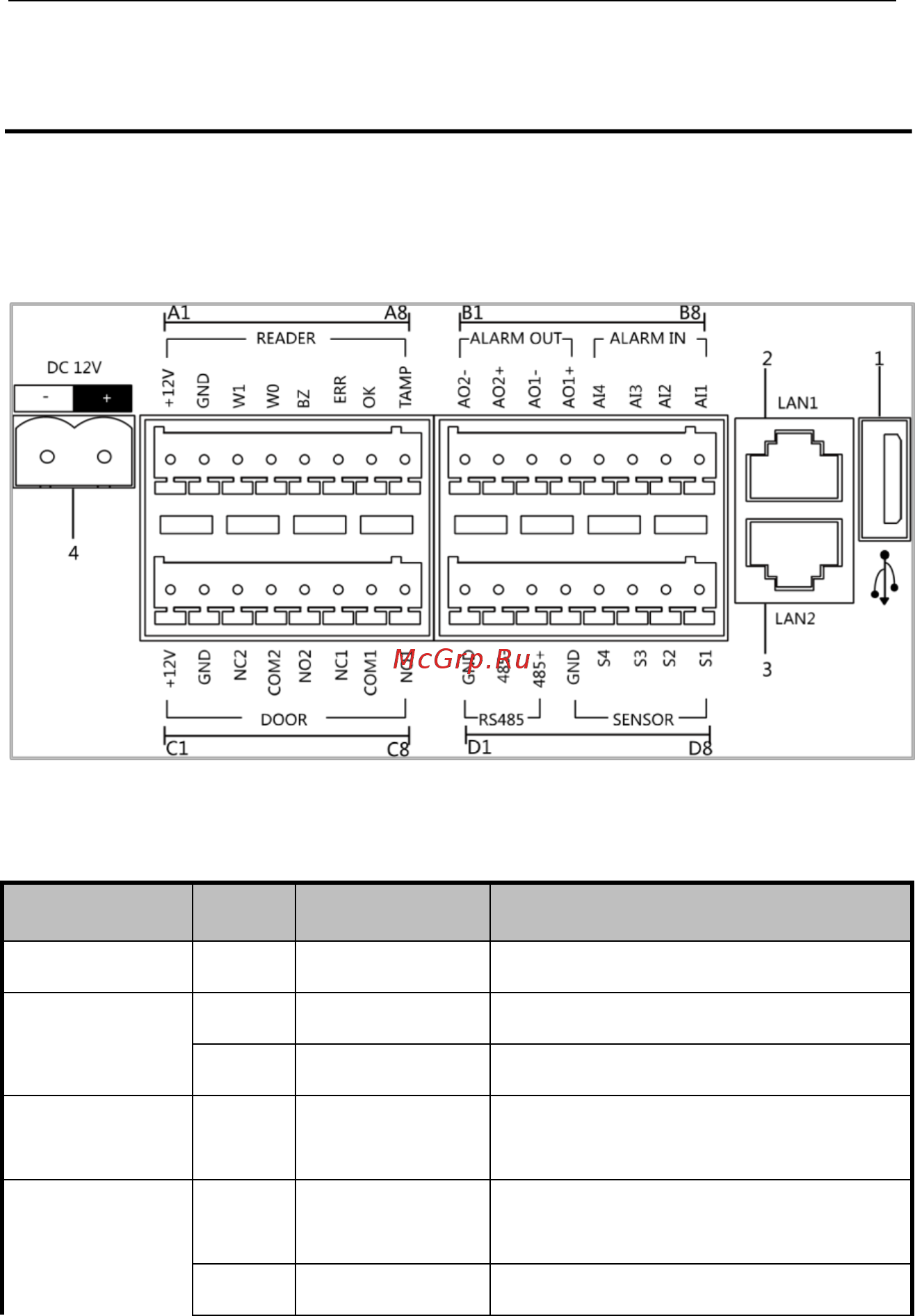

Рисунок 4-1 Разъемы и интерфейсыDS-KD8102-V/DS-KD8002-VM
Таблица 4-1 Описание разъемов и интерфейсов
Название
No.
Интерфейс
Описание
USB
1
USB
USB интерфейс
LAN
2
LAN1
Сетевой интерфейс
3
LAN2
Зарезервировано
Разъем
питания
4
DC 12В
Вход для подачи питания DC
12В
READER
(считыватель)
A1
12В
Выход подачи питания для
считывателя карт
A2
GND
Заземление
