Руководство пользователя – Вызывные панели (D-серия)
23

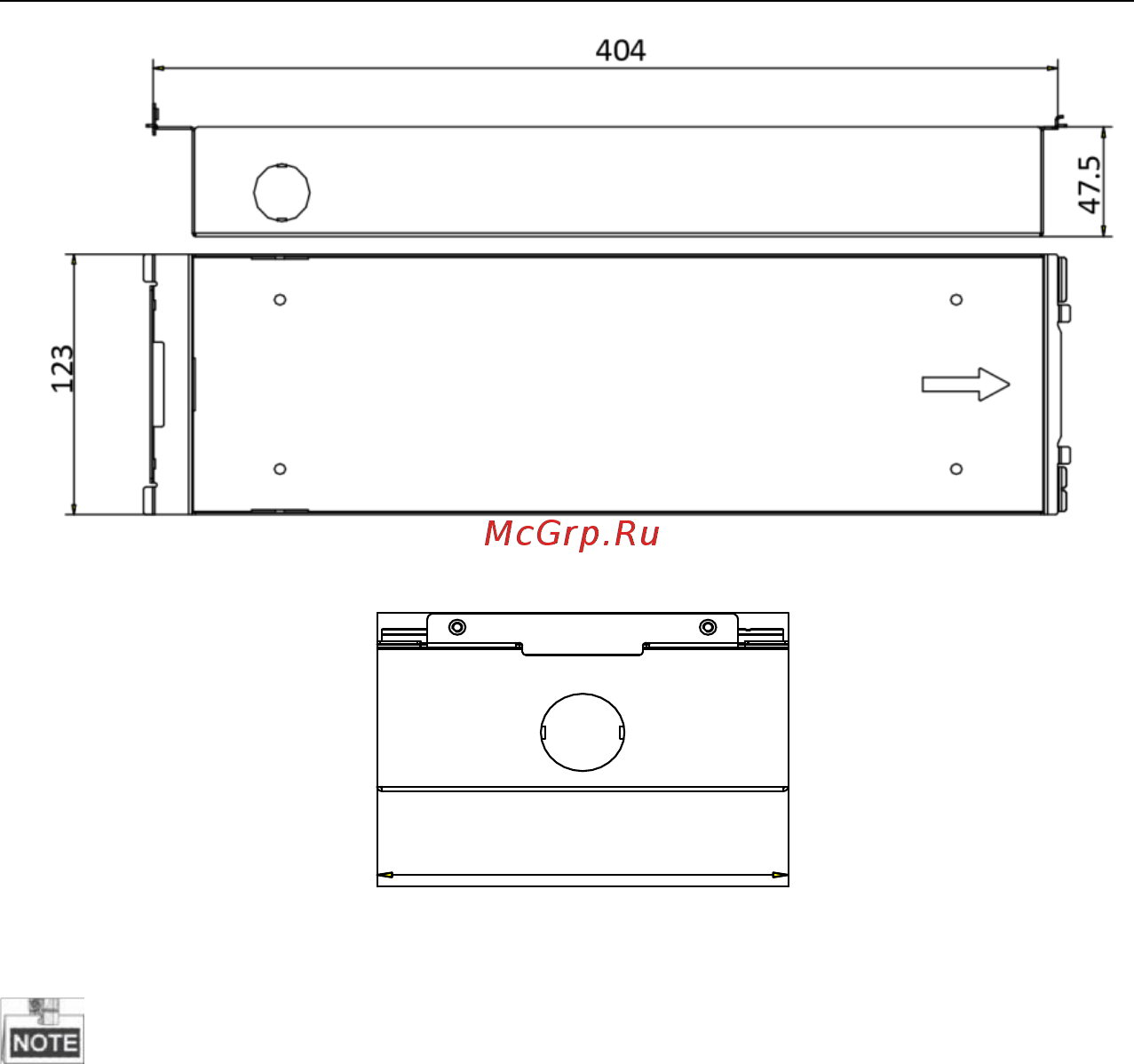

Рисунок 5-1 Вид спереди и сбоку
Рисунок 5-2 Вид сверху
Размер монтажной коробки для модели DS-KD8102-V должен быть: 404
(длина)×123 (ширина)×47.5 (глубина) мм.
Указаны примерные размеры, актуальные размеры могут немного
отличаться.
5.1.2 Установка DS-KD8102-V на стену с монтажной коробкой
Шаги:
1. Извлеките монтажную коробку и шурупы из коробки.
2. Сделайте нишу в стене для установки монтажной коробки. Размер ниши
должен быть больше размера монтажной коробки. Размер ниши должен
быть:404.5 (длина) × 123.5 (ширина) ×48 (глубина) мм.
3. Установите монтажную коробку в нишу и зафиксируйте ее четырьмя
шурупами PA4, как показано на рисунке ниже.
123
