Руководство пользователя – Вызывные панели (D-серия)
38

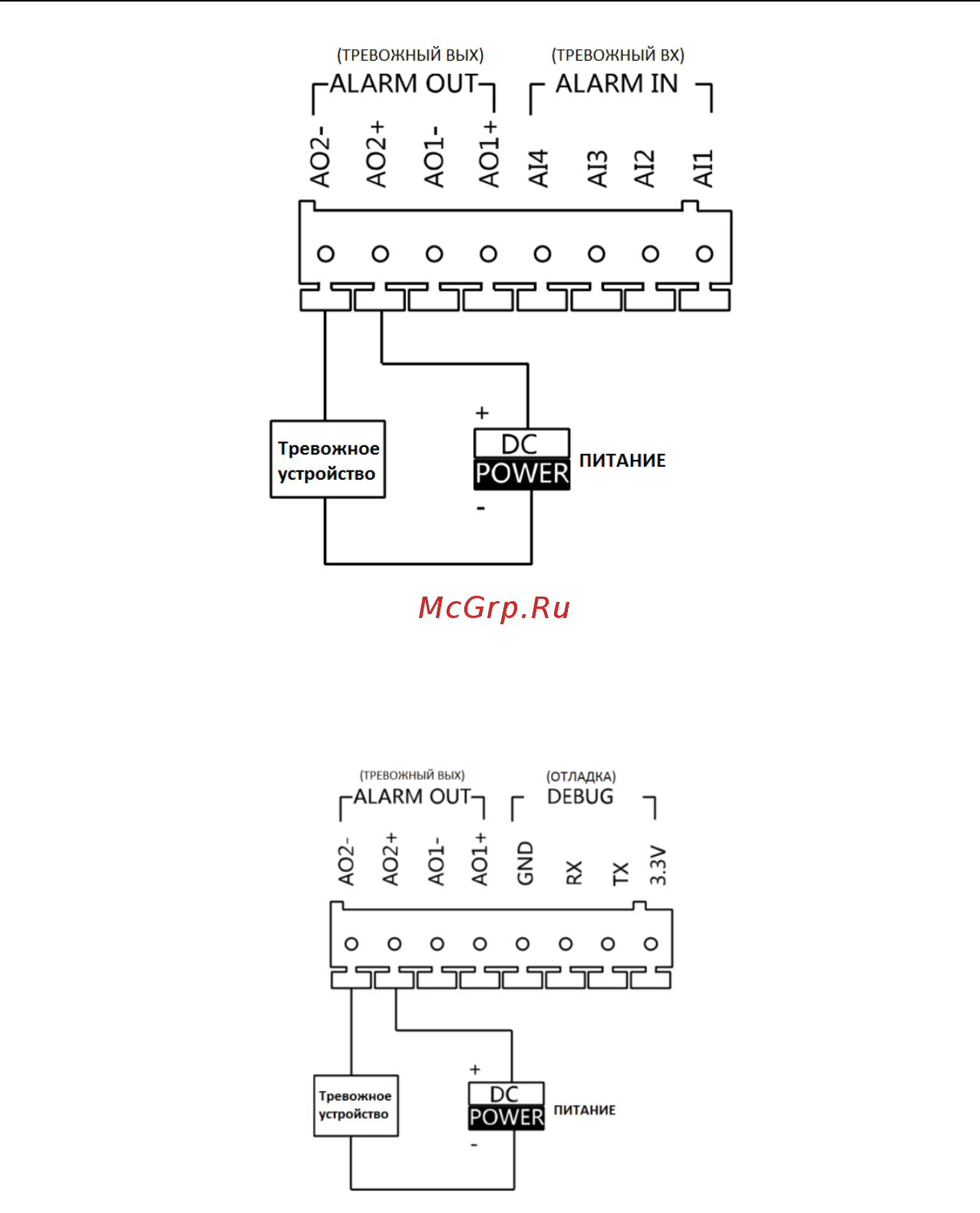

Рисунок 5-26 Подключение выходов тревожных устройств для DS-KD8102-V/DS-
KD8002-VM
Подключение выходов тревожных устройств для DS-KD6002-VM
Рисунок 5-27 Подключение выходов тревожных устройств для DS-KD6002-VM
