Руководство пользователя – Вызывные панели (D-серия)
31
5.4 Описание подключения
5.4.1 Подключение дверного замка

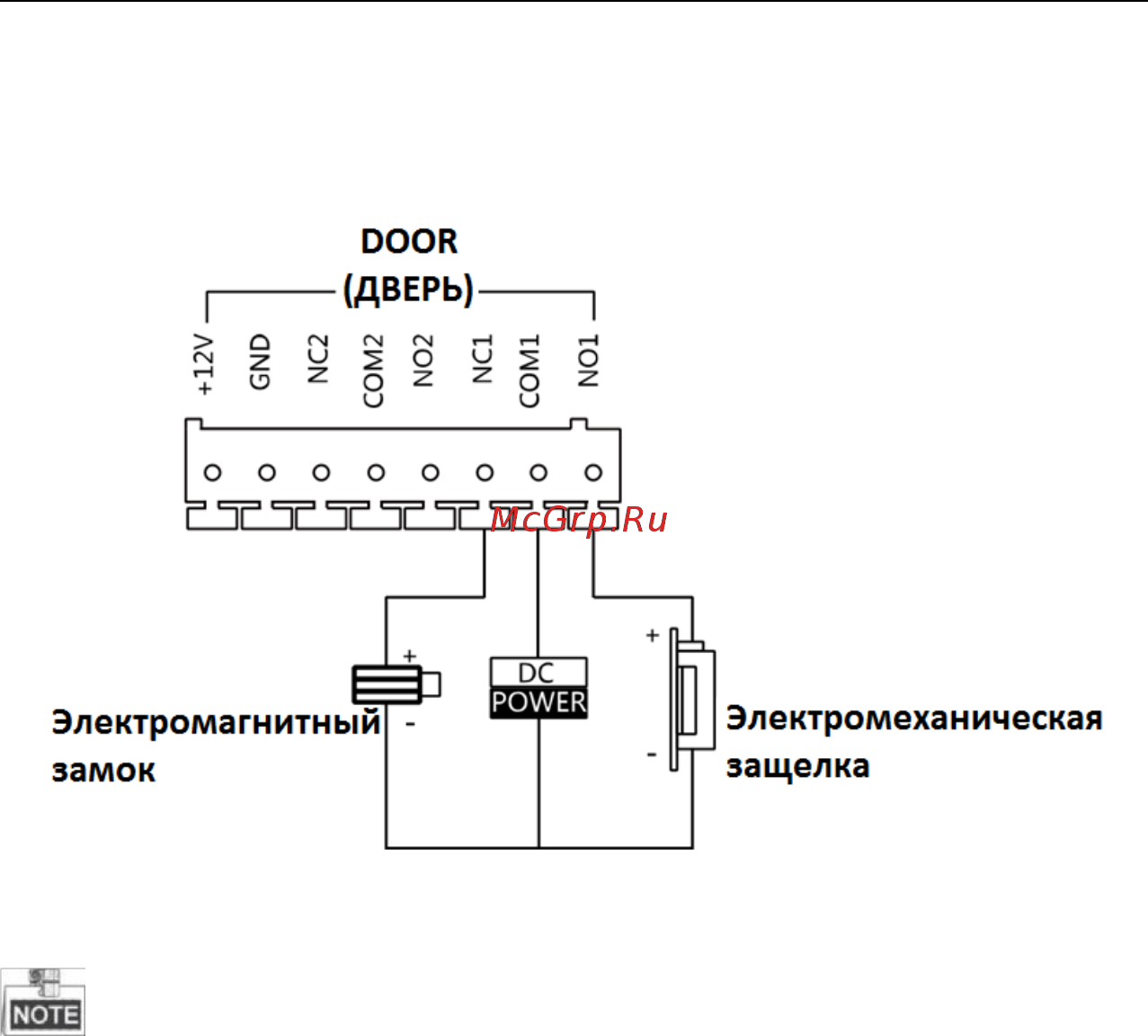

Рисунок 5-16 Подключение дверного замка
Разъем NO1/COM1 устанавливается по умолчанию для доступа к
электромагнитному замку; разъем NC1/COM1 устанавливается по
умолчанию для доступа к электромеханической защелке.
Для подключения электромагнитного замка в разъем NO2/COM2/NC2,
необходимо установить в качестве выходного разъема NO2/COM2/NC2
для электромагнитного замка при помощи утилиты Batch Configuration
или iVMS-4200.
5.4.2 Подключение магнитоконтактного датчика
Магнитоконтактный датчик для моделей DS-KD8102-V/DS-KD8002-VM
Для моделей DS-KD8102-V/DS-KD8002-VM есть два способа подключения
магнитоконтактного датчика.
