Руководство пользователя – Вызывные панели (D-серия)
20
4.2 Разъемы и интерфейсы DS-KD6002-VM

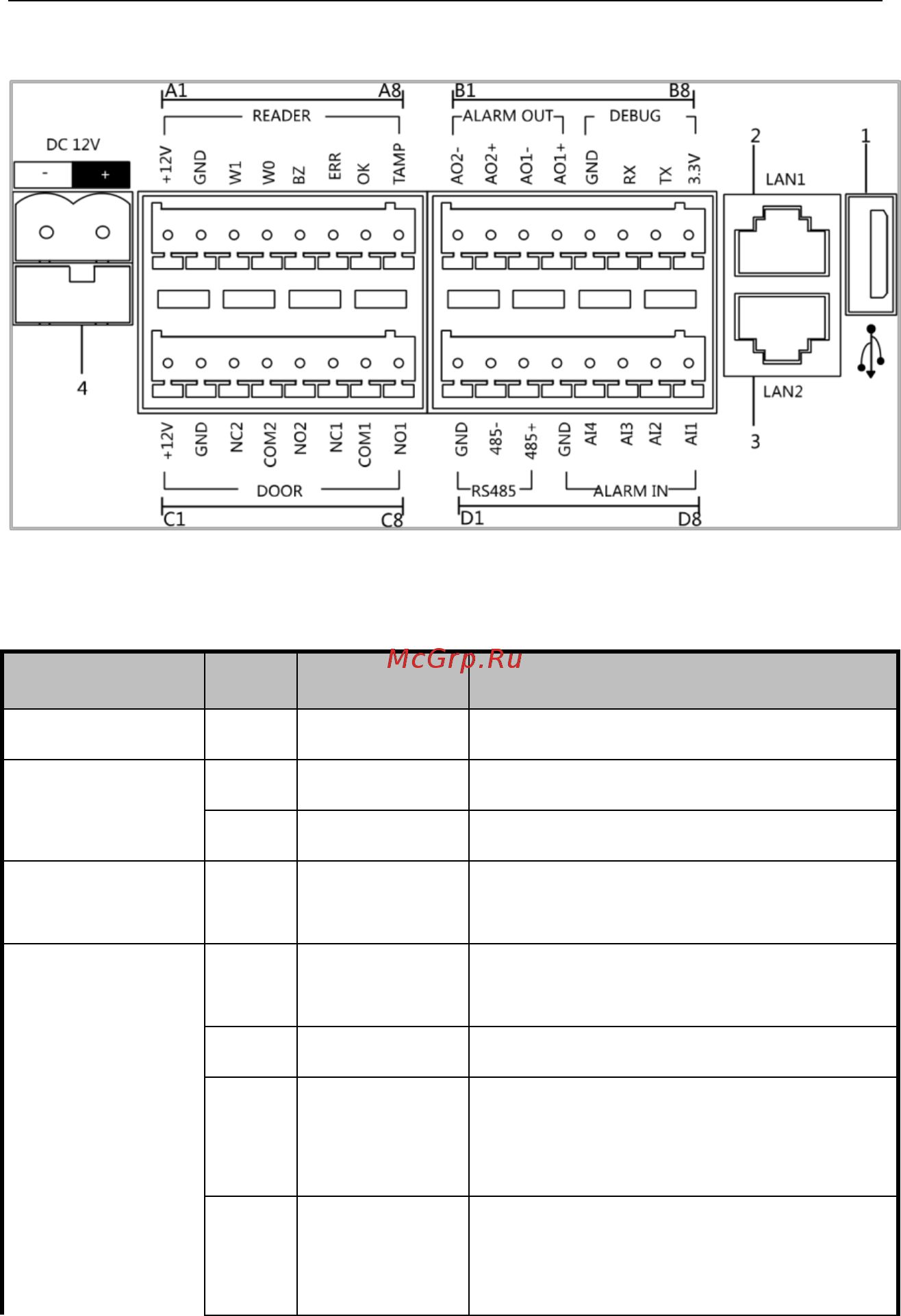

Рисунок 4-2 Разъемы и интерфейсы DS-KD6002-VM
Таблица 4-2 Описание разъемов и интерфейсов
Название
No.
Интерфейс
Описание
USB
1
USB
USB интерфейс
LAN
2
LAN1
Сетевой интерфейс
3
LAN2
Зарезервировано
Разъем
питания
4
DC 12В
Вход для подачи питания DC 12В
READER
(считыватель)
A1
12В
Выход подачи питания для
считывателя карт
A2
GND
Заземление
A3
W1
Интерфейс передачи данных
Wiegand считывателя:
Data1
A4
W0
Интерфейс передачи данных
Wiegand считывателя:
Data0
