Руководство пользователя – Вызывные панели (D-серия)
37
Рисунок 5-24 Подключение входов тревожных устройств для DS-KD8102-V/DS-
KD8002-VM
Подключение входов тревожных устройств для DS-KD6002-VM

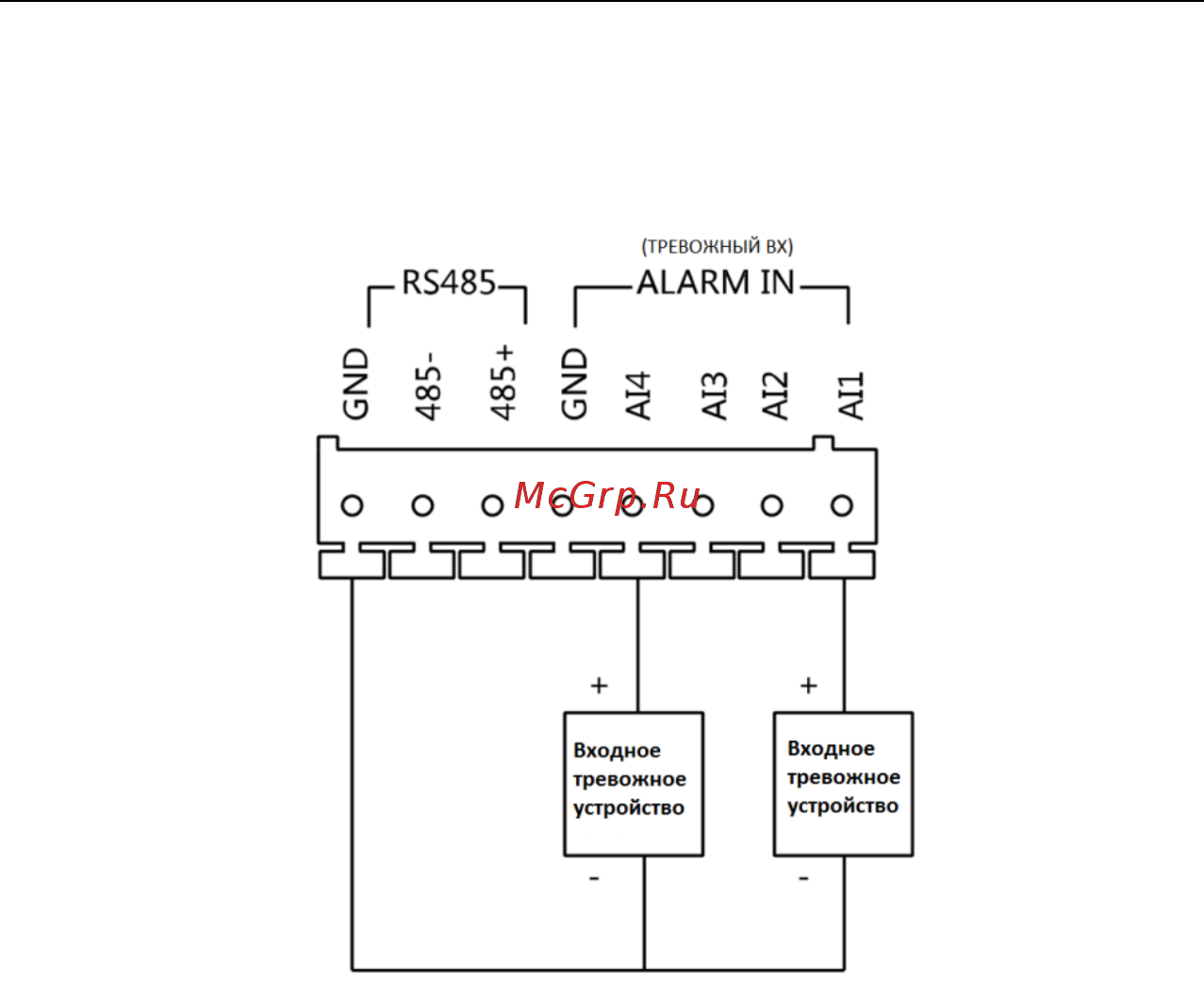

Рисунок 5-25 Подключение входных тревожных устройств для DS-KD6002-VM
5.4.6 Подключение выходов тревожных устройств
Подключение выходов тревожных устройств для DS-KD8102-V/DS-
KD8002-VM
