Руководство пользователя – Вызывные панели (D-серия)
26
Рисунок 5-7 Вид сверху
Размер монтажной коробки для моделиDS-KD8002-VMдолжен быть:
407.5 мм × 135 мм × 55 мм.
Указаны примерные размеры, актуальные размеры могут немного
отличаться.
5.2.2 Установка DS-KD8002-VM на стену с монтажной коробкой
1. Извлеките монтажную коробку и шурупы из коробки.
2. Сделайте нишу в стене для установки монтажной коробки. Размер ниши
должен быть больше размера монтажной коробки. Размер ниши должен
быть: 136 (длина) × 408.5 (ширина) × 55.5 (высота) мм.

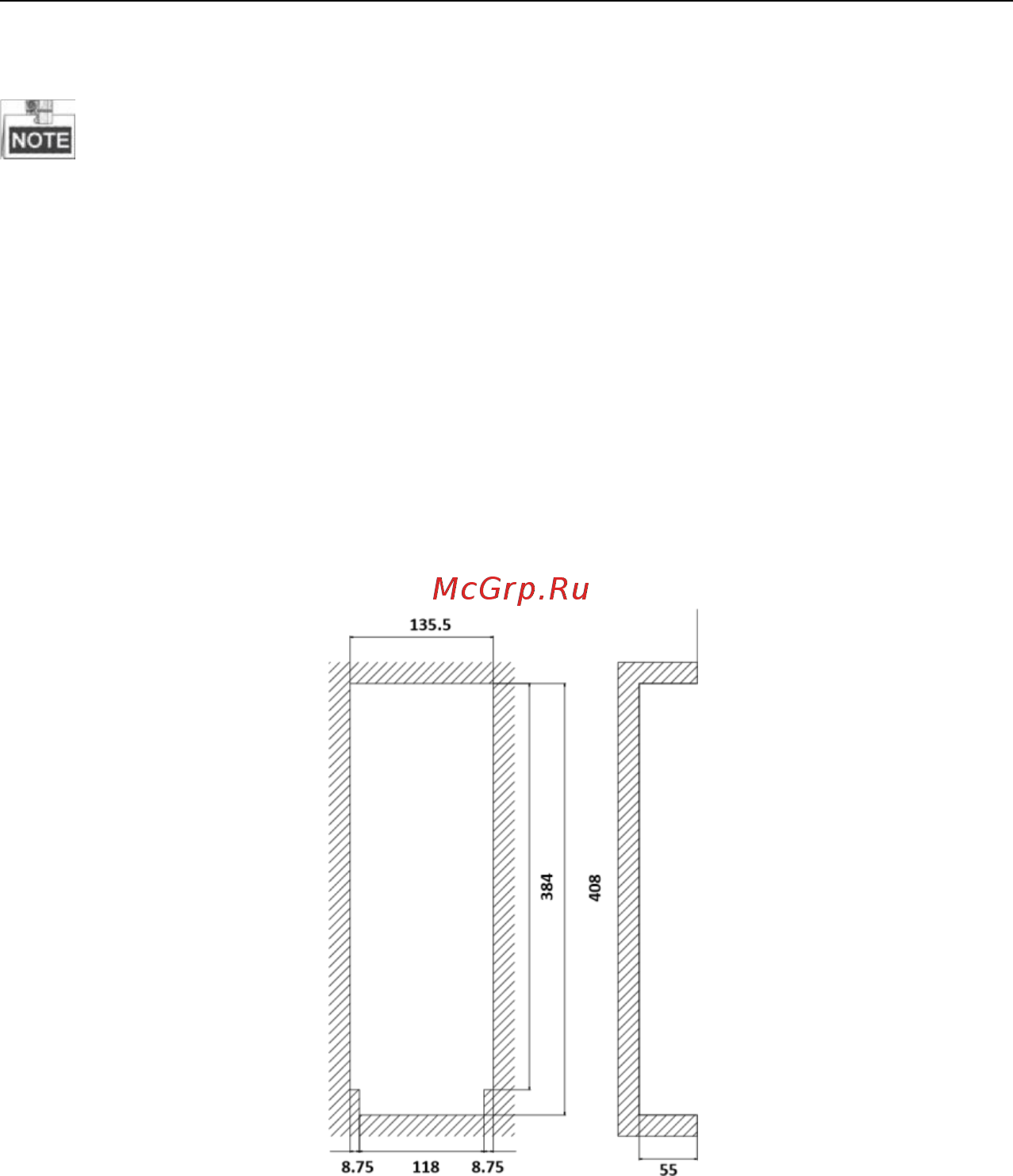

Рисунок 5-8 Размеры ниши
3. Установите монтажную коробку в нишу и зафиксируйте ее четырьмя
шурупами PA4, как показано на рисунке ниже.
