SLOT3
P
R
/C
R
/R P
B
/C
B
/B
Y/G
COMPONENT/RGB IN LAN
AUDIO
AUDIO
OUT
Y , P
B , P R ,
OUT
P
R
P B
Y
L
R
C
O
MP
O
NEN T VIDE
O
O
UT
11
Подсоединения

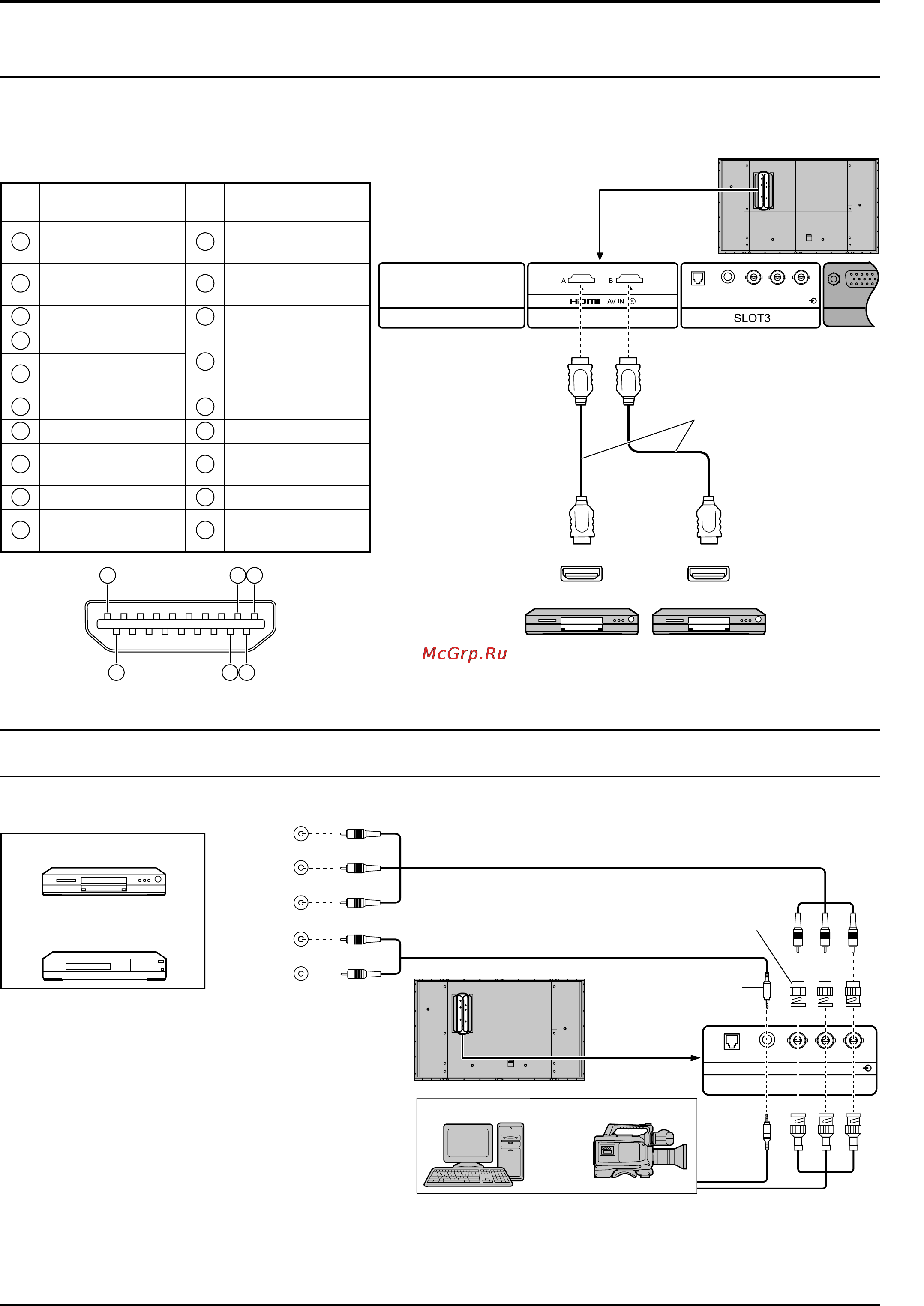

Подключение HDMI
Подключение COMPONENT / RGB
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 48)
• Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
• Необходим сигнал синхронизации по G. (см. стр. 52)
Разъем
адаптера RCA-BNC
Компьютер
Видеокамера RGB
или
DVD
Пример источника входного
сигнала
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
PC IN
AUDI
SLOT1 SLOT2
HDMI
AV OUT
HDMI
AV OUT
P
R
/C
R
/R P
B
/C
B
/B
Y/G
COMPONENT/RGB INLAN
AUDIO
Этот аппарат в качестве стандартного оборудования оснащен блоком разъемов, который равноценен блок
разъемов Dual HDMI (TY-FB10HMD).
Кабель HDMI
Мини штекер
(M3)
DVD плеер DVD плеер
[ Расположение контактов и названия сигналов ]
Примечание: Дополнительные устройства и кабели, показанные на рисунке, не входят в данный комплект.
Контакт
№
Название сигнала
Контакт
№
Название сигнала
1
T.M.D.S. данные 2+
11
Тактовая частота T.M.D.S.
экранированная
2
T.M.D.S. данные 2
экранированные
12
Тактовая частота-
T.M.D.S.
3
T.M.D.S. данные 2-
13
CEC
4
T.M.D.S. данные 1+
14
Зарезервирован
(не подсоединен)
5
T.M.D.S. данные 1
экранированные
6
T.M.D.S. данные 1-
15
SCL
7
T.M.D.S. данные 0+
16
SDA
8
T.M.D.S. данные 0
экранированные
17
DDC/CEC Земля
9
T.M.D.S. данные 0-
18
+5 B
10
Тактовая частота+ T.M.D.S.
19
Детектор «горячего»
подключения
18
19
3 1
4 2
