SLOT3
P
R
/C
R
/R P
B
/C
B
/B
Y/G
COMPONENT/RGB INLAN
AUDIO
59
Использование сетевых функций
Данный аппарат оснащен сетевыми функциями, чтобы с помощью компьютера управлять подключенным через сеть дисплеем.
Примечание:
Для использования сетевых функций задайте каждый параметр “Настройка сети” и убедитесь, что параметр
“Выбор управления интерфейса” установлен на “LAN” (см. стр. 53).
При заданном параметре “LAN” питание слота включено и индикатор питания горит оранжевым цветом,
при условии что питание пульта дистанционного управления установлено на “ВЫКЛ” (состояние ожидания),
независимо от установки “Slot power”. (см. стр. 56).

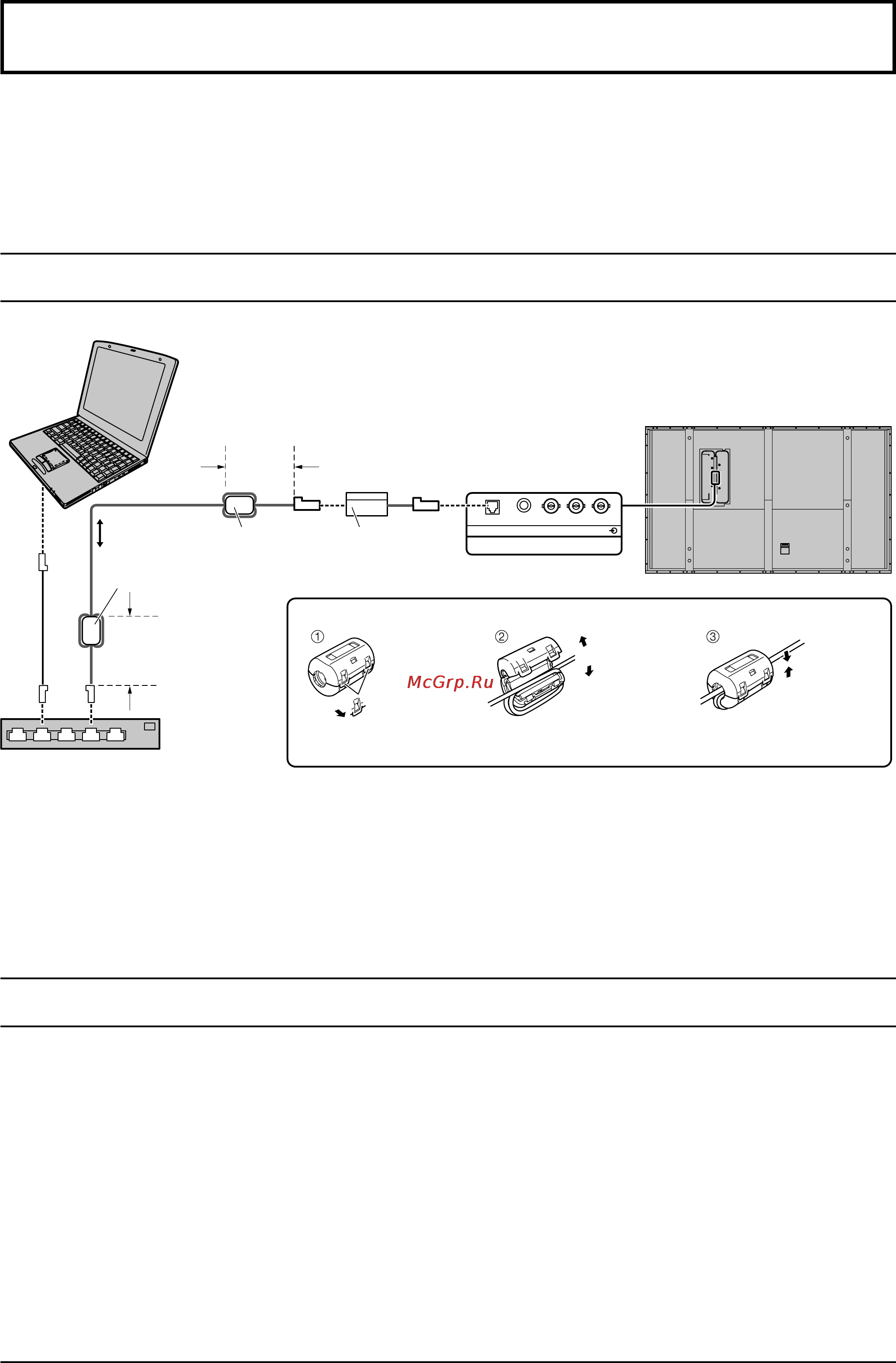

Пример сетевого подключения
Командное управление
Примечания:
• Размещайте кабель LAN вдали от других соединительных кабелей (кроме кабеля питания).
• Убедитесь, что широкополосный маршрутизатор или концентратор поддерживают 10BASE-T/100BASE-TX.
• Для подключения устройства с помощью 100BASE-TX используйте LAN-кабель “категории 5”.
• Прикосновение к разъему LAN заряженной статическим электричеством рукой (или телом) может привести к повреждениям.
Не прикасайтесь к разъему LAN или к металлической части LAN-кабеля.
• Для получения инструкций относительно подключения обратитесь к своему сетевому администратору.
С помощью сетевых функций управление аппаратом можно осуществлять так же, как и через последовательный
порт, из сети.
Поддерживаемые команды
Поддерживаются команды, используемые для последовательного управления (см. стр. 10).
Примечание:
Обратитесь к своему дилеру Panasonic для получения подробной информации относительно использования команд.
Дисплей (основной аппарат,
задняя панель)
Концентратор или широкополосный
маршрутизатор
Сетевой кабель
(не входит в комплект поставки)
КОМПЬЮТЕР
Менее
10 см
Менее
10 см
Ферритовый сердечник
(входит в комплект поставки)
Ферритовый сердечник
(входит в комплект
поставки)
Установка ферритового сердечника
Оттяните лапки
(в двух местах)
Обмотайте
кабель два раза
Откройте
Надавите на
кабель и закройте
Фильтр для
подавления помех
(входит в комплект
поставки)
