2/2Установка
Установка мультиэкрана
Настройка Картинка-В-Картинке
Верт. Положение
Установка таймера
Настройка сети
Уст-ка текущего времени
Ориентация дисплея
Пейзаж
× 2
Установка
мультиэкрана
Горизонтальный
размер
ВЫКЛ
A1
ВЫКЛ
Синхр. яркости
Вертикальный размер
Положение
ВЫКЛ
Скрывать
видео
на
стыке
× 2
Установка
мультиэкрана
43

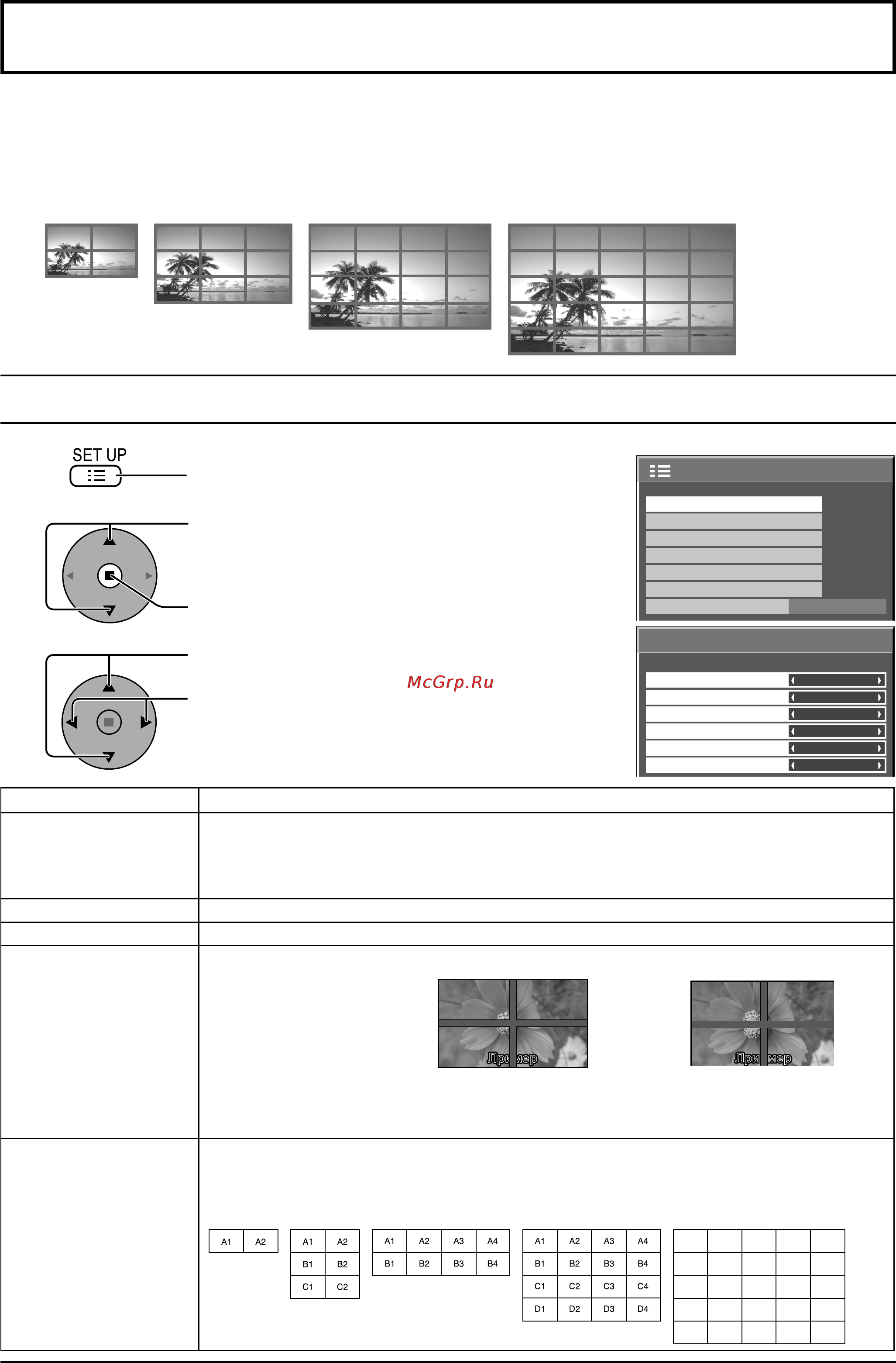

Настройка MULTI DISPLAY (Мульти-дисплея)
Объединив плазменные дисплеи в группы, например, как на рисунке ниже, можно отображать увеличенное
изображение на всех экранах.
В этом режиме работы каждому плазменному дисплею следует присвоить номер для определения его расположения.
(Пример)
группа из 16 (4 × 4)
группа из 4 (2 × 2)
группа из 9 (3 × 3) группа из 25 (5 × 5)
Как настроить MULTI DISPLAY
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопки отображается меню “Установка
мультиэкрана”.
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопок выбирается “ВКЛ” или “ВЫКЛ”.
Нажимом кнопки отображается экран меню
“Установка”.
1
2
3
Пункт Подробности
Установка мультиэкрана
Выберите “ВКЛ” или “ВЫКЛ”.
Примечание:
Если Вы установите пункт Установка мультиэкрана в положение ВКЛ, опция Верт.
положение будет недоступна.
Горизонтальный размер Выберите “× 1”, “× 2”, “× 3”, “× 4”, “× 5”.
Вертикальный размер Выберите “× 1”, “× 2”, “× 3”, “× 4”, “× 5”.
Скрывать видео на
стыке
Выберите “ВКЛ” или
“ВЫКЛ”.
Скрывает стыки между дисплеями.
ЛримерЛример
Подходит для отображения
фильмов.
Отображает стыки между дисплеями.
ЛриЛри мермер
Подходит для отображения
неподвижных изображений.
ВКЛ ВЫКЛ
Положение
Выберите нужный номер расположения. (A1-E5 : Обращайтесь к следующему)
Расположение номеров дисплеев для каждого варианта монтажа.
(Пример)
( 2 × 1) ( 2 × 3 ) ( 4 × 4 )( 4 × 2 ) ( 5 × 5 )
A1 A2 A3 A4 A5
B1 B2 B3 B4 B5
C1 C2 C3 C4 C5
D1 D2 D3 D4 D5
E1 E2 E3 E4 E5
