Увеличение1 Увеличение2
Панорамный Panasonic Авто
Увеличение3
16:9
4:3
14:9
17

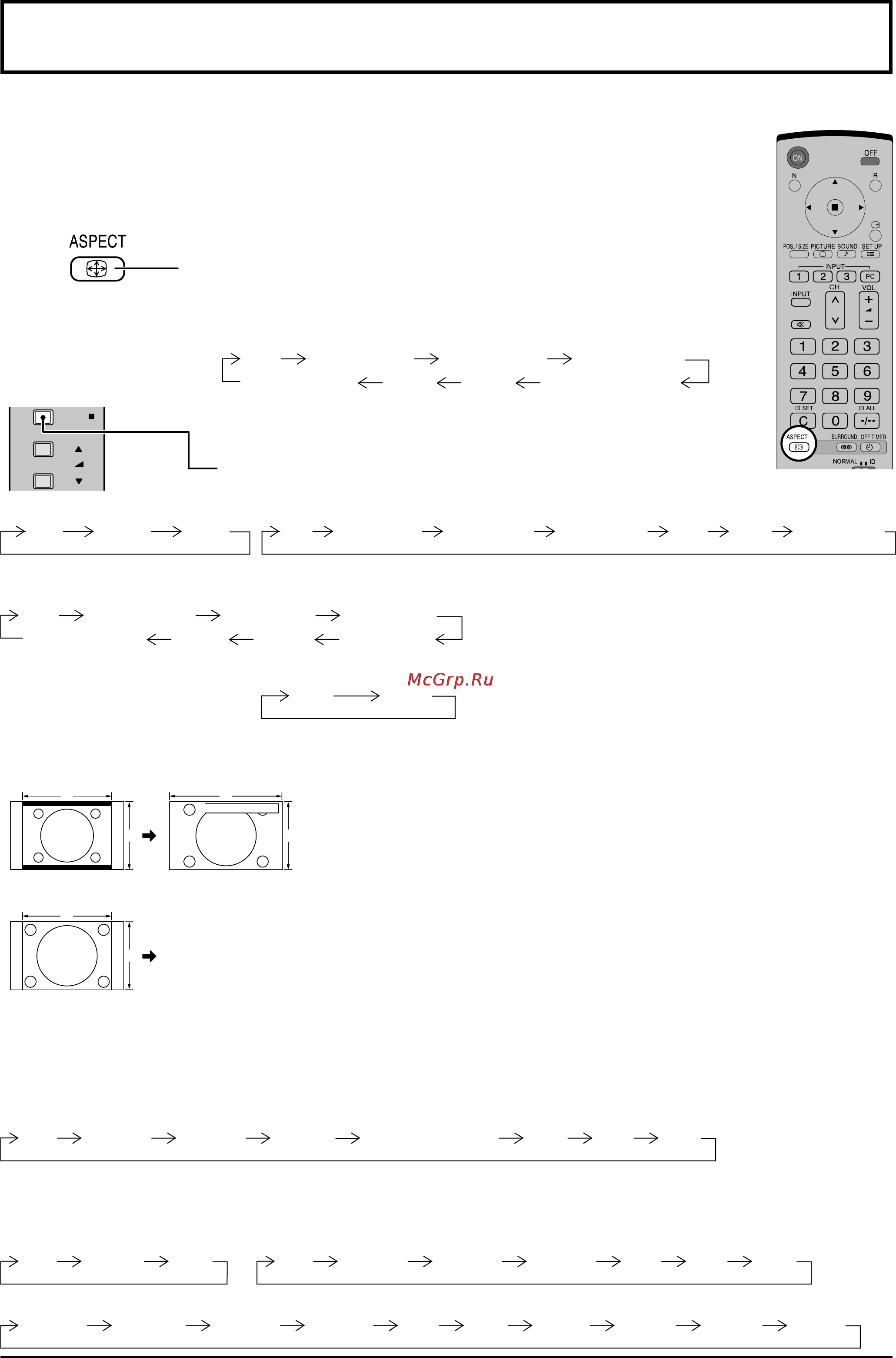

Регуляторы ASPECT
Плазменный дисплей позволит Вам насладиться изображением максимального размера, включая изображение
широкоэкранного формата.
Примечание:
Имейте в виду, что если Вы помещаете дисплей в общественном месте с коммерческими целями или для общественного показа,
а затем используете функцию выбора соотношения сторон для уменьшения или увеличения изображения, Вы можете тем
самым нарушать авторские права, охраняемые законом. Запрещается показ или изменение защищенных авторскими правами
материалов третьими лицами с коммерческими целями без предварительного разрешения владельца авторских прав.
Для входного сигнала HD [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i,
750 (720) / 60p • 50p]:
4:3 полноэкранный
Увеличение1
14:9Панорамный
Увеличение2
Увеличение3
4:3
16:9
[Во время операций MULTI PIP]
• Изображение и изображение,
Изображение в изображении :
4:3 16:9
• Другие :
Переключение формата невозможно.
[с аппарата]
Нажимайте повторно, чтобы перемещаться через варианты экранного отношения
:
Относительно подробностей о режиме формата, пожалуйста, см. раздел “Список
режимов формата” (стр. 62).
Примечание:
При выборе входного слота, который используется на блок сдвоенных
видео разъемов BNC (TY-FB9BD), нельзя выбрать Panasonic Авто.
Каждым нажимом кнопки ENTER изменяется режим формата.
Примечания:
• Режим Panasonic Авто можно выбрать только при
выбранном режиме входного сигнала Video.
• Режим экранного отношения сохраняется
отдельного для каждого входного терминала.
•
Не допускайте показа изображения в режиме 4:3 в
течение длительного периода времени, так как это может
привести к тому, что на панели плазменного дисплея
останется постоянное остаточное изображение.
Panasonic Авто
Дисплей будет автоматически увеличен (в зависимости от источника изображения), позволяя Вам смотреть изображение в максимальном размере.
Panasonic Авто
4 16
3 9
Примечания:
• Режим “Panasonic Авто” предназначен для автоматического
регулирования экранного отношения для обеспечения
смешивания программных материалов 16:9 и 4:3. Некоторые
программы 4:3, такие как экраны данных фондовой биржи,
могут иногда приводить к неожиданному изменению размера
изображения. При просмотре подобных программ рекомендуется
установить экранное отношение ASPECT в 4:3.
• Если регулировка изображения Верт. положение/Верт. размер
выполняется в режиме
“Panasonic Авто” с форматом 16:9, то
регулировка не запоминается. При выходе из режима экран
возвратится к предыдущей регулировке.
Для изображения
формата почтового
Изображение расширено
4
3
Изменения в соответствии с
установкой режима “Panasonic
Авто” (см. стр. 50).
Для изображения 4:3
4:3 Zoom1 16:9 JustZoom2 Zoom3 Panasonic Auto 14:9
Режим Все форматы
Установите опцию “All Aspect (Все форматы)” на “On” в меню Options, чтобы разрешить режим расширенного формата
(стр. 56). В режиме All Aspect (Все форматы) режим формата изображений переключается следующим образом.
Относительно подробностей о режиме формата, пожалуйста, см. раздел “Список режимов формата” (стр. 62).
Для входного сигнала VIDEO (S VIDEO):
Примечание:
•
При выборе входного слота, который используется на блок сдвоенных видео разъемов BNC (TY-FB9BD), нельзя выбрать Panasonic Авто.
• В режиме All Aspect (Все форматы) “Panasonic Авто” отображается как “Panasonic Auto”.
Для входного сигнала SD (525 (480) / 60i
•
60p, 625 (575) / 50i
•
50p):
4:3 Zoom 16:9
Для входного сигнала ПК:
Для входного сигнала HD [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p • 50p]:
4:3 Zoom1 16:9 JustZoom2 Zoom3 14:9
4:3 Full Zoom1 16:9 Just1Zoom2 Zoom3 14:9 Just2 4:3 (1) 4:3 (2)
Для входного сигнала VIDEO (S VIDEO):
4:3 Zoom 16:9
Для входного сигнала ПК: Для входного сигнала SD (525 (480) / 60i • 60p, 625 (575) / 50i • 50p):
4:3
Увеличение1
16:9
Увеличение2 Увеличение3
14:9
Панорамный
VOL
ENTER/
+
/
-
/
Поверхность правой стороны
