Panasonic TH-103PF12W [15/68] Основные регуляторы
![Panasonic TH-103PF12W [15/68] Основные регуляторы](/views2/1037325/page15/bgf.png)
INPUT
MENU
V OL
ENTER/
+ /
-
/
Основной аппарат
Изображение Установка
Звук Поз./размер
Нормальный
просмотр
15

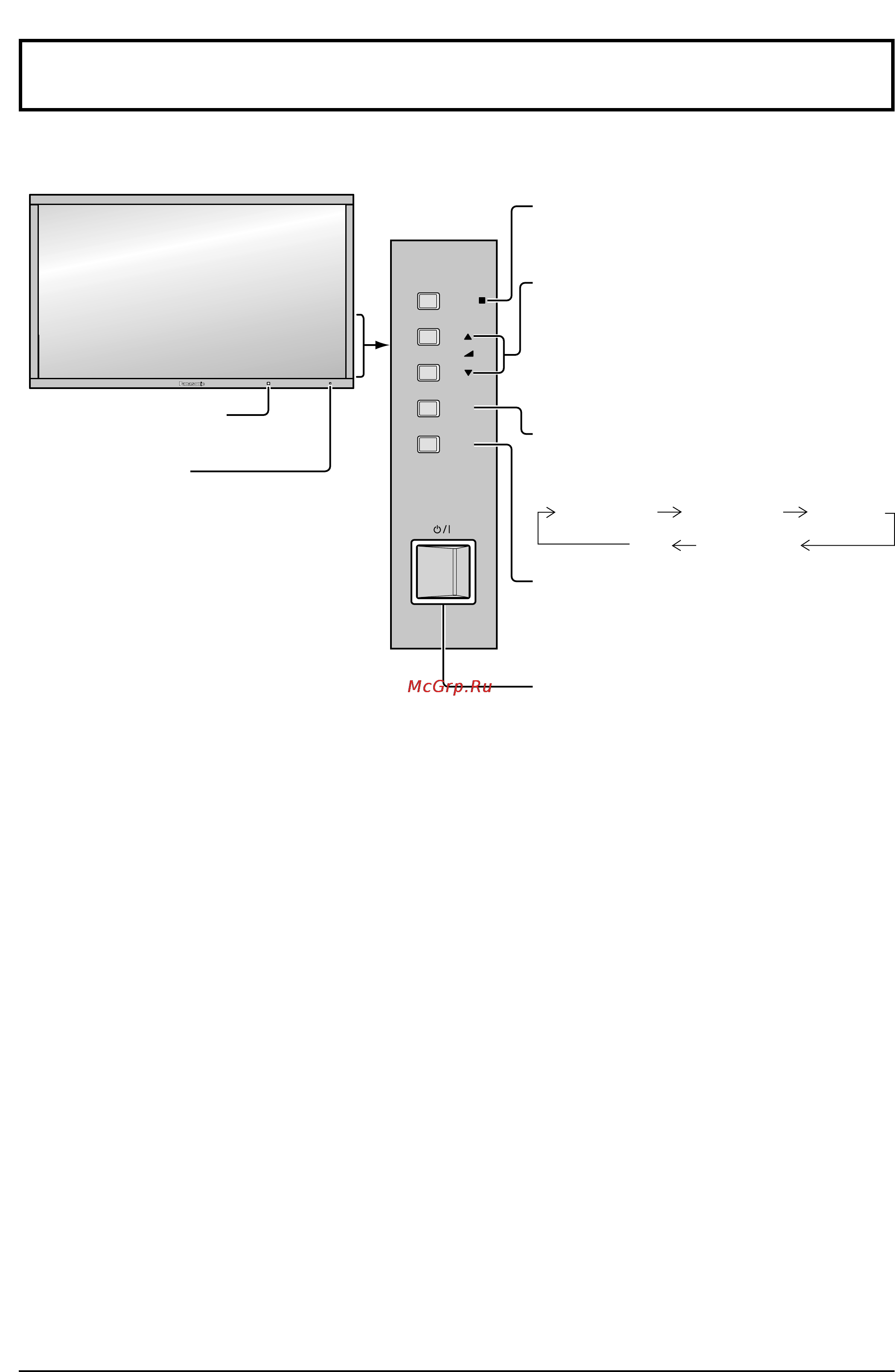

Основные регуляторы
Индикатор питания
Индикатор питания высветится.
•
Питание выключено
.....................
не подсвечен ( пока кабель питания
подключен к розетке, устройство
потребляет незначительное
количество энергии).
• Режим ожидания
...................Красный
Оранжевый (когда параметр
“Slot power” установлен на
“On”. См. стр. 56)
Оранжевый (в зависимости
от типа установленной
функциональной панели,
когда на слот подается
питание)
Оранжевый (когда параметр
“Выбор управления
интерфейса” установлен на
“LAN”. См. стр. 53)
• Питание включено
...................Зеленый
• DPMS (Управление питанием)
...................Оранжевый (При входном
сигнале PC. См. стр. 40)
Регулировка громкости
Громкость Больше “+” Меньше “–”
Когда отображается экран меню.
“+”: нажмите для перемещения курсора вверх
“–”: нажмите для перемещения курсора вниз
(см. стр. 21)
Экран MENU ВКЛ/ВЫКЛ
Нажимом кнопки MENU переключается экран
меню. (см. стр. 21)
Главный выключатель
питания вкл/выкл
Кнопка ввода/формата
(см. стр. 17, 21)
Кнопка INPUT
(Выбор входного сигнала)
(см. стр. 14)
Поверхность
правой стороны
Датчик дистанционного
управления
