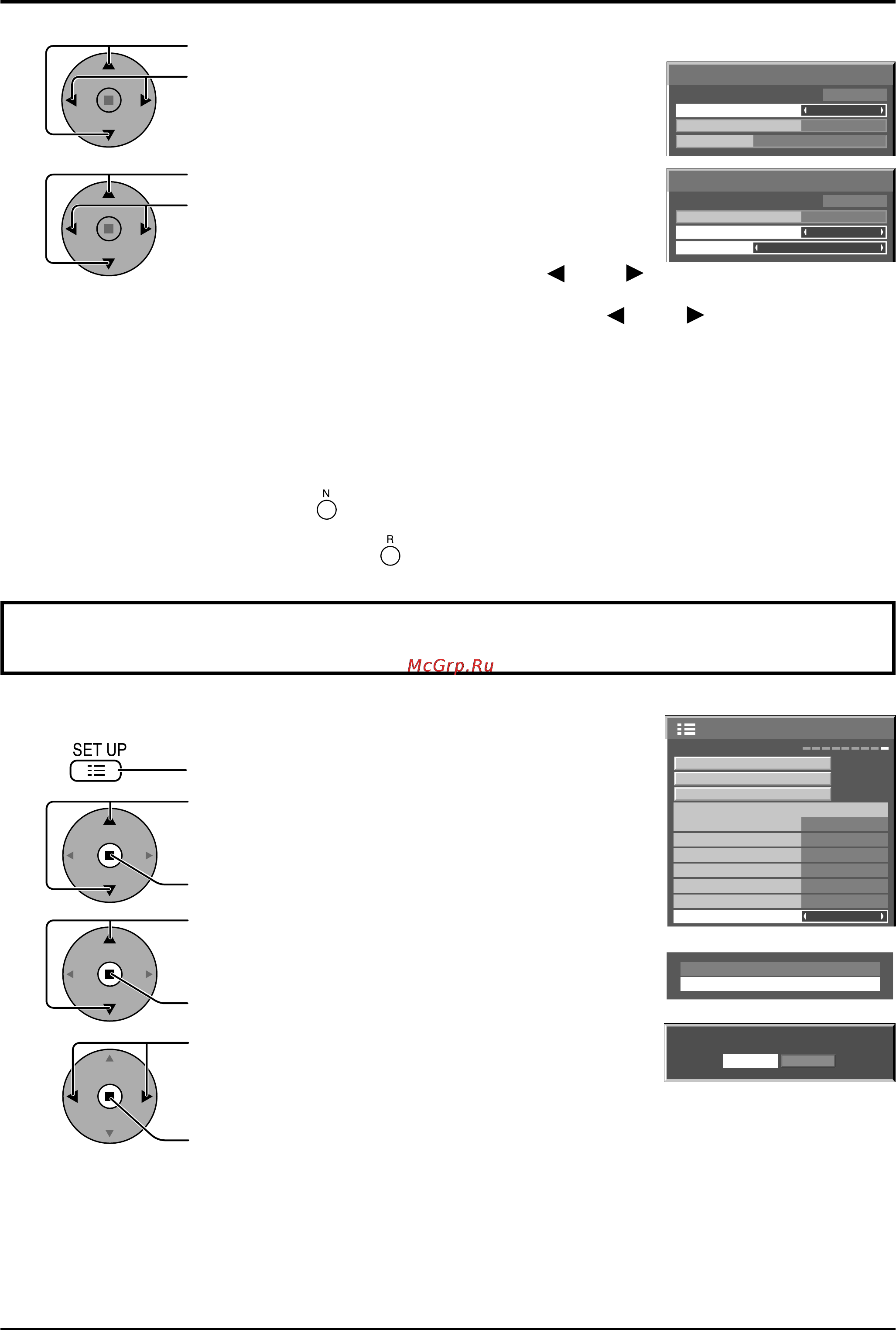

![Panasonic TH-103PF12W [58/68] Заводское состояние](/views2/1037325/page58/bg3a.png)
Weekly Command Timer
02
10:30
Command No
Time
IMS:SL1
Command
1
Program
Weekly Command Timer
Command
02
Command No
IMS:SL1
10:30
Time
1
Program
1/2
Сигнал
PC
ВЫКЛ
Эн/cб в режиме ожидания
ВЫКЛ
Управление питанием
ВЫКЛ
Авто выключение
ВЫКЛ
Язык экранного меню Русский
Выбор входа: компонент/RGB
RGB
Имя входа
Энергосбережение
Установка
Хранитель экрана
Уст-ки продления срока службы
Shipping
YES NO
58
Options Adjustments (Настройка параметров)
[с аппарата]
1 Нажмите кнопку MENU до тех пор, пока не высветится меню “Установка”.
2 Нажмите кнопку Громкость Вверх “+” или Вниз “–”, чтобы выбрать “Язык экранного меню”.
3
Нажмите и удерживайте кнопку ENTER до тех пор, пока не высветится меню “Shipping” (заводские установки).
4 Нажмите кнопку Громкость Вверх “+” или Вниз “–”, чтобы выбрать “YES” (да).
5 Нажмите кнопку ENTER и подождите 10 сек.
Нажмите, чтобы выбрать Command No.
Нажмите, чтобы выбрать номер команды.
6
Нажмите, чтобы выбрать Time/Command.
Нажмите, чтобы установить каждый пункт.
Time: Установите время выполнения командной
программы.
Однократное нажатие кнопки “ ” или “ ”
изменяет “Time” на 1 минуту.
Продолжительное нажатие кнопки “ ” или “ ” изменяет “Time” на
15 минут.
Command: Выберите команду для выполнения в установленное время. Этот аппарат
принимает для установки 64 команды. (см. стр. 65)
Примечания:
• Команды выполняются в порядке времени выполнения, вне зависимости от номера
команды.
• Если время выполнения команды накладывается на времена других команд, эти
команды выполняются в порядке номеров.
• При нажатии время становится --:--, а команда становится ---.
7
Примечание:
Для возврата к предыдущему экрану нажмите .
Экран установки команд
Эта функция позволяет Вам заново установить аппарат на заводские установки.
Заводское состояние
1
4
Нажмите для отображения экрана меню “Установка”.
Нажатием выберите “Язык экранного меню”.
Нажмите и удерживайте более 3 секунд.
Нажатием выберите “Shipping”.
Нажмите для отображения меню “Shipping”.
Нажмите, чтобы выбрать “YES” (да).
Нажмите, чтобы подтвердить.
2
3
Options
Shipping
