Беларуская-9
Беларуская

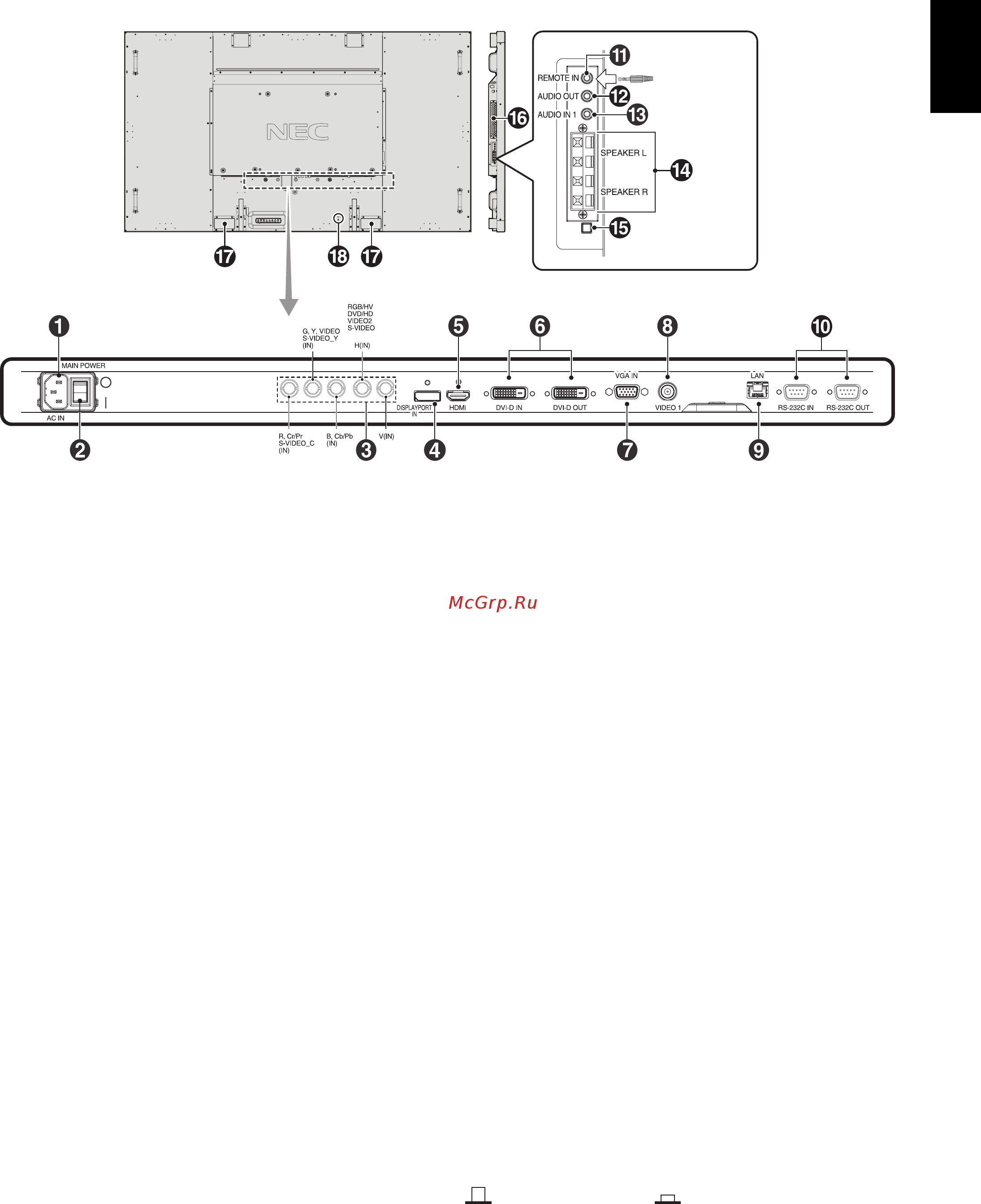

Панэль раздымаў
Ад дадатковае
прылады
кіравання
쐃 Раздым «AC IN» (уваход сілкавання)
Для далучэння кабелю сілкавання з камплекту пастаўкі.
쐇 Галоўны пераключальнік сілкавання
Умыкае і вымыкае галоўнае сілкаванне.
쐋 Уваход «RGB/HV» [Ч, З, С, Г, В] (BNC-раздым)*
Увод аналагавага RGB-сігналу ад прылады з RGB-
выхадам.
Таксама сюды далучаецца такое абсталяванне, як DVD-
прайгравальнікі, HDTV-прылады і прыёмнікі лічбавага
тэлебачання. Да раздыму зялёнага сігналу можна
далучыць сігнал сінхранізацыі па зялёным.
Гэты ўваход можа выкарыстоўвацца з крыніцамі RGB,
DVD/HD ці відэа. Від сігналу можна абраць у наладах
раздымаў — «TERMINAL SETTING».
쐏 Раздым «DISPLAYPORT»
Увод сігналаў DisplayPort.
쐄 Раздым «HDMI»
Увод лічбавых HDMI-сігналаў.
쐂 Раздым «DVI» (DVI-D)
IN (уваходны раздым): Увод лічбавага RGB-сігналу
ад камп’ютара або HDTV-прылады з лічбавым RGB-
выхадам.
* Раздым не падтрымлівае аналагавы ўваход.
OUT (выходны раздым): Вывад DVI-сігналу са злучэння
DVI IN або HDMI.
쐆
Раздым «VGA IN» (15-кантактны міні-раздым D-Sub)
Увод аналагавага RGB-сігналу ад камп’ютара або іншай
прылады з RGB-выхадам.
쐊 Раздым «VIDEO1 IN» (BNC-раздым)
Увод кампазітнага відэасігналу.
쐎 Порт LAN (RJ-45)
Раздым лакальнай сеткі. Гл. старонку 33.
쐅 RS-232C (9-кантактны раздым D-Sub)
IN (уваходны раздым): Далучае порт RS-232C
вонкавага абсталявання (напрыклад, камп’ютар) з мэтай
кіраваць функцыямі RS-232C.
OUT (выходны раздым): Далучае выходны порт RS-
232C. Для злучэння некалькіх манітораў «MultiSync» праз
паслядоўны ланцуг RS-232C.
쐈 Раздым «REMOTE IN» (чорны)
Дазваляе выкарыстоўваць дадатковы правадны пульт
дыстанцыйнага кіравання, далучыўшы яго да манітора.
ЗАЎВАГА. Не выкарыстоўвайце гэты раздым у іншых
мэтах.
쐉 Раздым «AUDIO OUT» (сіні)
Вывад гукавога сігналу з раздымаў «AUDIO IN» № 1,
DPORT і HDMI на вонкавую прыладу (стэрэапрыёмнік,
узмацняльнік і г. д.).
씈 Раздым «AUDIO IN» (сіні)
Увод гукавога сігналу з вонкавага абсталявання:
камп’ютара, відэамагнітафона ці DVD-прайгравальніка.
씉 Раздым вонкавых дынамікаў
Вывад гукавога сігналу з раздымаў «AUDIO» № 1, DPORT
і HDMI.
Чырвоны раздым — плюс (+).
Чорны раздым — мінус (−).
Заўвага. Раздым прызначаны для дынамікаў
15 Вт+15 Вт (8 Ом).
씊 Пераключальнік дынамікаў (унутраныя або
вонкавыя)
Умыкае ўнутраныя або вонкавыя дынамікі.
: Унутраны дынамік : Вонкавы дынамік.
ЗАЎВАГА. Перад тым як пераключаць дынамікі,
вымкніце манітор.
