Количество изгибов должно быть минимальным, а радиус изгиба должен быть не

менее 2х наружных диаметров трубы. Горизонтальные подающие трубы прокладыва-

ются на расстоянии от стены не менее 10÷15 мм.

В местах прохода труб через конструкции (стена, потолок и т.д.) необходимо их про-

кладывать в металлических гильзах и изолировать теплоизоляционным материалом с

рабочей температурой не ниже 200 °С. Температура наружной части теплоизоляции не

должна превышать 40 °С.

Трубопроводы подвода и отвода теплоносителя к радиаторам выполняются с услов-

ным проходом не менее 20 мм.

Для удобства контроля температуры на выходной трубе из аппарата установите би-

металлический термометр 0÷120°С по ГОСТ 2823-73.

О б ъ е м р а с ш и р и т е л ь н о г о б а к а п о з . 8 в ы б и р а е т с я в п р е д е л а х 8

÷12% от объема системы отопления (включая водяной контур аппарата). Открытый

расширительный бак устанавливается на подающей трубе в наиболее высокой точке. В

этом случае он еще выполняет функцию воздухоотводчика.

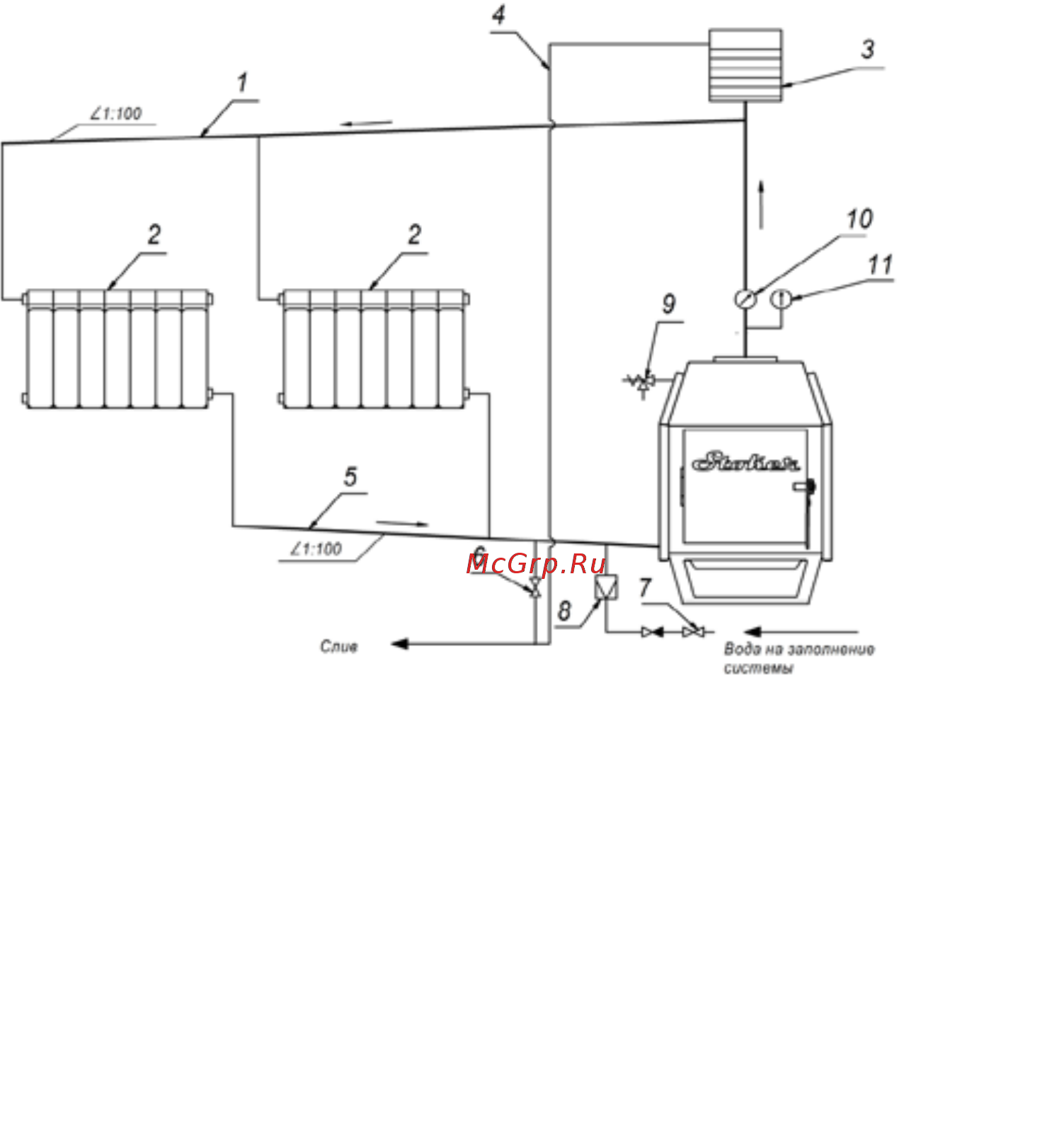

Рисунок-6. Схема подключения с естественной циркуляцией.

Внимание! Располагая расширительный бак в холодном помещении (чердак

и т.п.) необходимо принять меры для устранения возможности замерзания

воды.

1.Труба на подающем трубопроводе Ду 32; 2.Отопительная батарея; 3.Расширитель-

ный бак; 4.Труба перелива; 5.Труба на обратном трубопроводе Ду 32; 6.Вентиль слива;

7.Вентиль холодной воды на заполнение системы; 8.Редукционный и обратный кла-

пана для заполнения системы; 9. Предохранительный клапан; 10.Термометр; 11.Мано-

метр.
