-6-
Конструкция аппарата обеспечивает нагрев и циркуляцию теплоносителя системы
отопления за счет тепловой энергии, высвобождаемой при сжигании топлива. Темпе-
ратура выходящего теплоносителя зависит от интенсивности горения топлива. Этот
процесс управляется подачей воздуха в топку, с помощью зольника-совка поз.3.
5. ВЫБОР ОТОПИТЕЛЬНОГО АППАРАТА
Выбор отопительного аппарата имеет первоочередное значение и требует предмет-
ной консультации специалиста. Какая модель подойдет в каждом конкретном случае –
зависит от объема отапливаемого помещения, его планировки, качества теплоизоляции
стен, климатического района и т.д. На основе опытных данных для климата средней
полосы и среднестатистического здания, с нормальной теплоизоляцией, при высоте
потолков 2,7 м мощность отопления подбирается из расчета 1кВт на 10м² площади
отапливаемого помещения.
6. УСТАНОВКА
6.1 Подготовка к использованию
Освободите аппарат от упаковки, удалите все этикетки и наклейки, поправьте ко-
лосник и зольный ящик.
Проверьте комплектацию аппарата согласно таблицы – 3.
6.2 Установка предохранительного клапана и ТЭН
Предохранительный клапан поз.5 (рисунок - 2), настроенный на давление 0,20 МПа
(2,0 кгс/см
2
или 2,0 бар), устанавливается в резьбовой фланец (G ½) на задней стороне
аппарата через бочонок поз.3.
ТЭН (электронагреватель)
поз.1 предназначен для поддер-
жания номинальной темпера-
туры теплоносителя в системе
отопления. Его можно устано-
вить в резьбовой фланец поз.2
на задней, верхней поверхно-
сти, предварительно уплотнив
резьбу на фланце ТЭН. При
неиспользовании электрона-
гревателя на фланец необхо-
димо смонтировать заглушку
с уплотнением. Заземлите ап-
парат, закрепив провод к болту
заземления поз.4.
Внимание! Монтаж электропроводки производиться согласно существу-
ющих норм по электробезопасности, требованиям ГОСТ P 52161.1-2004,
ГОСТ P 52161.2.35-2008 и действующими «Правилами устройства электро-
установок»
6.3 Установка регулятора тяги
При необходимости установите регулятор тяги (терморегулятор) в специальный
резьбовой фланец или заглушите его сантехнической заглушкой G-¾ с уплотнением.

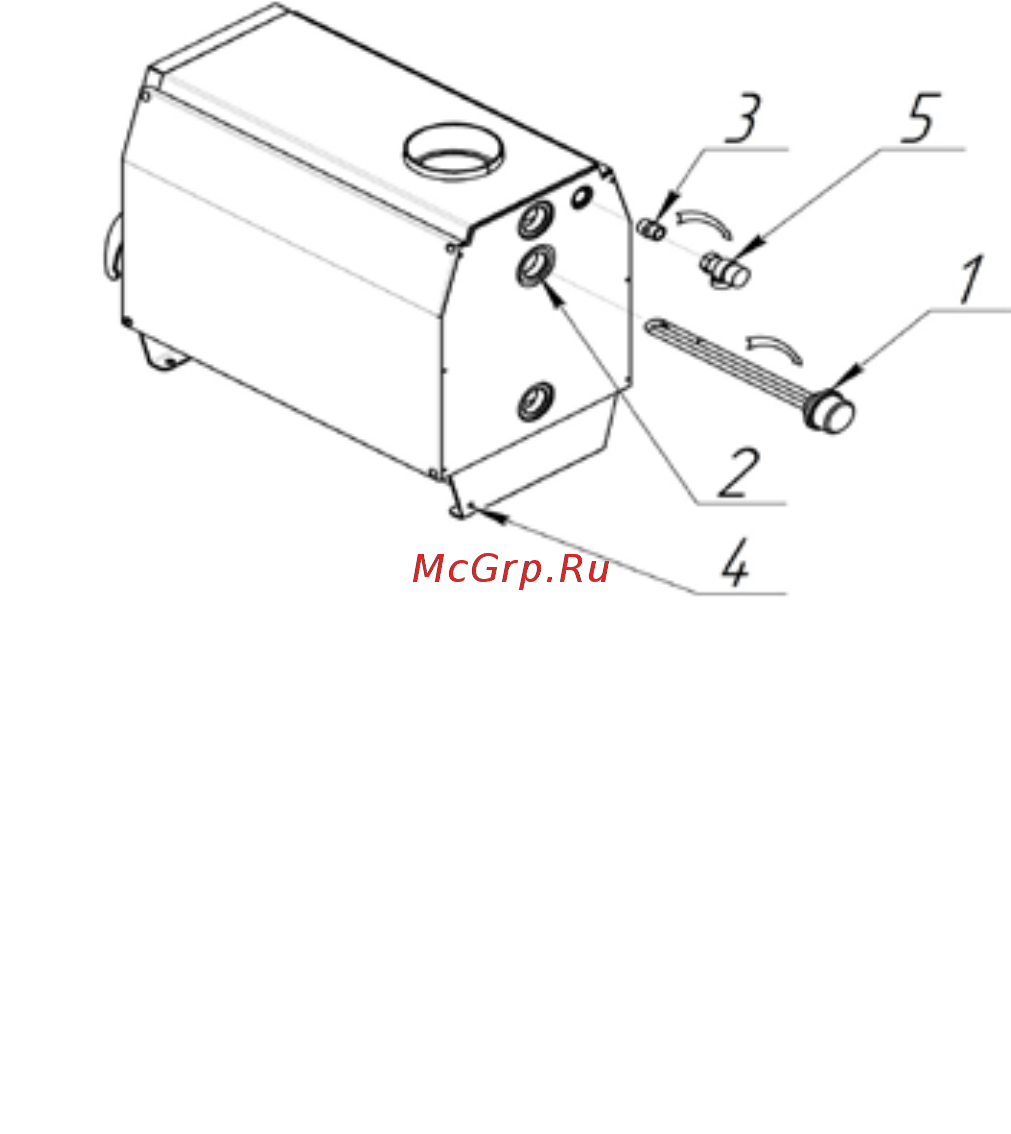

Рисунок-2 . Установка предохранительного клапана и ТЭН
