-14-

Внимание! Обязательно установите на аппарате предохранительный кла-

пан, настроенный на давление 0,20 МПа (2,0 кгс/см² или 2,0 бар), для исключе-

ния повреждения водяного контура аппарата и системы отопления (разрыв).

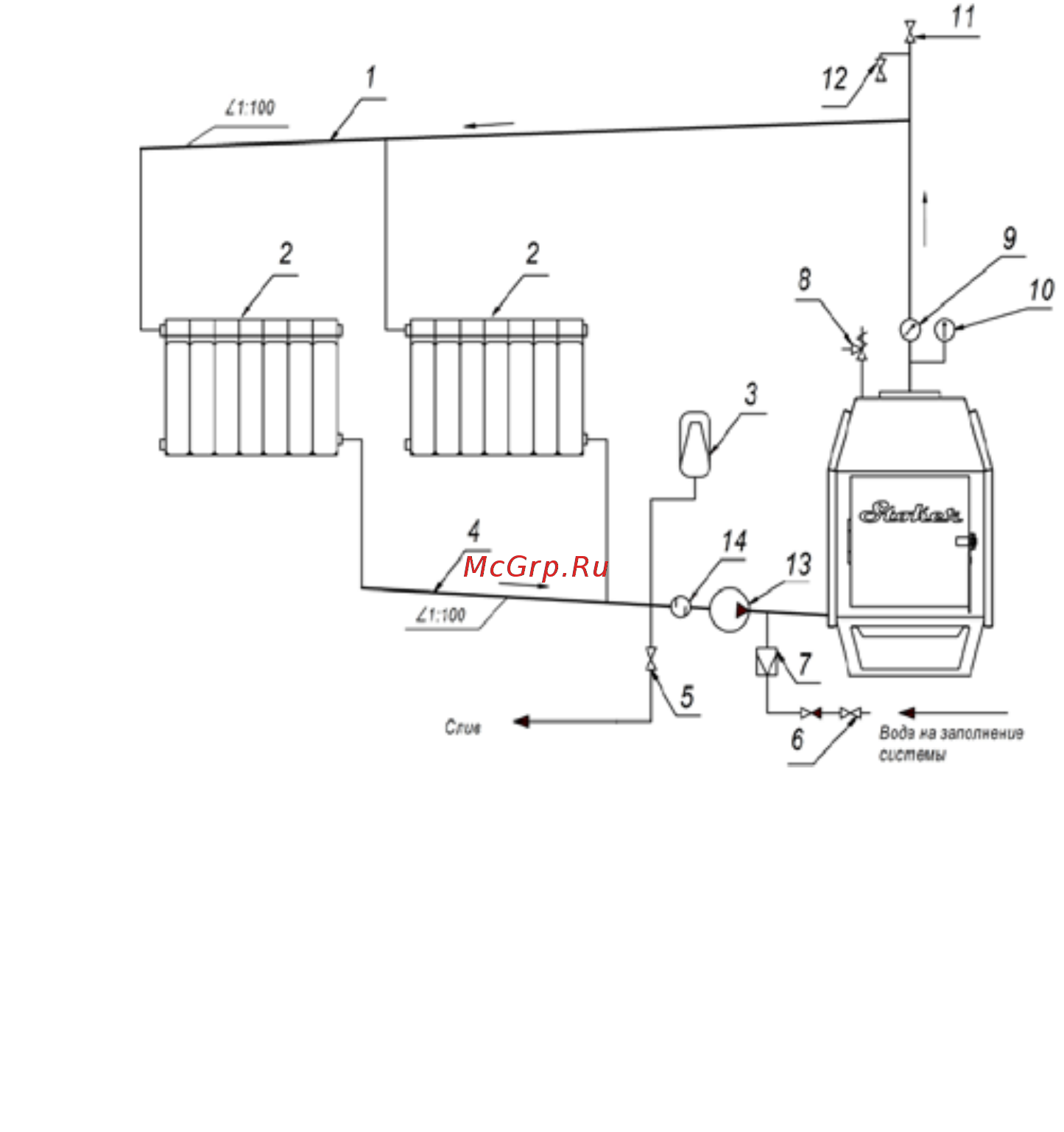

На рисунке 8 изображена рекомендованная схема системы отопления с расшири-

тельным баком мембранного типа и принудительной циркуляцией теплоносителя ма-

лоэтажного строения.

Монтаж, как правило, проводят металлическими, металлопластиковыми или по-

липропиленовыми трубами, используются все виды соединений (сварка, пайка, резь-

бовое соединение и т.д.). В качестве уплотнительного материала можно использовать

лен, ленту ФУМ (ГОСТ 24222-80) и т.д.

Вертикальные и горизонтальные подающие трубы прокладываются на расстоянии

от стены не менее 10÷15 мм и выполняются с условным проходом не менее 25 мм.

В местах прохода труб через конструкции (стена, потолок и т.д.) необходимо их про-

кладывать в металлических гильзах и изолировать теплоизоляционным материалом с

рабочей температурой не ниже 200 °С. Температура наружной части теплоизоляции не

должна превышать 40 °С.

1.Труба на подающем трубопроводе Ду 25; 2.Отопительная батарея; 3.Расшири-

тельный бак; 4.Труба на обратном трубопроводе Ду 25; 5.Вентиль слива; 6.Вентиль

холодной воды на заполнение системы; 7.Редукционный и обратный клапана для за-

полнения системы; 8.Предохранительный клапан; 9.Термометр; 10.Манометр; 11.Ав-

томатический воздухоотводчик; 12.Труба Ду 15 с вентилем; 13. Циркуляционный на-

сос; 14.Сетчатый фильтр.

Рисунок-8. Схема подключения с циркуляционным насосом и расширительным ба-

ком мембранного типа.
