-5-
В конструкцию аппаратов заложена возможность установки ТЭН. Для этого на зад-
ней поверхности, в верхней части, расположена резьбовая муфта поз.8. Электроподо-
грев теплоносителя позволяет оставлять аппарат на длительное время без опасности
замерзания воды в системе отопления. Болт заземления приварен на заднюю ножку
поз.13.
Внимание! При установке блока ТЭН подключение заземления обязательно.

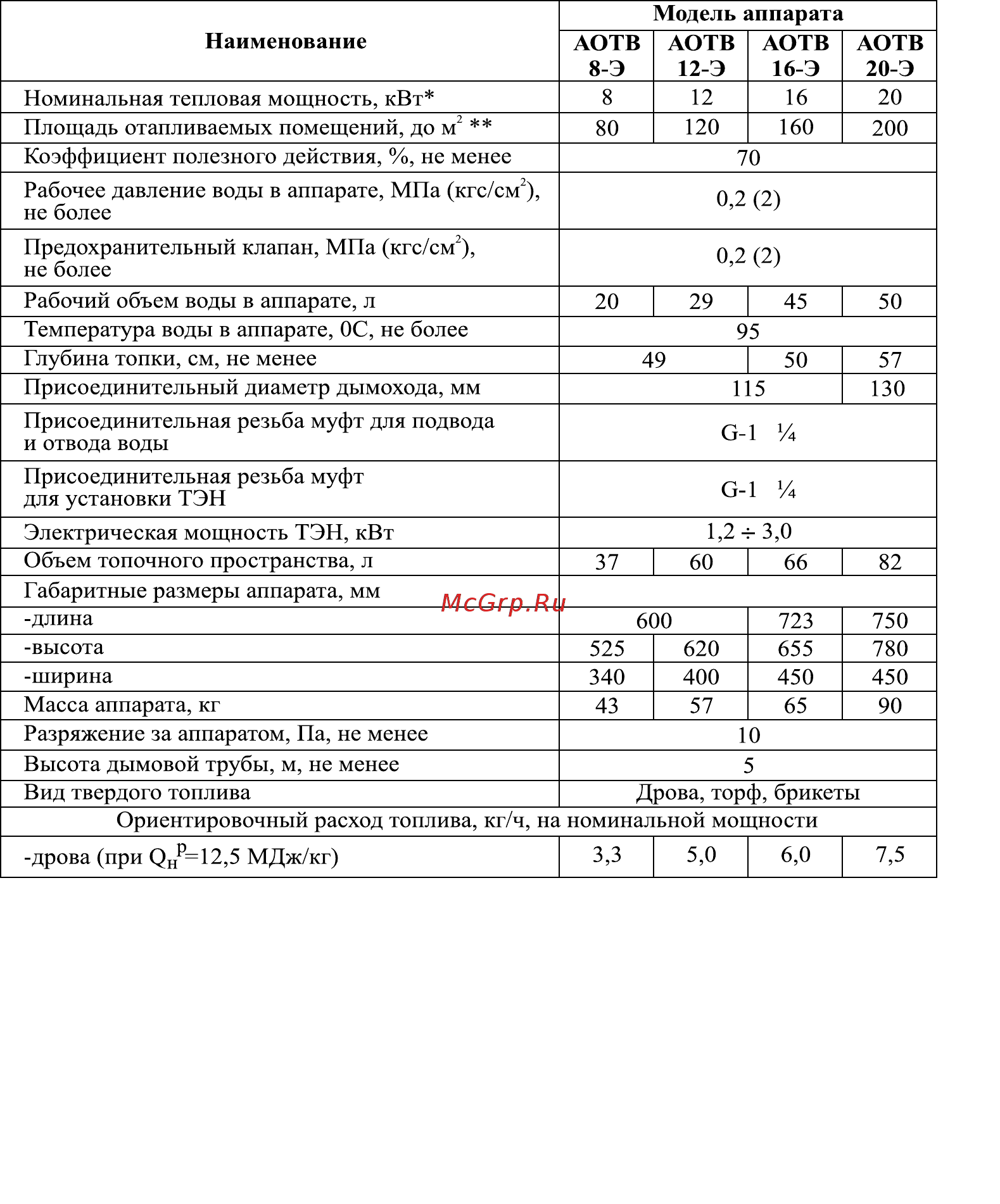

Таблица-1. Технические характеристики
Э – возможность установки на аппарат ТЭН;
*- номинальная мощность аппарата определена из расчета работы котла сухих дро-
вах (влажностью 12…16%). Теплопроизводительность снижается при использовании
влажных дров (влажностью 16…25%) на 10…20%, сырых дров (влажностью 40…75%)
на 30…50%;
**-при высоте потолков 2,7м;
- на аппарате Stoker АОТВ 12-Э, 20-Э- предусмотрена возможность установки регу-
лятора тяги (опция);
- на аппарате Stoker АОТВ 12-Э, 20-Э- установлен термометр.
