-9-

яния до сгораемых материалов. Соединение патрубка аппарата с фундаментальным

дымовым каналом осуществляется стальными трубами толщиной не менее 1мм.

Дымовая труба должна иметь минимальное количество стыков. Дымоход необхо-

димо устраивать вертикально без уступов и уменьшения сечения. Допускается прини-

мать отклонение труб под углом до 90º к вертикали и с отклонением по горизонтали

не более 1,0 м.

Дымовой канал высотой более 6м или имеющий отклонение от вертикали на угол

более 30º должен быть обеспечен прочистными устройствами, плотно закрываемыми

в рабочем состоянии.

Внимание! Использование шибера с перекрытием дымового канала более

75% не допускается.

Высоту дымовых труб, считая от колосниковой решетки до устья трубы (место вы-

хода продуктов горения из дымохода), следует принимать не менее 5м. Возвышение

дымовых труб (рисунок-5) следует принимать:

- не менее 500 мм - над плоской кровлей;

- не менее 500 мм - над коньком кровли при расположении трубы на расстоянии до

1,5м от конька;

- не ниже конька кровли при расположении дымовой трубы на расстоянии от 1,5 до

3м от конька;

- не ниже линии, проведенной от конька вниз под углом 100 к горизонту, при распо-

ложении дымовой трубы на расстоянии более 3м от конька.

Дополнительное возвышение дымовых труб на 500 мм необходимо предусматри-

вать:

- выше верхней точки здания, пристроенного к отапливаемому помещению;

- выше верхней плоскости ветровой тени более высокого рядом стоящего здания или

сооружения.

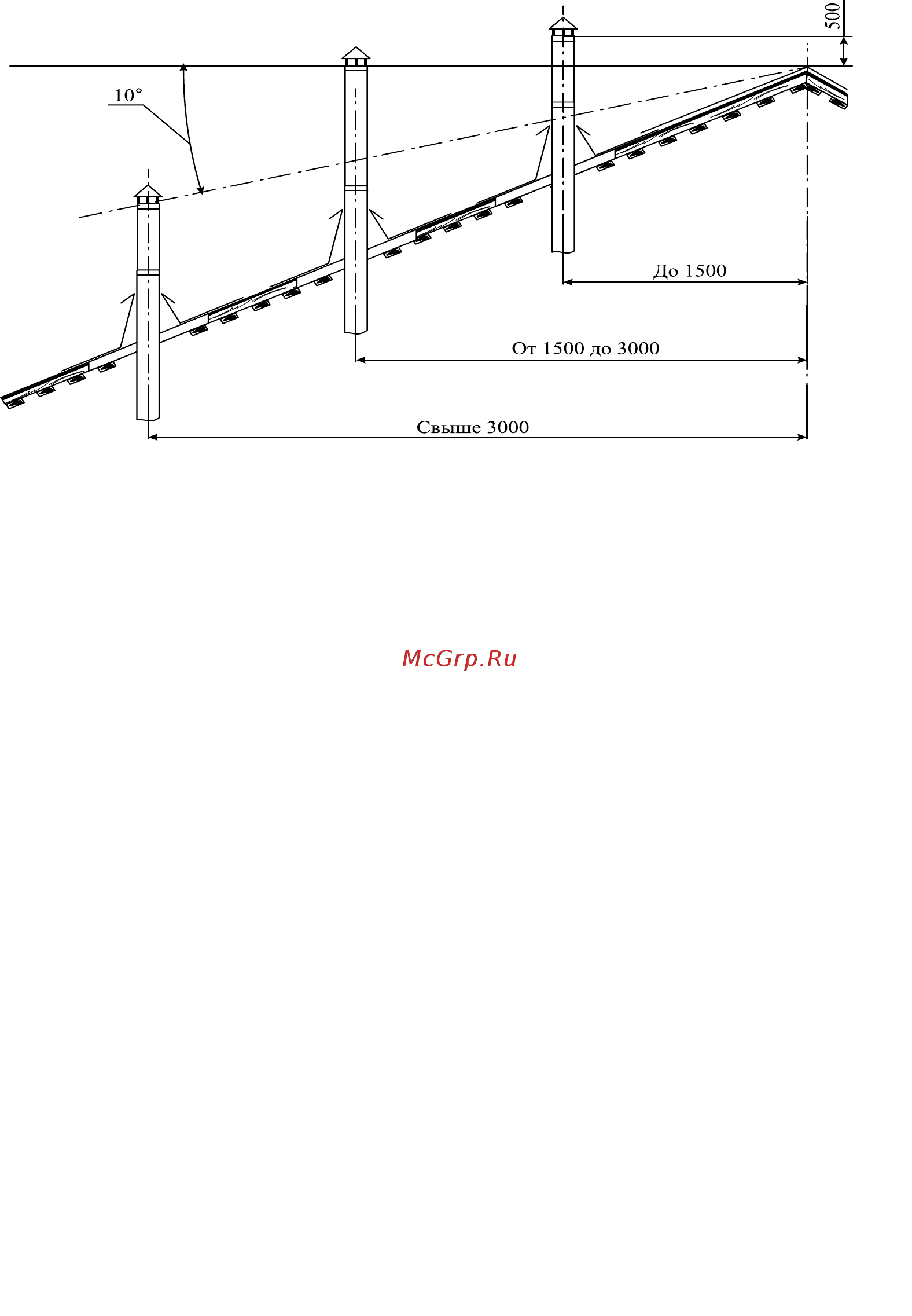

Рисунок-5. Возвышение дымовых труб
