-4-
Практичный и безопасный
- Компактный размер и эргономичная форма изделия, возможность крепления к
полу.
- Аппарат комплектуется колосником из чугуна.
- Герметичная загрузочная дверка с охлаждаемой ручкой.
- Зольник-совок позволяет аккуратно удалять золу в процессе работы котла.
Функциональность изделия значительно расширяется и позволяет автоматизиро-
вать процесс управления аппаратом с помощью опций – регулятора тяги и ТЭН.
4. УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО
Основой аппарата (рисунок -1) является корпус поз.1, представляющий собой свар-
ную конструкцию. На передней стенке расположены загрузочная дверца и зольник-со-
вок. Загрузочная дверка поз.2 служит для загрузки топлива и шуровки, зольник-совок
поз.3 - для регулировки количества воздуха, подаваемого под колосник, таким образом,
регулируется интенсивность горения и для удаления золы и чистки аппарата. Аэроди-
намичский выступ поз.5 формирует оптимальное распределение движения дымовых
газов и увеличивает площадь теплообмена. Патрубок дымохода поз.4 предназначен
для отвода уходящих газов. Внутри корпуса устанавливается колосник поз.6.
Резьбовой фланец поз.7 служит для установки предохранительного клапана.
Внимание! Обязательно установите на аппарате предохранительный кла-
пан, настроенный на давление 0,20 МПа (2,0 кгс/см² или 2,0 бар), для исключе-
ния повреждения водяного контура аппарата и системы отопления (разрыв).
Подключение системы отопления к аппарату осуществляется через резьбовые
фланцы водяного контура расположенные на задней стороне.

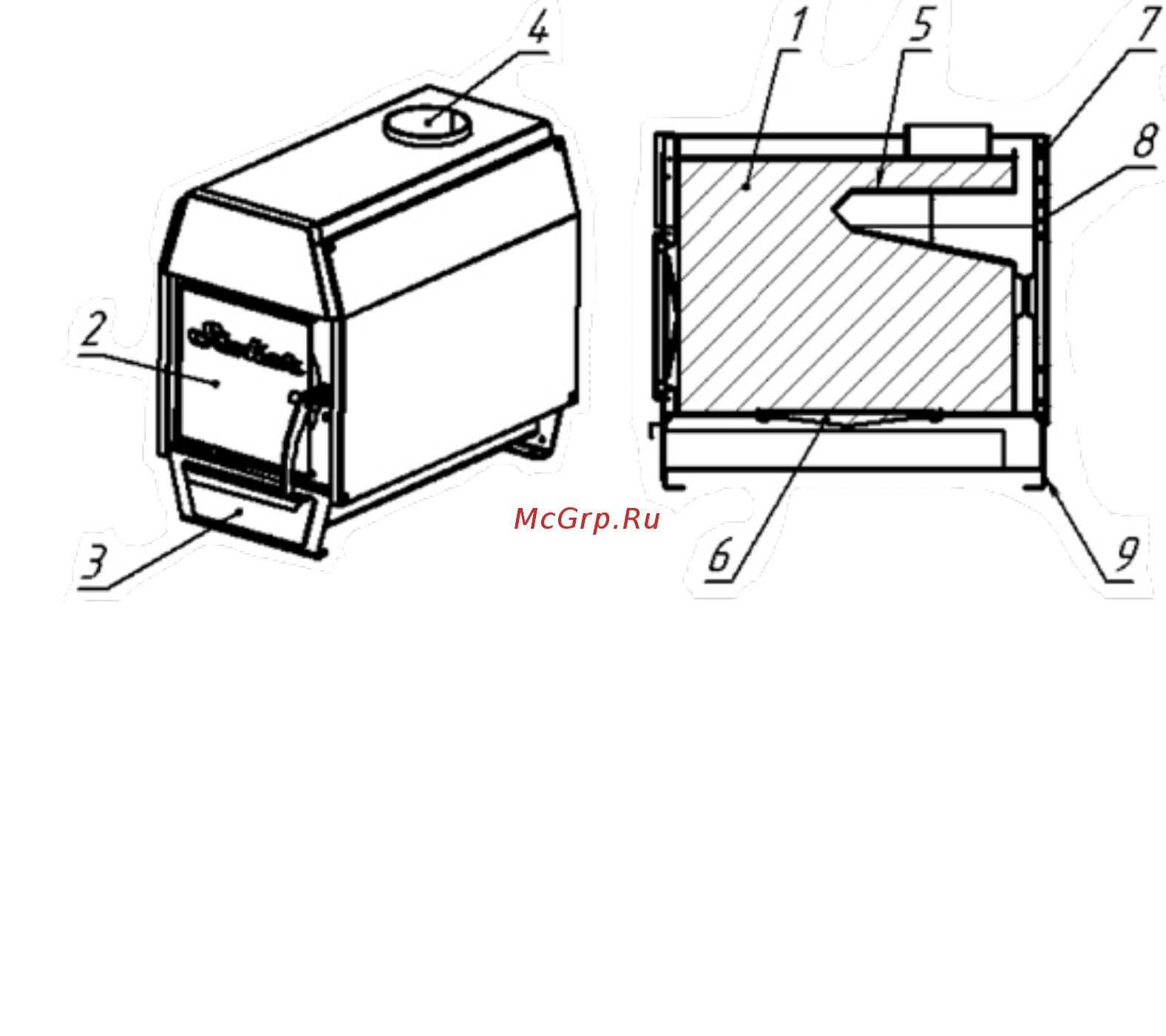

1.Корпус аппарата отопительного; 2.Загрузочная дверца; 3.Зольник-совок; 4.Патрубок дымо-
хода; 5.Аэродинамический выступ; 6.Чугунная колосниковая решётка; 7.Муфта установки пре-
дохранительного клапана; 8.Муфта установки ТЭН; 9.Болт заземления.
Рисунок-1. Устройство аппарата отопительного.
