-13-

Саму врезку желательно делать в одной горизонтальной плоскости с обратным тру-

бопроводом, чтобы воздух при заполнении системы отопления, полностью удалился.

Вентиль байпаса (поз.12) выбирается равным диаметру условного прохода обратного

трубопровода (Ду 32). Диаметр условного прохода обводной линии циркуляционного

насоса, отключающих вентилей (поз.13) и фильтра (поз.15) зависит присоединитель-

ных диаметров выбранного насоса. Обязательно установите перед насосом фильтр.

Внимание! Располагая расширительный бак в холодном помещении (чердак

и т.п.) необходимо принять меры для устранения возможности замерзания

воды.

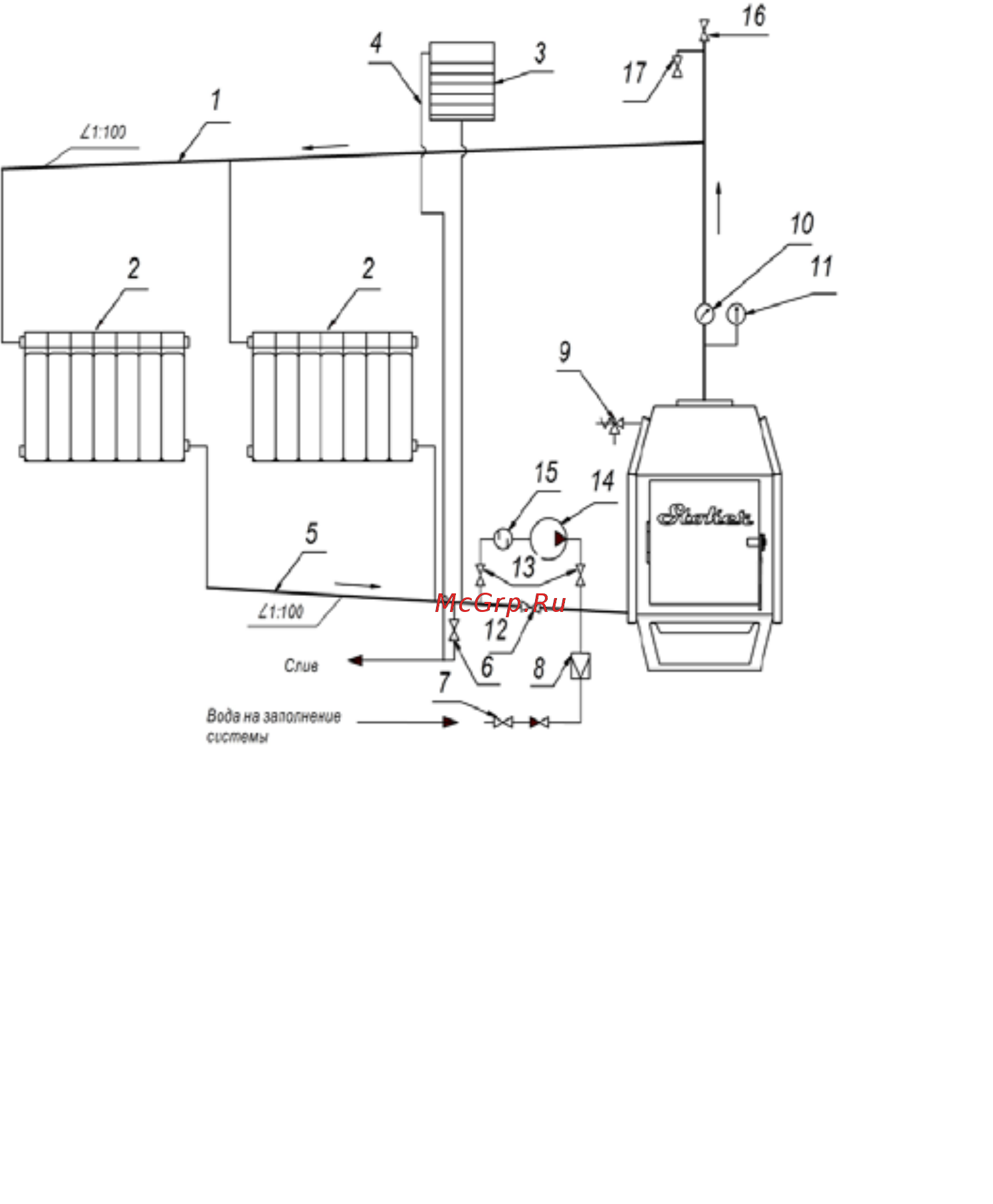

1.Труба на подающем трубопроводе Ду 32; 2.Отопительная батарея; 3.Расширитель-

ный бак; 4.Труба перелива; 5.Труба на обратном трубопроводе Ду 32; 6.Вентиль слива;

7.Вентиль холодной воды на заполнение системы; 8.Редукционный и обратный кла-

пана для заполнения системы; 9. Предохранительный клапан; 10.Термометр; 11.Ма-

нометр; 12.Вентиль байпаса; 13.Отключающие вентиля; 14. Циркуляционный насос;

15.Сетчатый фильтр; 16.Автоматический воздухоотводчик; 17.Труба Ду 15 с вентилем.

Рисунок-7. Схема подключения с циркуляционным насосом и расширительным ба-

ком открытого типа.

Для контроля давления в системе отопления на подающем трубопроводе должен

быть установлен манометр с пределом измерения 0÷4 кгс/см² ( 0÷4 бар).
