-7-

Регулятор тяги поз.1 (рисунок - 3)

устанавливается на твердотопливных

аппаратах. Он регулирует доступ воз-

духа в камеру сгорания и, соответ-

ственно, температуру теплоносителя

в подающем трубопроводе путем от-

крытия или закрытия заслонки золь-

ника поз.4.

Для установки регулятора тяги не-

обходимо вкрутить его с уплотнением

резьбовой фланец поз.2 так, чтобы

достичь хорошей герметичности и

верной установки. Регулятор должен

быть установлен так, чтобы высту-

пающая стрелка была в верхней по-

зиции. Установите градуированную шкалу ручки на среднее значение области регу-

лировки, которую вы хотите задать (50°С). Закрепите рычаг терморегулятора поз.3 в

горизонтальной плоскости, выставив крепежную часть рычага по середине в корпусе

регулятора тяги. Затопите аппарат, с открытой вручную заслонкой зольника поз.4. Ког-

да температура теплоносителя (показания термометра на выходе из аппарата) уравня-

ется с заданным значением, установленным на градуированной шкале ручки, закройте

заслонку зольника и полностью задвиньте зольник-совок.

После стабилизации температуры теплоносителя (в течении1÷2 мин), зафиксируйте

цепочку на заслонке, так чтобы она оставалась открытой с зазором 1 мм. Таким об-

разом, регулятор тяги калиброван на среднее значение работы (50°С). Вращая ручку

можно установить температуру теплоносителя в аппарате в интервале 30÷90°С.

6.4 Установка аппарата

При установке отопительных аппаратов должны выполняться требования пожарной

безопасности, изложенные в СП 7.13130.2013, ГОСТ Р 53321-2009, а также в завод-

ских инструкциях.

Помещение, в котором устанавливается аппарат, должно быть оборудовано вентиля-

цией и дымоходом (индивидуальным). Естественная вентиляция должна обеспечивать

трехкратный обмен воздуха в течении часа, не считая воздуха, необходимого для горе-

ния топлива в аппарате.

Аппарат устанавливают горизонтально на неподвижное и прочное огнестойкое ос-

нование (фундамент). Наиболее подходящим основанием является бетон или кладка

кирпича. Размеры фундамента (основания) должны быть больше габаритов аппарата

на 250 мм со всех сторон.

Пол из горючих материалов следует защищать (в пределах горизонтальной проек-

ции) от возгорания листовой сталью по асбестовому картону толщиной 10 мм. Перед

аппаратом, со стороны топочной дверцы, металлический лист должен выступать не

менее чем на 500 мм, а ширина листа должна быть не менее 700мм.

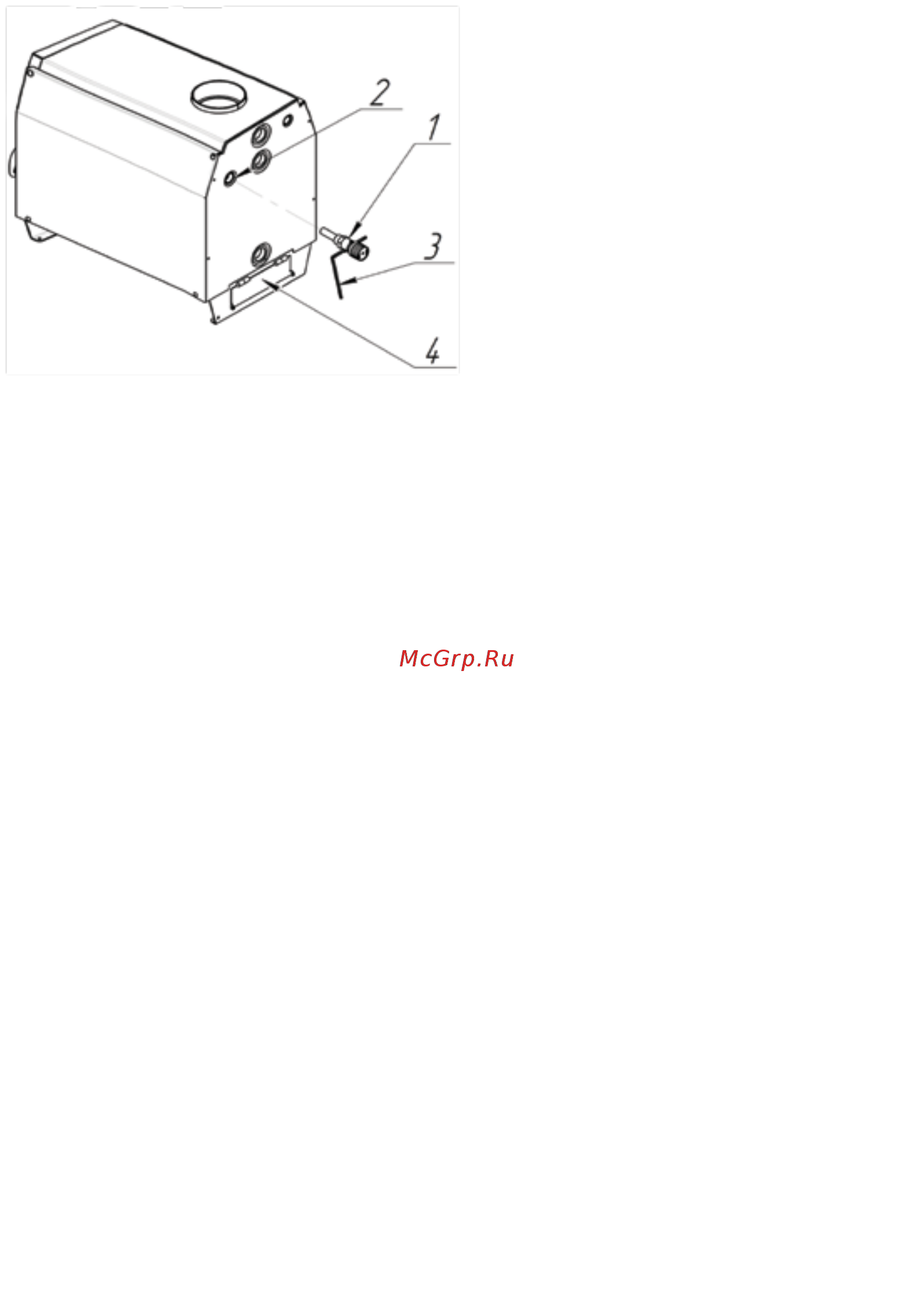

Рисунок-3. Установка регулятора тяги
