Chicago Pneumatic CP6070-P15H [6/34] Serie cp6060 p15h cp6060 p15r cp6070 p15h

Italiano

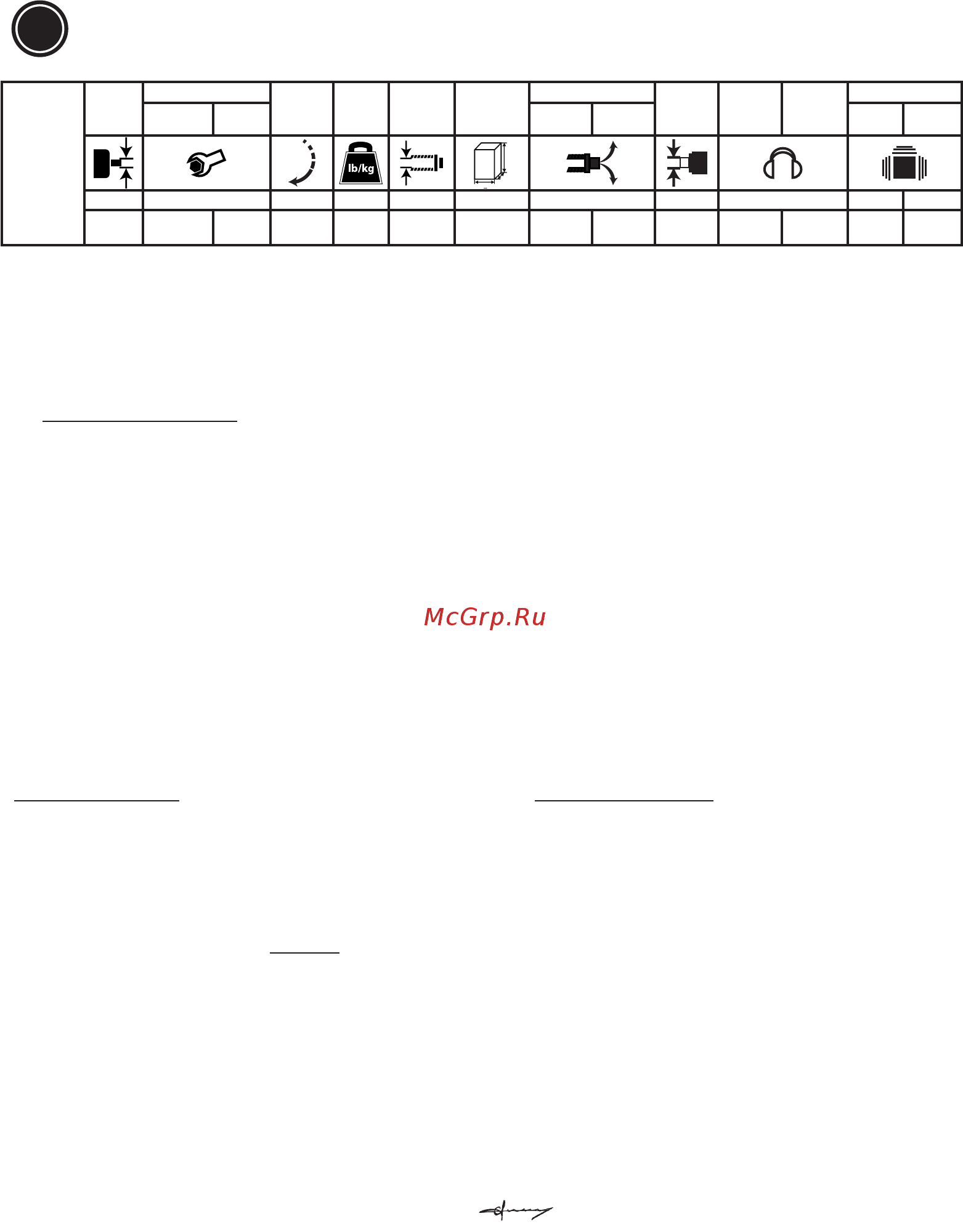

1. Dati tecnici (vedere Fig. 2)

Serie CP6060-P15H, CP6060-P15R & CP6070-P15H

Avvitatore Pneumatico ad Impulsi

pressione massima 6,3 bar (90 psi)

:Livello di vibrazioni, k Incerto; L

Livello pressione acustica dB(A), K

= K

= 3 dB Incerto.

Dichiarazione relativa al livello di emissione rumori (ISO 15744) e vibrazioni (ISO 28927-2)

Tutti i valori sono vigenti alla data della presente pubblicazione. Per informazioni più recenti, visitare il sito www.cp.com.

I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e sono adeguati per il confronto con i valori dichiarati

di altri utensili testati in conformità con gli stessi standard. I valori dichiarati non sono adeguati alla valutazione dei rischi e possono essere inferiori ai valori

rilevati in determinati luoghi lavorativi. I reali valori di esposizione e il rischio di pericolo a cui il singolo utente è soggetto sono esclusivi e dipendono dal modo

in cui la persona lavora, dal pezzo in lavorazione e dalla struttura dell‘area di lavoro, nonché dai tempi di esposizione e dalle condizioni siche dell‘utente.

Noi, CHICAGO PNEUMATIC TOOLS, non possiamo essere ritenuti responsabili per le conseguenze derivanti dall‘uso dei valori dichiarati, anziché di valori

che riettono l‘esposizione eettiva, nella specica valutazione di eventuali rischi in un luogo lavorativo su cui non abbiamo alcun controllo.

Se non utilizzato in modo idoneo, questo utensile può provocare la sindrome da vibrazioni mano-braccio. Una guida UE alla gestione delle vibrazioni mano-

braccio si trova all‘indirizzo www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf.

Si raccomanda l‘adozione di un programma di controllo sanitario nalizzato a individuare i primi sintomi di un‘eventuale esposizione alle vibrazioni, anché sia

possibile modicare le procedure di gestione e aiutare a prevenire disabilità signicative.

2. Tipo di macchina

• Questo prodotto è progettato per l‘installazione e la rimozione di elementi di fissaggio su legno, metallo e plastica. Nessun altro utilizzo consentito. Solo per

uso professionale.

• Si prega di leggere le informazioni sulla sicurezza del prodotto con attenzione!

3. Implementazione e funzionamento

• Collegare il dispositivo come indicato nella Fig.01

• Fissare correttamente gli accessori all‘utensile.

• Per l‘utilizzo in rotazione inversa, ruotare l‘interruttore avvitamento/svitamento (B) verso “R”. Per l‘utilizzo con rotazione in avanti, ruotare l‘interruttore avvita-

mento/svitamento (B) verso “F”.

• Per avviare la macchina, premere semplicemente il grilletto (A). La velocità della macchina aumenta con la pressione sul grilletto. Rilasciare il grilletto per

fermarsi.

• Utilizzare l‘interruttore di inversione (B) solo quando il mandrino è completamente fermo. La modifica della velocità prima dell‘arresto del mandrino potrebbe

danneggiare la macchina.

4. Lubricazione

•

Lubricazione del motore

•

Lubricazione della frizione

Utilizzare un lubrificatore di linea d’aria con olio SAE # 10, regolato su due (2)

gocce al minuto. Se non si può usare un lubrificatore di linea d’aria. Aggiungere

olio motore dell’aria all’entrata una volta al giorno.

Utilizzare 3/4 oz. (22 g) di grasso CP Pneu-Lube Synthetic Clutch

8940158455.

5. Manutenzione

• Seguire le norme ambientali nazionali per la manipolazione e lo smaltimento in sicurezza di tutti i componenti.

• Se l‘utensile viene utilizzato quotidianamente, smontarlo e controllarlo ogni tre 3 mesi. Sostituire le parti danneggiate o usurate.

• Assicurarsi sempre che la macchina sia scollegata dalla fonte di energia (aria compressa) per evitare l‘azionamento accidentale.

• Le parti soggette ad usura frequente sono sottolineate nella lista dei componenti.

• Per ridurre al minimo i tempi di inattività, si consigliano i seguenti kit di manutenzione:

Kit di messa a punto: consultare l‘elenco delle parti

6. Smaltimento

• Smaltire l‘attrezzo secondo la normativa in vigore nel proprio Paese.

• Tutti i dispositivi danneggiati, usurati o che presentano anomalie NON DEVONO PIÙ ESSERE UTILIZZATI.

• Le riparazioni devono essere effettuate da tecnici autorizzati.

7. Dichiarazione di conformità

La Società: CHICAGO PNEUMATIC Tool Co. LLC, 1815 Clubhouse Road, SC 29730 - USA

Dichiara che il(i) prodotto(i): Avvitatore Pneumatico ad Impulsi

Tipo: CP6060-P15H, CP6060-P15R e CP6070-P15H Numero di serie: da 00001 a 99999

Origine del prodotto: Giappone

è (sono) in conformità con le esigenze previste dalla Direttiva del Consiglio, sulle legislazioni degli Stati membri relative: - alle “macchine” 2006/42/CE (17/05/2006)

norma(e) armonizzat(e) applicabile(i): EN ISO 11148-6:2010

NOME e FUNZIONE del dichiarante: Pascal ROUSSY ( General Manager)

Luogo e Data: Saint-Herblain, 06/07/2018

File tecnico disponibile dal. Bruno Blanchet General manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Tutti i diritti riservati. Qualsivoglia uso non autorizzato o copia del contenuto o di parte del contenutoè proibito. Questo vale in particolar modo per i marchi registrati, le descrizioni dei modelli,

i numeri delle parti e i graci. Si consiglia l’utilizzo di parti originali non è coperto da garanzia o da responsabilità per danni causati da prodotto difettoso..

Modello

Albero

Coppia

Velocità Peso

Diametro

interno tubo

Dimensioni

L x l x H

Consumo aria

Presa

d’aria

Liv. pressione

acustica

Liv. potenza

sonora

Vibrazioni

Di lavoro Max.

Medio

Sotto carico

ahd k

1 2 3 4 5 6 7 8 9 10 11

[pollici]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[lb]

[kg]

[pollici]

[mm]

[pollici]

[mm]

[SCFM]

[Nl/s]

[SCFM]

[Nl/s]

[pollici] [dB(A)] [dB(A)] [m/s²] [m/s²]
