CP772H Serie

Druckluftschlagschrauber

EG-ÜBEREINSTIMMUNGSERKLÄRUNG

Wir, die Chicago Pneumatic Tool Company, 1800 Overview

Drive, Rock Hill, SC 29730 USA, erklären unsere alleinige

Verantwortung dafür, daß das Erzeugnis, auf das sich diese

Erklärung bezieht, mit der Richtlinie des Europäischen

Rates 98/37/EG vom Juni 1998 über die Angleichung der

Rechtsvorschriften der Mitgliedsstaaten über Maschinen

übereinstimmt.

Werkzeugmodell CP772H Serie Schlagschrauber

Werkzeugart Schraubwerkzeug mit Druckluftantrieb

- Eine andere Anwendung ist nicht erlaubt.

Seriennummer Werkzeuge mit 97001M oder höher

Technische Daten

Antriebsvierkant 3/4" Zoll

Betriebsdruck 6,2 bar

Angewandte Harmonisierte Normen EN292

Angewandte Internationale Normen ISO 8662-1,

ISO 15744-2002

Name und Stellung des Ausstellers W.A. LeNeveu,

President, Chicago Pneumatic Tool Company

Unterschrift des Ausstellers

Ort und datum der Ausstellung Rock Hill, SC 29730

USA, 1 Mai 1997

Erklärung zu Geräuschemission und Vibration*

Schalldruckpegel 96 dB (A), Ungewissheit 3 dB (A),

gemäß ISO 15744-2002. Für Schallstärke, 11 dB (A)

hinzufügen.

Vibrationspegel 4,9 m/s , gemäß ISO 8662-1.

*Die genannten Werte wurden durch Tests gemäßt den

angegebenen Normen unter Laborbedingungen

ermittelt und sind nicht ausreichend für

Risikoanalysen. Die tatsächlichen Meßwerte am

Einsatzort können je nach Umgebung auch höher

ausfallen. Die konkrete Belastung und das

Gesundheitsrisiko des Benutzers sind von Person zu

Person verschieden und hängen von den

Arbeitsgewohnheiten, dem Werkstück und der

Gestaltung des Arbeitsplatzes sowie von der

Belastungsdauer und dem Gesundheitszustand des

Benutzers ab. Wir, die Chicago Pneumatic, haften nicht

für die Folgen einer Anwendung der genannten Werte

anstelle von Meßwerten der tatsächlichen

Belastungswerte in einer Risikoanalyse für einen

konkreten Arbeitsplatz, der sich unserer Einflußnahme

entzieht.

BETRIEBSANLEITUNG

Anforderungen an die Druckluftversorgung

1. Das Werkzeug sollte bei einem Druck von 6,2 bar mit

reiner, trockener Druckluft versorgt werden. Höherer

Luftdruck verkürzt die Lebensdauer des Werkzeugs.

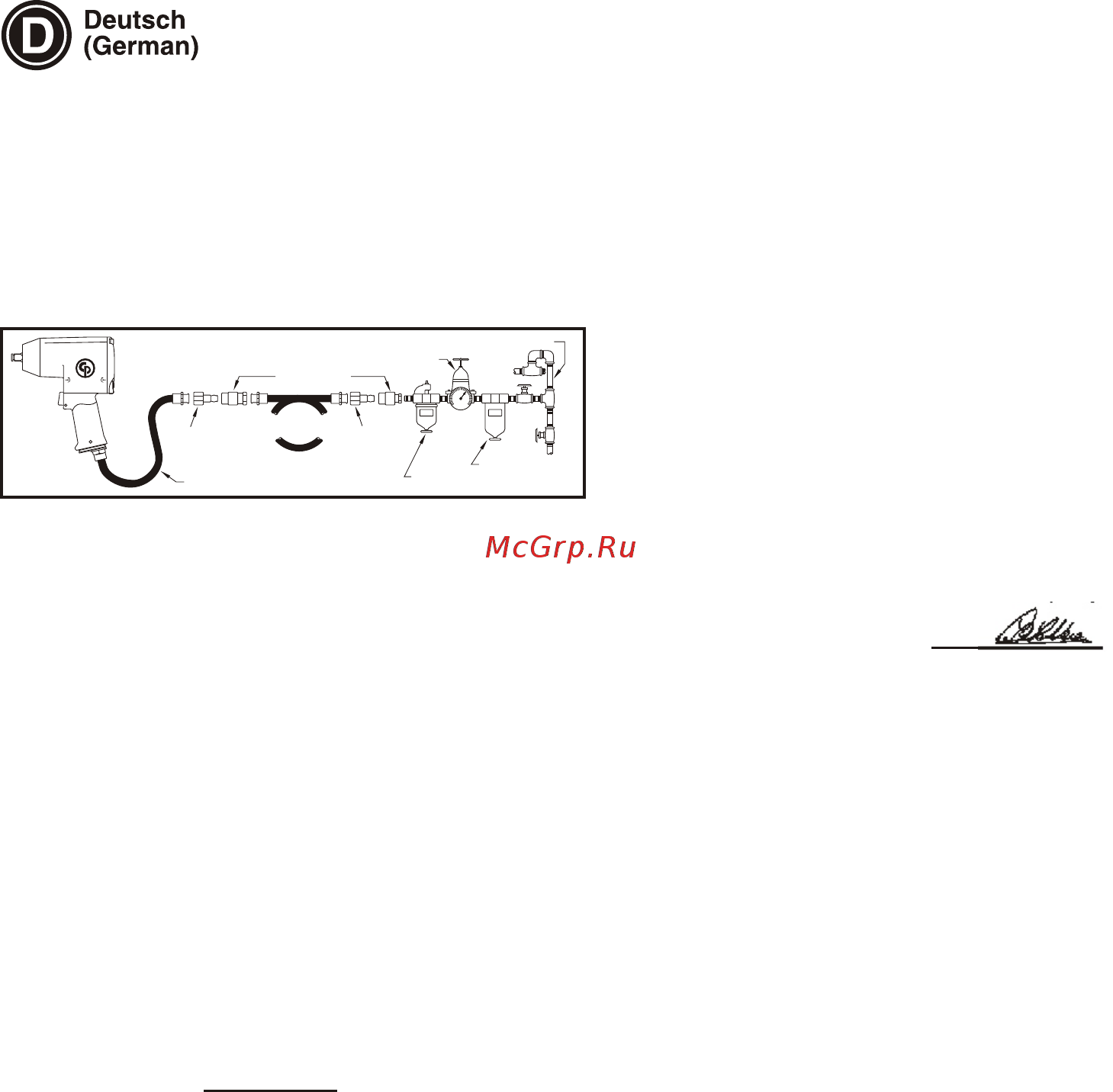

2. Verbinden Sie das Werkzeug mit der Luftleitung unter

Verwendung der Röhre, des Schlauchs und der

Verbindungsstücke in den Größenangaben der

Zeichnung.

Schmierung

1. Benutzen Sie einen Luftleitungsöler mit SAE #10 Öl,

der auf zwei (2) Tropfen Öl pro Minute justiert ist.

Falls kein Luftleitungsöler benutzt werden kann, füllen

Sie durch die Schmieröffnung täglich Luftmotoröl

nach.

2. Überprüfen Sie das Kupplungsöl monatlich. Benutzen

Sie 59 ml SAE #30 Öl oder entsprechendes Öl.

Betrieb

Dieser Schlagschrauber ist mit einem Einstellknopf

für die Ausgangsleistung ausgerüstet. Einstellung

gegen den Uhrzeigersinn erhöht die

Ausgangsleistung und umgekehrt.

Wartung

1. Wenn Sie das Werkzeug täglich verwenden, bauen

Sie es alle drei (3) Monate auseinander und

kontrollieren Sie den Luftmotor und die Kupplung.

Ersetzen Sie alle beschädigten oder verschlissenen

Komponenten.

2. Bauteile, die hohem Verschleiß ausgesetzt sind, sind

in der Stückliste unterstrichen.

3. Um die Ausfallzeit so gering wie möglich zu halten,

empfehlen wir die Reparatursätze auf

Seite 1:

CA149746 Feineinstellsatz

(Incl: 7, 41, 62, 66, 68, 106, 107, 115 & 127)

CA149747 Reparatursatz

(Incl: 7, 41, 62, 66, 68, 94, 99, 102, 105, 106, 107, 115

& 127)
