Chicago Pneumatic CP772H-6 [16/34] Série cp772h

DECLARAÇÃO DE CONFORMIDADE CE

Nós, Chicago Pneumatic Tool Company, 1800 Overview Drive,

Rock Hill, SC 29730 EUA, declaramos sob nossa inteira

responsabilidade que o produto com o qual esta declaração

está relacionada, está em conformidade com os requisitos da

Diretiva do Conselho de Junho de 1998 sobre a aproximação

das leis referentes a máquinas dos Estados membros

(98/37/CE).

Nome Da Máquina Chave Pneumática Série CP772H

Tipo De Máquina Ferramenta elétrica para montagem

de prendedores de rosca - Nenhum outro uso é

permitido.

Nº De Série Ferramentas com o Nº 97001M ou superior

Dados Técnicos

Encaixe quadrado 3/4"

Pressão do ar 6,2 bar

Normas harmonizadas aplicadas EN292

Normas nacionais aplicadas ISO 8662-1, ISO 15744-

2002

Nome e posição do responsável W.A. LeNeveu,

President , Chicago Pneumatic Tool Company

Assinatura do responsável

Local e data de emissão Rock Hill, SC 29730 EUA, 1 de

Maio de 1997

Declaração de Ruído e Vibração*

Nível de pressão acústica 96 dB(A), Incerteza

3 dB(A), de conformidade com ISO 15744-2002. Para

potência acústica, some 11 dB(A).

Valor de vibração 4,9 m/s , pelo ISO 8662-1.

*Estes valores declarados foram obtidos por teste feito em

laboratório de acordo com os padrões estipulados e não

se destinam para utilização em avaliações de risco. Os

valores medidos nos locais individuais de trabalho

podem ser maiores que os valores declarados. Os valores

reais de exposição e o risco de ferimento sentidos por um

usuário são específicos e dependem da maneira em que o

usuário trabalha, da peça e do design da estação de

trabalho, bem como do tempo de exposição e da

condição física do usuário. Nós da Chicago Pneumatic,

não podemos nos responsabilizar pelas conseqüências

causadas pelos valores declarados, ao invés dos valores

que refletem a exposição real, e pelaavaliação de risco

individual em um ambiente de trabalho sobre o qual não

temos controle.

MANUAL DE INSTRUÇÕES

Requisitos para o fornecimento de ar

1. Fornecer a ferramenta com 90 psig (6,2 bar) de ar

seco e puro. As pressões altas reduzem

drasticamente o tempo de vida da ferramenta.

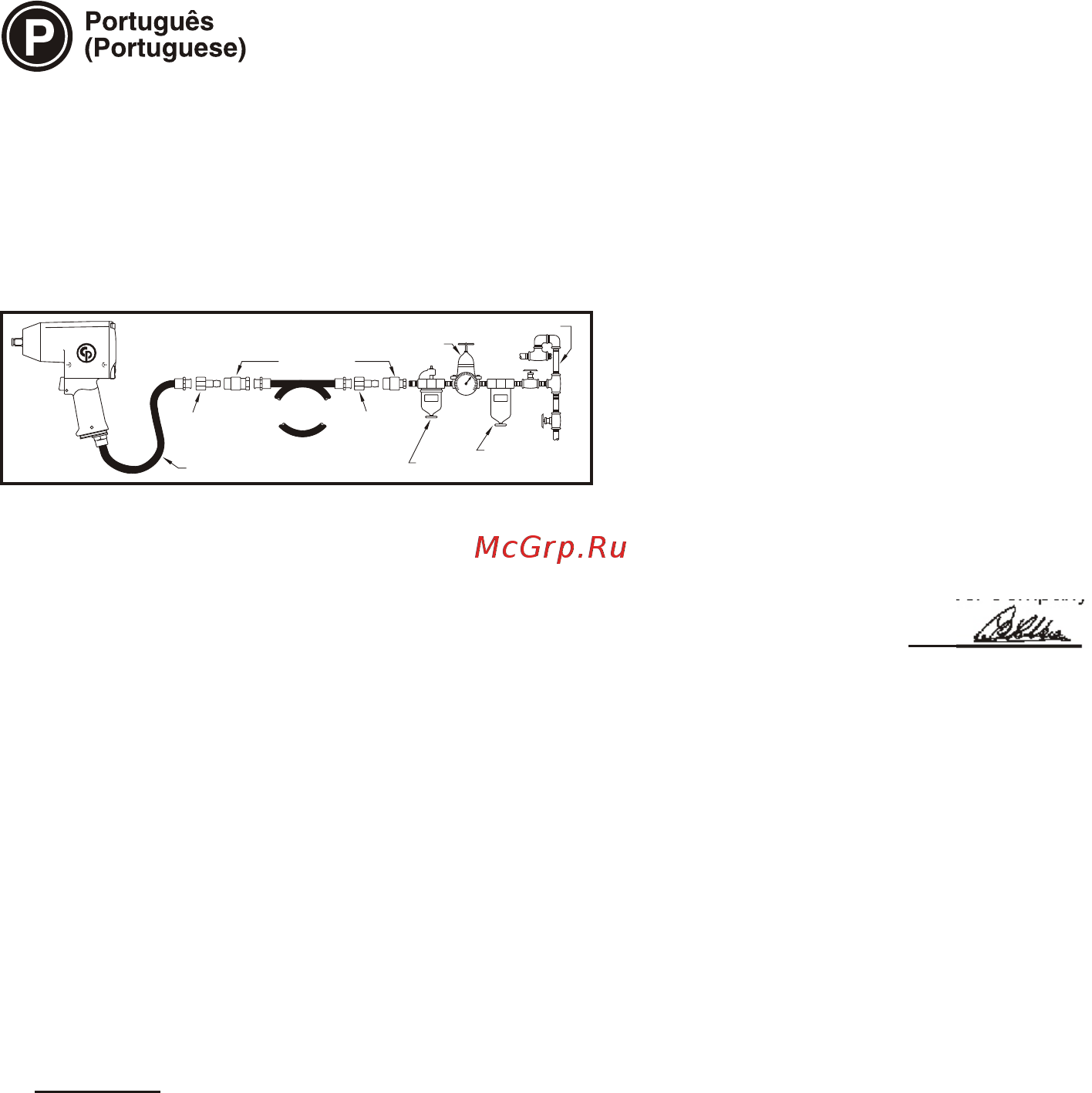

2. Conecte a ferramenta à linha de ar utilizando uma

mangueira ou tubulação que se adapte aostamanhos

mostrados no diagrama.

Lubrificação

1. Utilizar um lubrificador de ar com óleo SAE nº 10,

ajustado para duas (2) gotas por minuto. Se não

puder usar um lubrificador de tubo de ar, introduza

uma vez por dia óleo de motor pneumático no orifício

de admissão.

2. Inspeccione o óleo da embraiagem uma vez por

mès. Use 59 ml. de óleo SAE #30 ou um equivalente.

Operação

Esta chave de impacto está equipada com um

regulador que permite o ajustamento da força do

impacto. Girar o regulador no sentido anti-horário

para aumentar a potência e no sentido horário para a

reduzir.

Manutenção

1. Desmontar e inspecionar o motor pneumático e o

mecanismo de impacto todos os três (3) meses no

caso de a ferramenta ser usada diariamente.

Substituir peças danificadas ou gastas.

2. As peças sujeitas a maior desgaste encontrasse

sublinhadas na lista de peças.

3. Para que o tempo de manutenção seja mínimo, os

seguintes kits de serviço, são recomendados:

CA149746 Conjunto De Afinação

(Incl: 7, 41, 62, 66, 68, 106, 107, 115 & 127)

CA149747 Conjunto De Reparação

(Incl: 7, 41, 62, 66, 68, 94, 99, 102, 105, 106, 107, 115

& 127)

marcas comerciais, denominações de modelos, números de peças e desenhos. Utilize somente peças autorizadas. A Garantia ou a Responsabilidade pelo

Produto não cobrem danos ou o mal funcionamento causados pela utilização de peças não autorizadas.

Série CP772H

Chave Pneumática

1/2" (12 mm)

1/2" (12mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

1/2" (12mm)

130
