15
P

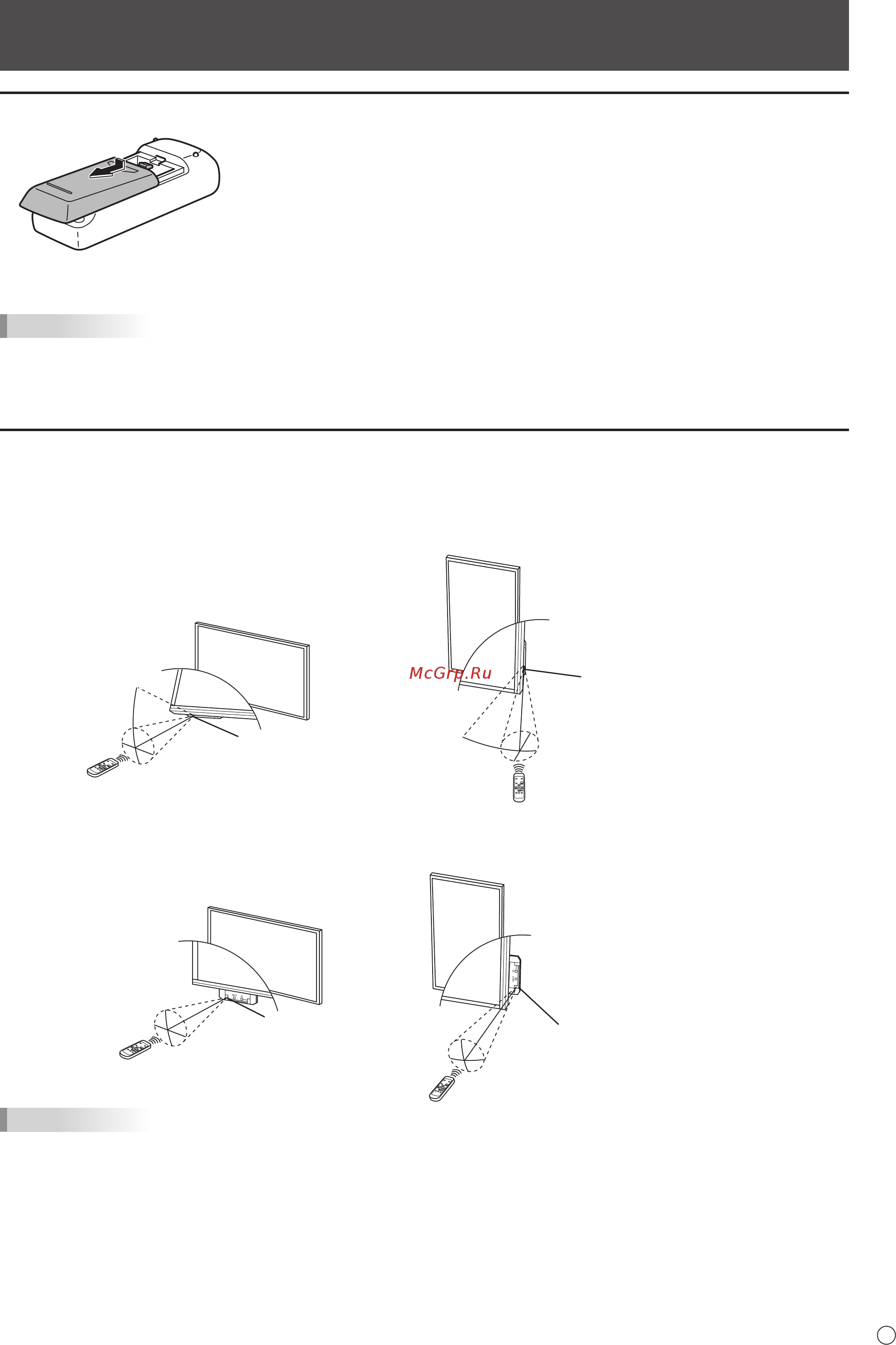

Установка батареек
1. Легко нажмите на крышку и сдвиньте в направлении стрелки.
2. В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки (R-6 [тип “AA”], 2 шт.),
правильно сориентировав их стороны с знаками (+) и (-).
3. Закройте крышку.
ПОДСКАЗКИ
• Когда батарейки разряжаются, замените их новыми батарейками (производятся серийно).
• Входящие в комплект поставки батарейки (R-6 [тип “AA”], 2 шт.) могут разряжаться быстрее, в зависимости от того,
как их хранить.
•
Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки.
• Допускается использование только марганцевых или щелочных батареек.
Диапазон действия пульта дистанционного управления
Рабочая панель внутри
Пульт дистанционного управления может использоваться, даже когда рабочая панель находится внутри монитора.
Направьте пульт дистанционного управления на датчик дистанционного управления внизу монитора (или на правой
стороне монитора, если он расположен в вертикальной ориентации).
0º
10º
10º
10º
10º
35º
10º
10º
10º
10º
0º
35º
5 м
Для монитора в горизонтальной ориентации Для монитора в вертикальной ориентации
5 м
Датчик для дистанционного
управления
Датчик для дистанционного
управления
Рабочая панель снаружи
Направьте пульт дистанционного управления на датчик дистанционного управления на передней части монитора.
10º
10º
10º
10º
10º
10º
10º
10º
Для монитора в горизонтальной ориентации Для монитора в вертикальной ориентации
5 м
5 м
Датчик для
дистанционного
управления
Датчик для дистанционного
управления
ПОДСКАЗКИ
• Не подвергайте пульт дистанционного управления ударам, которые он может получить, если его уронить или
наступить на него. Это может привести к его неисправности.
•
Не подвергайте пульт дистанционного управления воздействию жидкостей и не помещайте его в места с высокой влажностью.
• Пульт дистанционного управления может работать плохо, если на датчик пульта попадает прямой солнечный свет или
сильное освещение.
• Предметы, располагающиеся между пультом дистанционного управления и датчиком для дистанционного управления,
могут препятствовать хорошей работе.
•
Если батарейки разрядились, замените их, поскольку это может сократить диапазон работы органов дистанционного управления.
•
В случае если рядом с пультом дистанционного управления горит люминесцентное освещение, оно может мешать его работе.
• Запрещается использовать пульт дистанционного управления для дистанционного управления другим оборудованием,
таким как кондиционер воздуха, стереоаппаратура и т.д..
Подготовка пульта дистанционного управления
