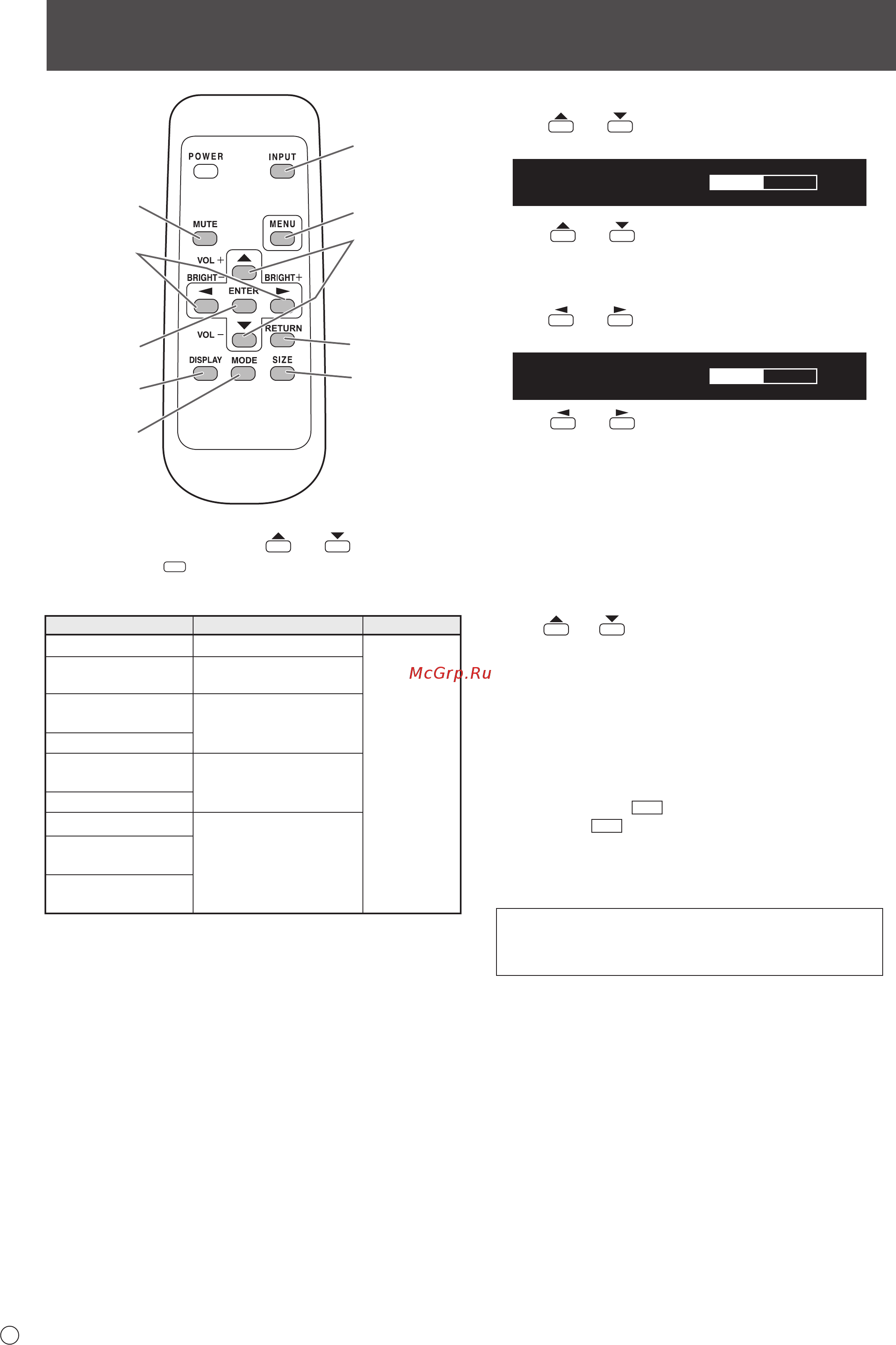

Основной режим работы
1
2
3
4
5
8
9
10
7
6
1. INPUT (Выбор режима входа)
Отображается меню. Нажмите
или для выбора
режима входа и
ENTER
для ввода.
* Вы можете выбрать входной разъем, нажав
переключатель входа на мониторе.
Режим входа Видео Аудио
DVI-I
Входной разъем DVI-I
*4
DisplayPort
Входной разъем
DisplayPort
HDMI1[PC]
<HDMI1[ПК]>
Входной разъем ПК/AV
HDMI1
*1
HDMI1[AV]
HDMI2[PC]
<HDMI2[ПК]>
Входной разъем ПК/AV
HDMI2
*2
HDMI2[AV]
D-SUB[RGB]
Входной разъем ПК/AVD-
sub
*3
D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
D-SUB[VIDEO]
<D-SUB[ВИДЕО]>
*1 Выберите разъем для HDMI1 в INPUT SELECT
<ВЫБОР ВХОДА>. (См. стр. 24.)
*2 Выберите разъем для HDMI2 в INPUT SELECT
<ВЫБОР ВХОДА>. (См. стр. 24.)
*3 Выберите разъем для D-SUB в INPUT SELECT
<ВЫБОР ВХОДА>. (См. стр. 24.)
*4 Выберите разъем для AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД>. (См. стр. 24.)
2. MUTE
Временно отключает звук.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
3. MENU
Отображает и отключает экранное меню (См. стр. 20).
4. VOL +/- (Регулировка громкости)
Нажатие
или отображает меню VOLUME
<ГРОМКОСТЬ>, когда экранное меню не отображается.
V OLUME 15
Нажмите или для регулировки громкости звука.
* Если не нажимать на кнопки около 4 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
5. BRIGHT +/- (Регулировка яркости)
Нажатие
или отображает меню BRIGHT
<ЯРКОСТЬ>, когда экранное меню не отображается.
BRIGHT 15
Нажмите или для регулировки яркости.
* Если не нажимать на кнопки около 4 секунд, меню
BRIGHT <ЯРКОСТЬ> автоматически исчезнет.
6. ENTER
Подтверждает параметр.
7. RETURN
Возврат к предыдущему экрану.
8. SIZE (Выбор размера экрана)
Отображается меню.
Нажмите или для выбора размера экрана. (См. стр. 19.)
9. DISPLAY
Отображает информацию о мониторе.
На экране отображается INFORMATION1
<ИНФОРМАЦИЯ1> → INFORMATION2 <ИНФОРМАЦИЯ2>
→ пустой экран, и так каждый раз, когда вы нажимаете эту кнопку.
• Изображение исчезает автоматически примерно через 15
секунд.
• Во время обмена данными через локальную сеть на экране
появляется надпись
LAN
.
• Красный цвет
LAN
указывает на дублирование IP-адреса.
10. MODE (Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку режим цветового
воспроизведения изменяется в следующем порядке:
STD <СТАНДАРТНО> (Стандартный) → VIVID
<ЦВЕТНОСТЬ> → sRGB → HIGH ILLUMINANCE
<ВЫС. ОСВЕЩЕННОСТЬ>→ STD...
• HIGH ILLUMINANCE <ВЫС. ОСВЕЩЕННОСТЬ> отличается
цветами, подходящими для мест с высокой освещенностью.
• sRGB применим только к входу ПК.
sRGB – это международный стандарт представления цветов,
определенный МЭК (Международной электротехнической
комиссией). Преобразование цветов проводится с учетом
параметров жидкокристаллических индикаторов, благодаря
чему цветовые тона отображаются максимально близко к
тонам исходного изображения.
