Sharp PN-E703 [7/63] Меры предосторожности при креплении

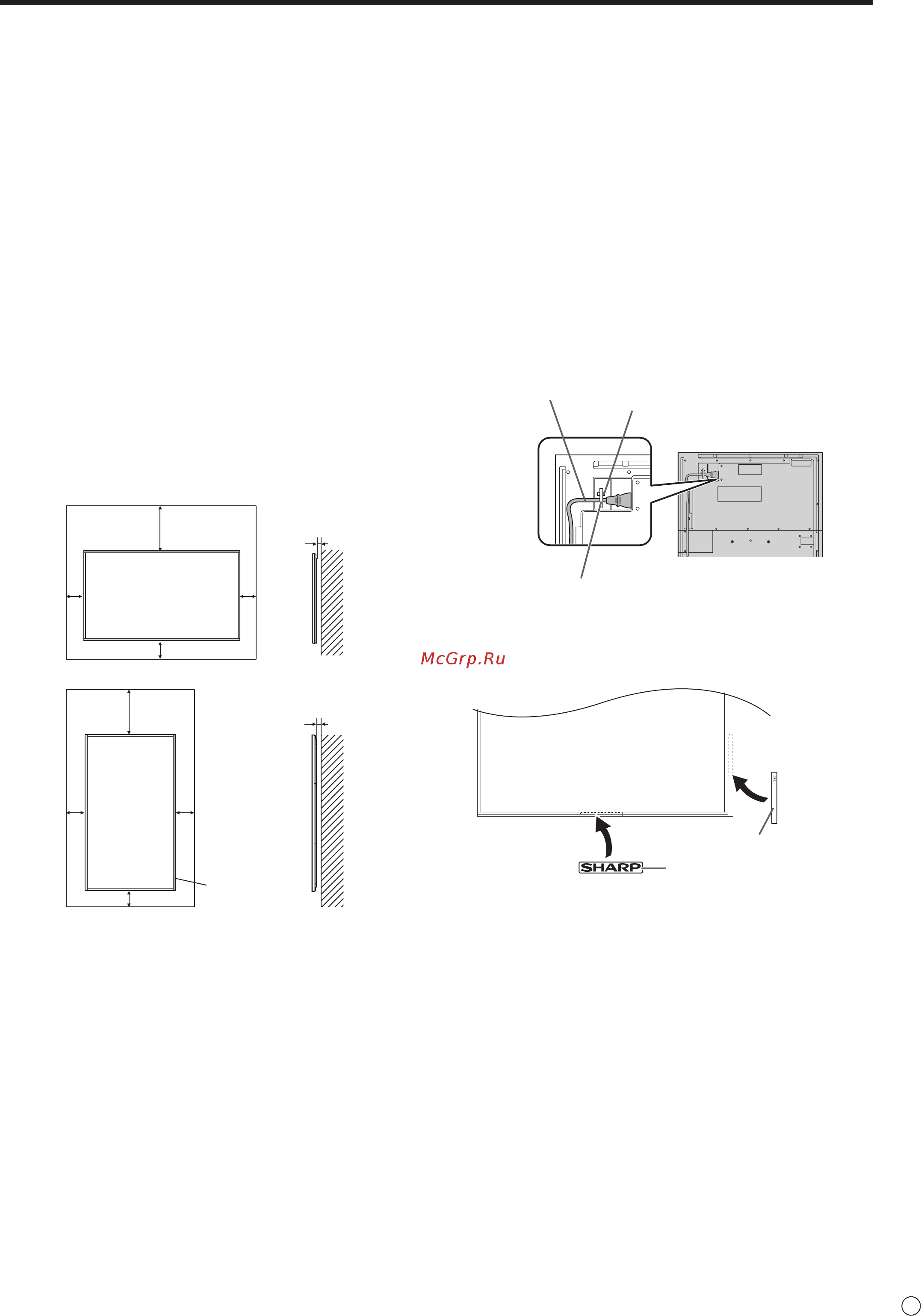

![Sharp PN-E703 [7/63] Меры предосторожности при креплении](/views2/1388708/page7/bg7.png)
7
P
• Монитор предназначен для эксплуатации в помещении.
• Требуется крепежный кронштейн, соответствующий
спецификации VESA.
• Поскольку монитор имеет большой вес,
проконсультируйтесь с дилером перед его установкой,
снятием или перемещением.
• Крепление монитора к стене требует специальных
навыков, поэтому такая работа должна выполняться
специалистами компании SHARP. Вам не следует
предпринимать попыток сделать эту работу
самостоятельно. Наша компания не несет какой-либо
ответственности за несчастные случаи или травмы,
вызванные плохим монтажом или неправильным
обращением.
• Монитор должен использоваться перпендикулярно по
отношению к поверхности, на которой он установлен.
При необходимости монитор может быть наклонен на
20 градусов вверх или вниз.
• Данный монитор должен эксплуатироваться при
температуре окружающей среды от 0°C до 40°C.
Обеспечьте вокруг монитора достаточно пространства,
чтобы предотвратить накопление тепла внутри его
корпуса.
200
50
50
50
7
50
200
50 50
7
Единица измерения: мм
Для монитора в горизонтальной ориентации
Для монитора в вертикальной ориентации
Единица измерения: мм
LED- индикатор
питания
• Если сложно обеспечить достаточное пространство
по той или иной причине, например, из-за того, что
монитор устанавливается внутри кожуха, или из-за
того, что температура окружающей среды выходит за
диапазон от 0°C до 40°C, установите вентилятор или
примите другие меры для того, чтобы температура
окружающей среды находилась в пределах требуемого
диапазона.
• Температурные условия могут отличаться при
использовании монитора с дополнительным
оборудованием, рекомендованным SHARP. В подобных
случаях следует ознакомиться с температурными
условиями, рекомендованными производителем
дополнительного оборудования.
• Запрещается блокировать вентиляционные отверстия
монитора. Рост температуры внутри корпуса
монитора может привести к его неправильному
функционированию.
• Запрещается размещать монитор на устройствах,
генерирующих тепло.
• При установке монитора в вертикальной ориентации
придерживайтесь следующих рекомендаций.
Несоблюдение этих рекомендаций может привести к
возникновению неисправностей.
- Устанавливайте монитор таким образом, чтобы LED-
индикатор питания располагался на нижней стороне.
- Установите MONITOR <МОНИТОР> в меню MONITOR
<МОНИТОР> в PORTRAIT <ПОРТРЕТ>. (См. стр. 26.)
- Обязательно закрепите шнур питания (входит в
комплект) в месте прикрепления зажима кабеля при
помощи соответствующего прилагаемого зажима. При
зажиме шнура питания, старайтесь не подвергать
воздействию шнур питания. Не перегибайте шнур
питания чрезмерно.
Зажим кабеля
Шнур питания
(входит в комплект)
Крепление зажима
кабеля
• Используйте входящий в комплект поставки
вертикальный стикер при установке монитора в
вертикальной ориентации.
Стикер для логотипа SHARP
Логотип
Не удаляйте прикрепленный на заводе стикер, а просто
наклейте прилагаемый стикер поверх него.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ
