Sharp PN-E703 [61/63] Спецификации
![Sharp PN-E703 [61/63] Спецификации](/views2/1388708/page61/bg3d.png)
61
P
n

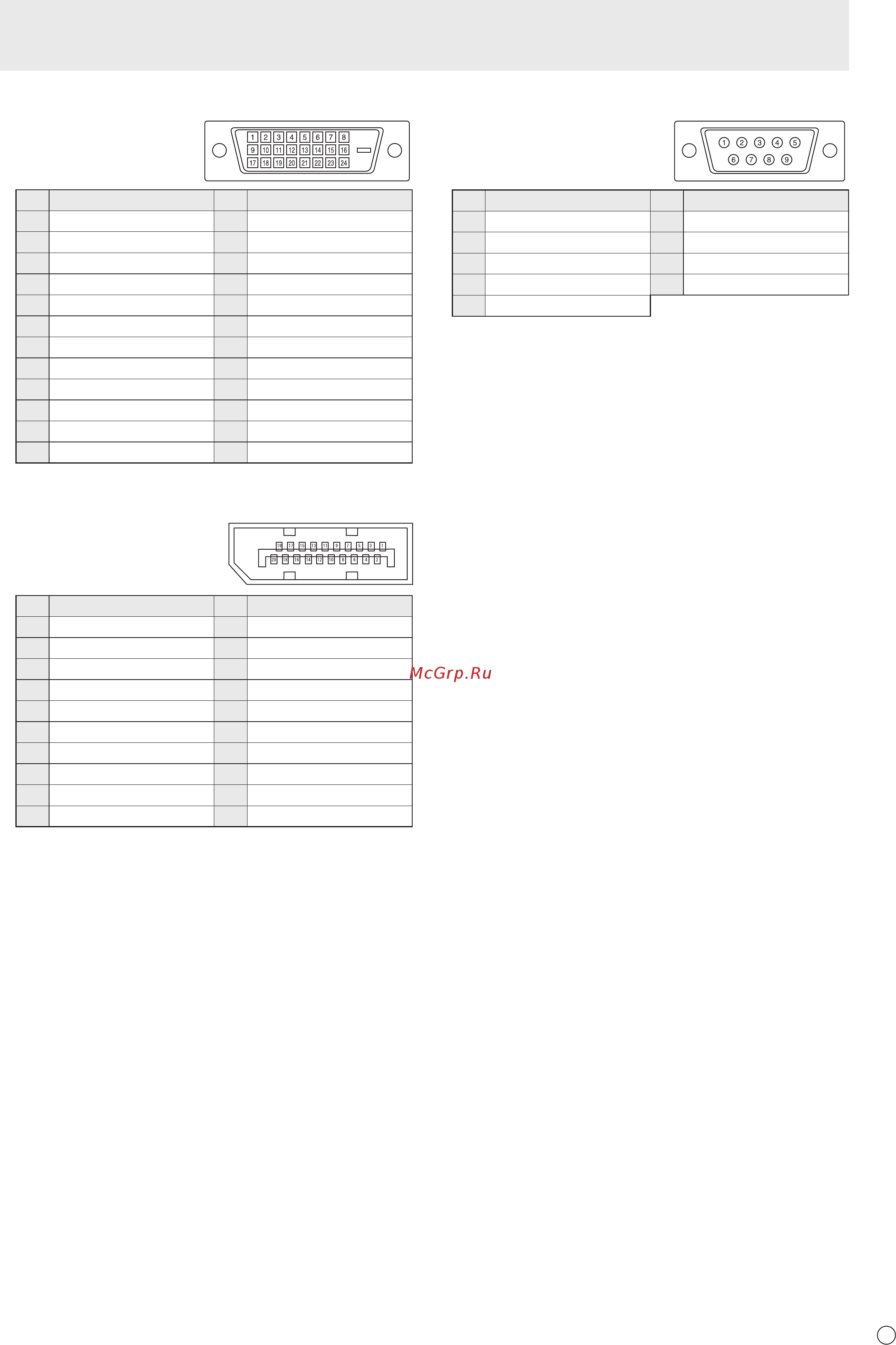

Контакты выходного разъема DVI-D
(DVI-D 24 контакта)
Номер
Функция
Номер
Функция
1 TMDS данные 2- 13 Н.З.
2 TMDS данные 2+ 14 +5 В
3
TMDS данные 2/4 экранированы
15 ЗАЗЕМЛ
4 Н.З. 16
Обнаружение горячего подключения
5 Н.З. 17 TMDS данные 0-
6 Тактовый генератор DDC 18 TMDS данные 0+
7 DDC данные 19
TMDS данные 0/5 экранированы
8 Н.З. 20 Н.З.
9 TMDS данные 1- 21 Н.З.
10 TMDS данные 1+ 22
Экран тактового генератора TMDS
11
TMDS данные 1/3 экранированы
23
Тактовый генератор TMDS +
12 Н.З. 24
Тактовый генератор TMDS -
n
Контакты выходного разъема DisplayPort
(DisplayPort 20 контактов)
Номер
Функция
Номер
Функция
1 MainLane 0+ 11 ЗАЗЕМЛ
2 ЗАЗЕМЛ 12 MainLane 3-
3 MainLane 0- 13 ЗАЗЕМЛ
4 MainLane 1+ 14 ЗАЗЕМЛ
5 ЗАЗЕМЛ 15 Aux +
6 MainLane 1- 16 ЗАЗЕМЛ
7 MainLane 2+ 17 Aux -
8 ЗАЗЕМЛ 18
Обнаружение горячего подключения
9 MainLane 2- 19 ЗАЗЕМЛ
10 MainLane 3+ 20 3,3 В
n
Контакты выходного разъема RS-232C
(D-sub 9 контактов)
Номер
Функция
Номер
Функция
1 Н.З. 6 Н.З.
2 Принятые данные 7 Н.З.
3 Переданные данные 8 Н.З.
4 Н.З. 9 Н.З.
5 ЗАЗЕМЛ
Спецификации
