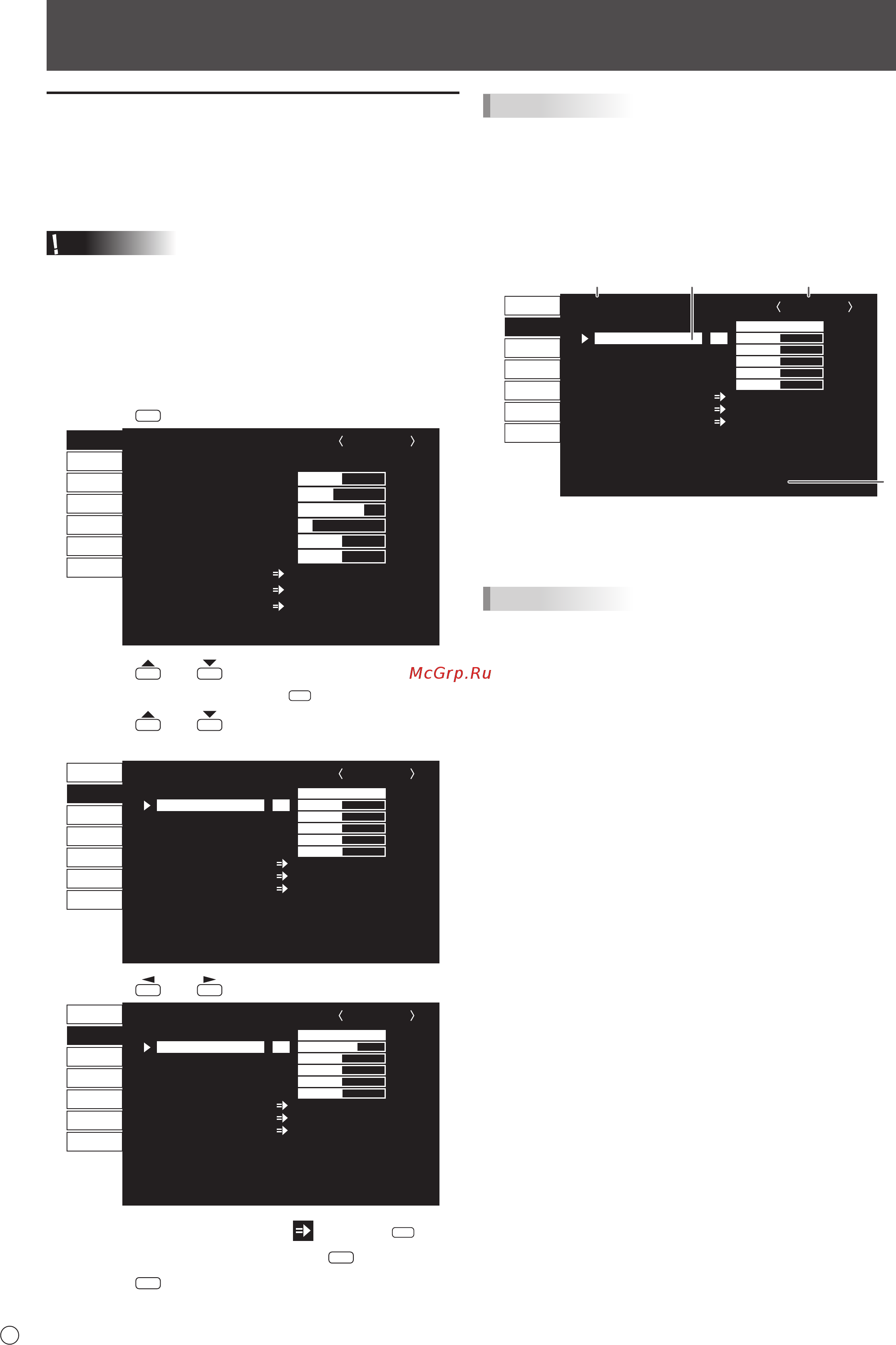

![Sharp PN-E703 [20/63] N отображение экранного меню](/views2/1388708/page20/bg14.png)
20
P
Пункты меню
Отображение экранного меню
Разблокируются настройки видео и аудио, а также
настройки различных функций. В данном разделе
описывается процедура использования пунктов меню. См.
стр. 20–29 для получения дополнительной информации о
каждом из пунктов меню.
Внимание
• Не переводите основной переключатель питания в
выключенное положение, пока отображаются пункты
меню. Это может инициализировать процесс изменения
настроек.
n
Пример управления
(Настройка CONTRAST<КОНТРАСТ> в меню PICTURE
<ИЗОБРАЖЕНИЕ>)
1. Нажмите
MENU
, чтобы отобразить экран меню.
1 920x1080
V: 60 Hz H: 67.5 kHz
SCREEN
AUDIO
SETUP
MONITOR
MULTI/PIP
OTHERS
AUTO
CLOCK
PHASE
H-POS
V-POS
H-SIZE
V-SIZE
RESOLUTION SETTING
INPUT SIGNAL
RESET
600
25
610
37
50
50
SCREEN D-SUB[RGB]
OK···[ENTER] BACK···[RETURN]
2. Нажмите или
для выбора PICTURE
<ИЗОБРАЖЕНИЕ> и нажмите
ENTER
.
3. Нажмите
или
для выбора CONTRAST
<КОНТРАСТ>.
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
COLOR ADJUSTMENT
ADVANCED
RESET
31
30
30
30
30
12
SCREEN
AUDIO
SETUP
MONITOR
MULTI/PIP
OTHERS
BACK···[RETURN]MOVE OSD···[DISPLAY]
1 920x1080
V: 60 Hz H: 67.5 kHz
D-SUB[RGB]
4. Нажмите или для выполнения настроек.
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
COLOR ADJUSTMENT
ADVANCED
RESET
31
40
30
30
30
12
SCREEN
AUDIO
SETUP
MONITOR
MULTI/PIP
OTHERS
BACK···[RETURN]MOVE OSD···[DISPLAY]
1 920x1080
V: 60 Hz H: 67.5 kHz
D-SUB[RGB]
Для пунктов, у которых имеется , нажмите
ENTER
,
введите настройки и затем нажмите
RETURN
.
5. Нажмите
MENU
для закрытия экрана меню.
ПОДСКАЗКИ
•
Меню будут отличаться в зависимости от режима входа.
• Экран меню закрывается автоматически, если около
15 секунд не выполняется никаких действий. (Экраны
DATE/TIME SETTING <УСТАНОВКА ДАТЫ/ВРЕМЕНИ>,
SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> и LAN
SETUP <НАСТРОЙКИ ЛОКАЛЬНОЙ СЕТИ> пропадут
примерно через 4 минуты.)
n
Отображение экранного меню
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
COLOR ADJUSTMENT
ADVANCED
RESET
31
30
30
30
30
12
SCREEN
AUDIO
SETUP
MONITOR
MULTI/PIP
OTHERS
BACK···[RETURN]MOVE OSD···[DISPLAY]
1 920x1080
V: 60 Hz H: 67.5 kHz
D-SUB[RGB]
1
23
4
1 Название меню
2 Режим входа
3 Выбираемый пункт (выделенный)
4 Разрешение экрана входного сигнала и другие данные.
ПОДСКАЗКИ
• Пункты, которые нельзя выбрать, отображаются в
сером цвете.
(например, Функция не поддерживается текущим
входным сигналом)
