57
P
Спецификации
n

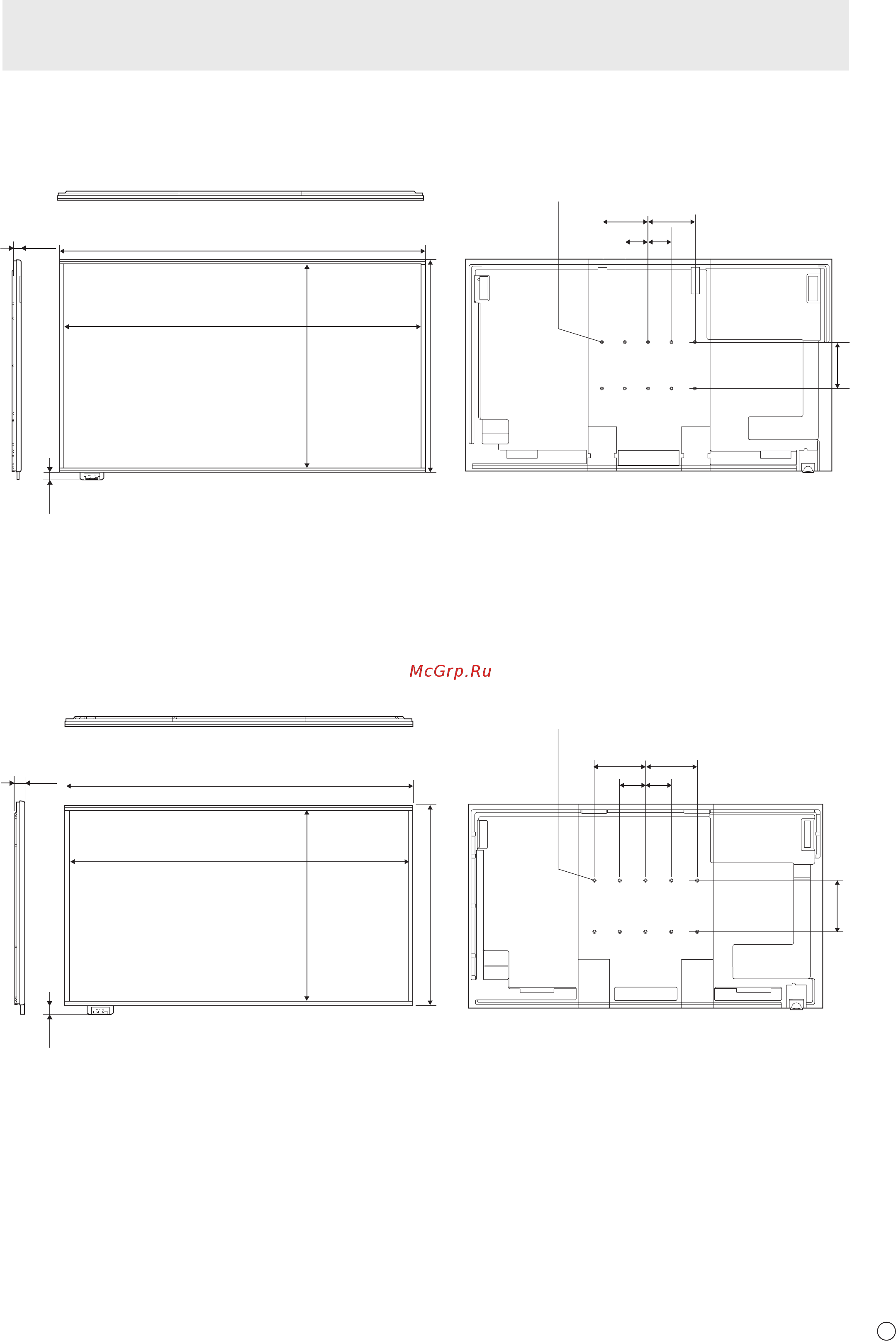

Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
[PN-E703]
916
1578
39,4
11,2
200
200 200
Единица измерения: мм
Отверстия VESA *
Ширина видимой части экрана (1541)
Высота видимой
части экрана
(
877)
100 100
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA.
SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести
к падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к
повреждению изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм
резьбы. Используйте кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум
4-кратный вес монитора.
[PN-E603]
200
Единица измерения: мм
11,2
39,4
1378
794
Ширина видимой части экрана (1340)
Высота видимой
части экрана (755)
Отверстия VESA *
200 200
100 100
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA.
SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести
к падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к
повреждению изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм
резьбы. Используйте кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум
4-кратный вес монитора.
