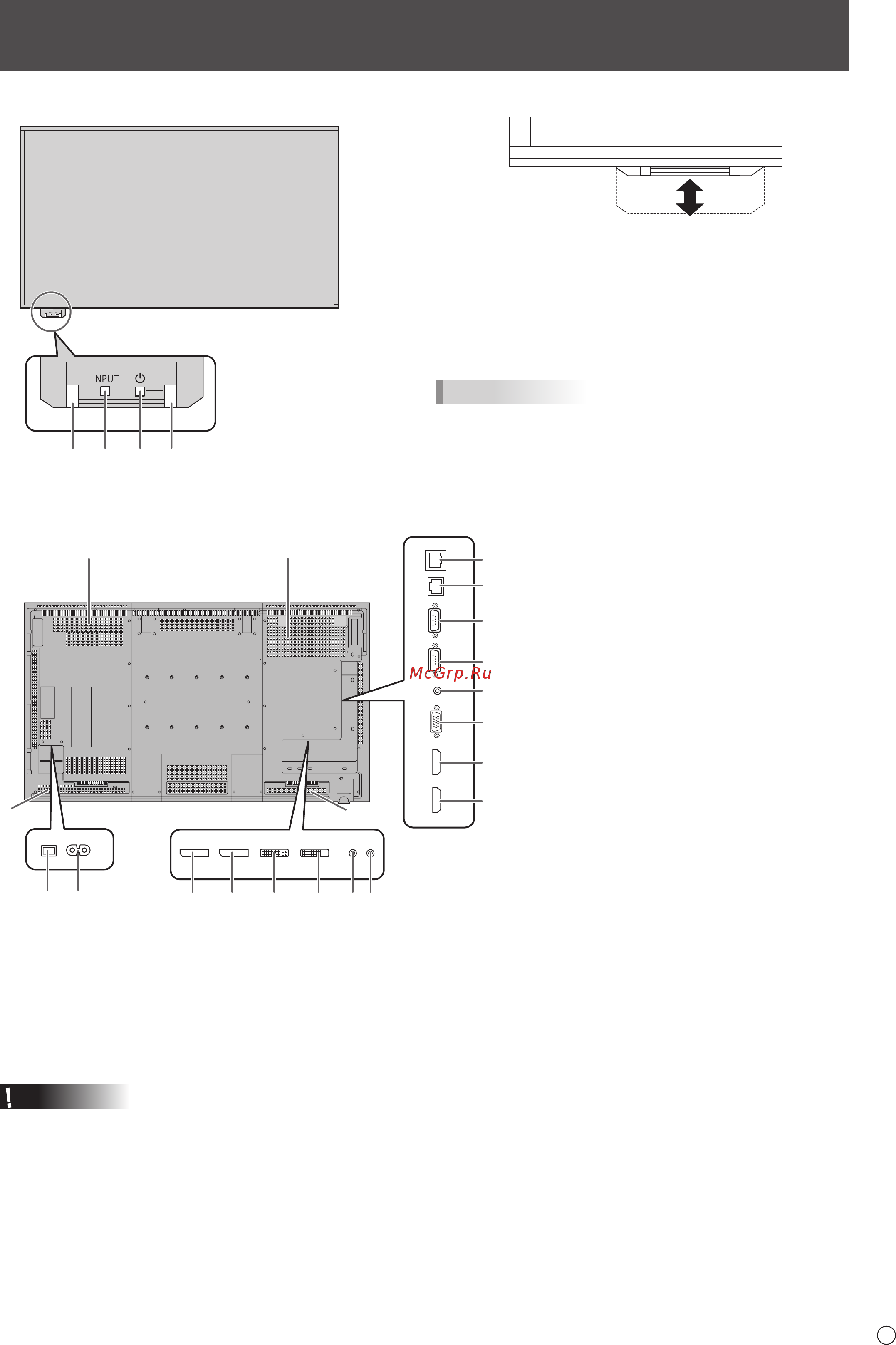

Элементы управления и разъемы
n
Вид сзади
21
3
3
76
45
891011
13
12
14
15
16
17
18
19
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
n
Вид спереди
2
345
1
Доступ к рабочей панели
1. ЖК панель
2. Датчик для дистанционного управления
(См. стр. 15.)
3. Переключатель входа (См. стр. 18.)
4. Выключатель питания (См. стр. 16.)
5. LED- индикатор питания (См. стр. 16.)
ПОДСКАЗКИ
• Используйте острый предмет, такой как ручка, для
нажатия на выключатель.
1. Секция для подсоединения
опциональных устройств
Эта секция используется для
подключения аппаратных средств
для в целях создания расширенной
функциональности. Наличие данной
секции для подключения не гарантирует
предоставление совместимых
аппаратных средств в будущем.
2. Вентиляционные отверстия
3. Динамики
4
. Главный выключатель питания (См.
стр. 16.)
5
. Входной разъем питания переменного
тока (См. стр. 13.)
6.
Входной разъем DisplayPort (См. стр. 11.)
7. Выходной разъем DisplayPort (См.
стр. 11.)
8. Входной разъем DVI-I (См. стр. 11.)
9. Выходной разъем DVI-D (См. стр. 12.)
10. Входной разъем аудио1 (См. стр. 11.)
11. Входной
разъем аудио2 (См. стр. 11.)
12
. Дополнительный разъем
Этот разъем предназначен для
будущей (опциональной) расширенной
функциональности. Наличие данного
терминала не гарантирует предоставление
расширенной функциональности в будущем.
13
. Разъем LAN (См. стр. 12.)
14
. Выходной разъем RS-232C (См. стр. 12.)
15.
Входной разъем RS-232C (См. стр. 12.)
16
. Выходной разъем аудио (См. стр. 12.)
17
. Входной разъем ПК/AV D-sub (См. стр. 11.)
18
. Входной разъем ПК/AV HDMI1 (См. стр. 11.)
19
. Входной разъем ПК/AV HDMI2 (См. стр. 11.)
Содержание
